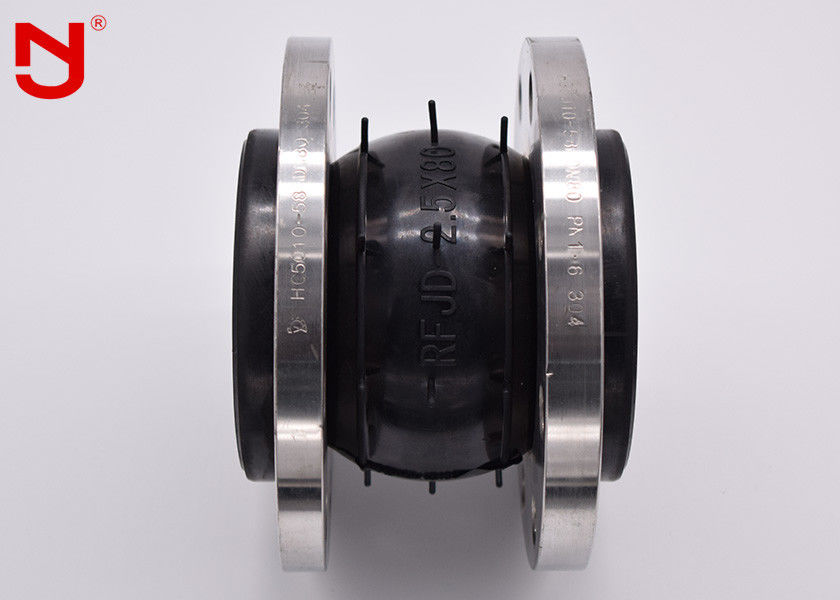

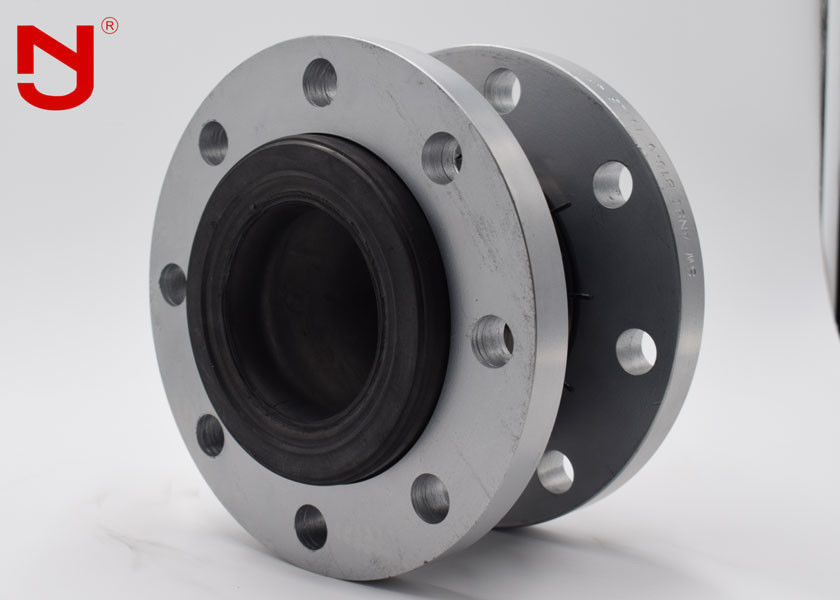

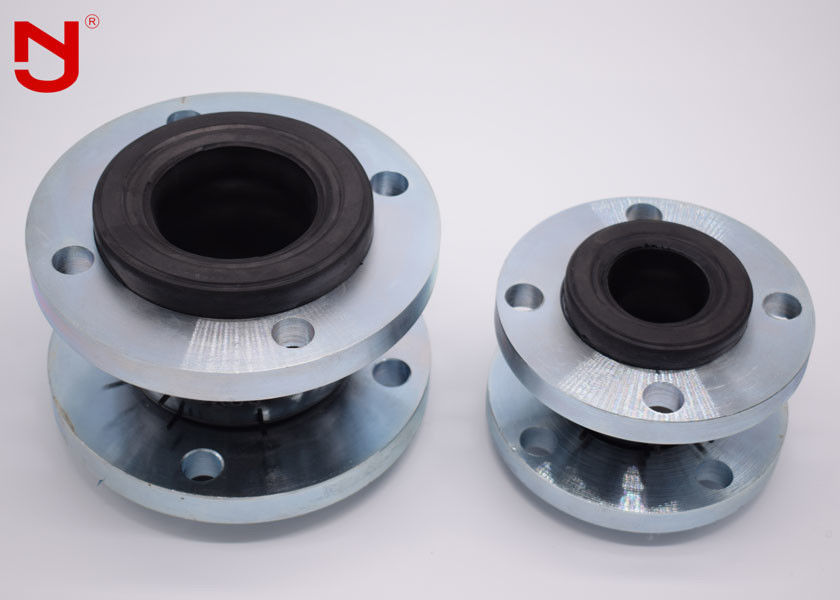

Junção de alta temperatura do isolamento da expansão dos foles flexíveis
A expansão de JINGNING articula o desempenho, a confiança, e a vida útil superiores da oferta, tendo por resultado a segurança de planta melhorada e a integridade mecânica aumentada do equipamento. Como os produtos especificamente projetados que são introduzidos em um sistema tranquilo rígido, as junções de expansão de borracha de JINGNING querem:
Todas nossas junções de expansão levam as avaliações da segurança que excedem especificações de produto nas áreas tais como a pressão e o movimento. As junções de expansão não metálicas e os acoplamentos flexíveis são seridos idealmente para uma grande variedade de indústrias.
| CHARACTRISTICS GERAL | |
| Diâmetro nominal | DN15-DN3000 |
| Pressão de funcionamento | PN6-PN25 |
| Temperatura de trabalho | -20℃-140℃ |
| Meio de funcionamento | Água, óleo, ácido, alcaloide |
|
Dados principais da junção de expansão de borracha
|
||||||
|
Diâmetro nominal (DN)
|
Comprimento
|
Deslocamento axial (milímetros)
|
Deslocamento horizontal
|
Ângulo de deflexão
|
||
|
milímetro
|
polegada
|
milímetro
|
Extensão
|
Compressão
|
milímetro
|
° (a1+a2)
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
NOTAS:
As dimensões são expressadas no milímetro, e sujeitadas às tolerâncias de fabricação. Os dados podem ser alterados sem aviso prévio por nosso departamento de projeto para o benefício de produto.
* os movimentos indicados são unicamente válidos com o assunto comum a um único sentido do movimento. Os valores são reduzidos proporcionalmente junto com a combinação do movimento.Você sabe é uma junção de expansão de borracha de alta qualidade fez? Deixe-nos ver com JINGNING.
