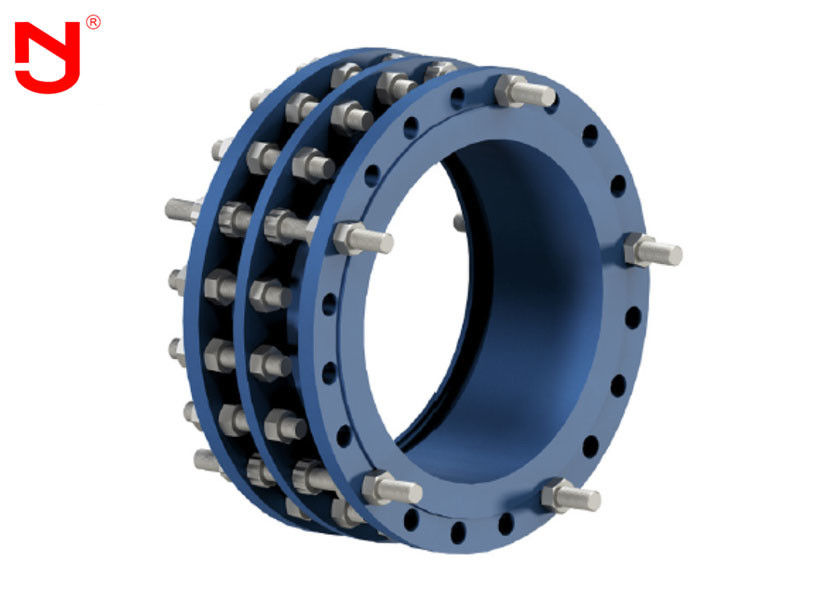

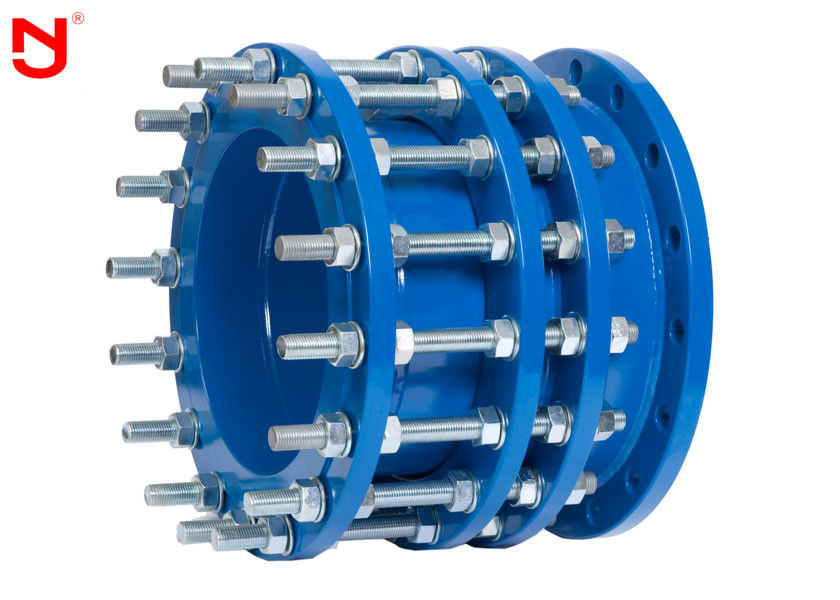

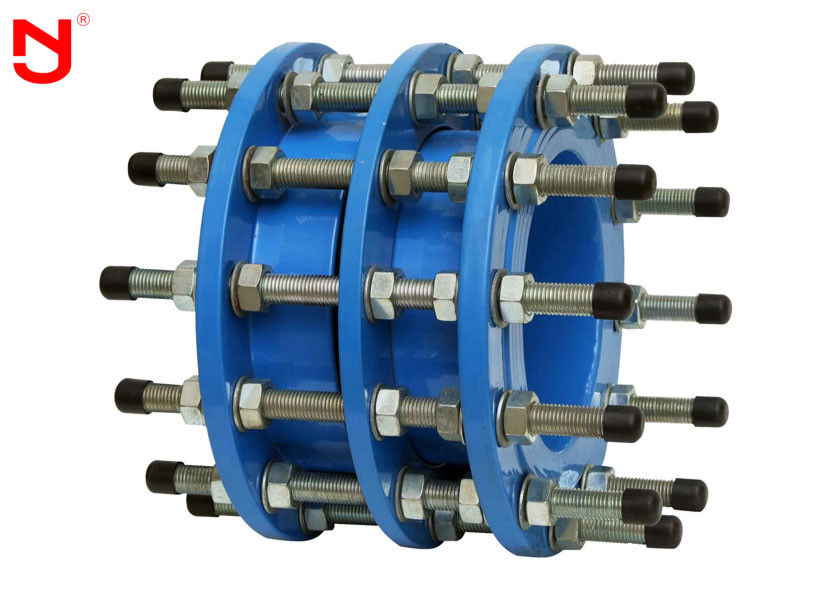

junção material do deslizamento do aço carbono PN10/PN16/PN25 por atacado/junção telescópica
A junção por atacado do deslizamento do material do aço carbono PN10/PN16/PN25/junção telescópica, as tubulações e outros dispositivos conectaram ao encanamento de produtos novos, conectado pelo parafuso, fazendo lhe um todo, e têm determinado deslocamento, a instalação conveniente. Pode suportar o esforço axial do encanamento. Assim você pode na altura da instalação e da manutenção, de acordo com o ajuste no local do tamanho da instalação, no trabalho, não somente melhorar a eficiência do trabalho, mas igualmente para a bomba, válvula, equipamento do encanamento para jogar um papel protetor.
a expansão do ferro fundido flangeou junção comum de desmontada universal do expanion
C2F que desmonta a junção
Junção flangeada dobro da entrega de poder de CC2F
Junção de expansão limitada da única flange de FB
Junção flexível da flange fraca do AF
junção telescópica
| Desmontando o tamanho comum | DN50-DN2000 |
| Desmontando a categoria comum da pressão | PN10, PN16, PN25 |
| Parafusos, porcas e material das arruelas: | Categoria 4,8 do aço carbono com revestimento de zinco, revestimento da cola Epoxy ou revestimento de Dacromet; Ou de aço inoxidável em cima do pedido dos clientes. |
| Material da haste de laço | Categoria 4,8 do aço carbono com revestimento de zinco, revestimento da cola Epoxy ou revestimento de Dacromet; Ou de aço inoxidável em cima do pedido dos clientes. |
| Material da gaxeta | Para a água ou o gás: Categoria A de NBR Para a água potável: Borracha de EPDM a BS2494: tipo 1990 W Para a água potável e a água de esgoto: Categoria F de SBR |
| Desmontando o revestimento | A fusão ligou o revestimento da cola Epoxy interno e exterior, ou a pintura do betume em cima do pedido dos clientes. |
| Aplicação | Construção, fonte e drenagem de água, e indústria pesada, refrigeração, saneamento, encanamento, etc. |
|
DN |
Diâmetro da tubulação. |
Tamanho da junção de flange |
Dimensão da instalação |
Δ da expansão |
Peso (quilogramas) |
||||
|
|
|
Diâmetro exterior da flange. |
Diâmetro do furo de parafuso |
Parafuso |
Máximo |
Minuto |
|
|
|
|
|
|
|
|
Não. |
Espessura |
|
|
|
|
|
65 |
76 |
185 |
145 |
4 |
18 |
220 |
180 |
40 |
13,1 |
|
80 |
89 |
200 |
160 |
8 |
20 |
220 |
180 |
40 |
15,0 |
|
150 |
168 |
285 |
240 |
8 |
22 |
220 |
180 |
40 |
33,8 |
|
200 |
219 |
340 |
295 |
8 |
24 |
220 |
180 |
40 |
41,0 |
|
250 |
273 |
395 |
350 |
12 |
24 |
220 |
180 |
40 |
55,1 |
|
300 |
325 |
445 |
400 |
12 |
24 |
245 |
195 |
50 |
68,3 |
|
400 |
426 |
565 |
515 |
16 |
26 |
245 |
195 |
50 |
101,3 |
Nosso princípio: sua confiança é nossa honra e nós fabricaremos os produtos de alta qualidade para você.
nós podemos projetar e fazer os produtos de acordo com seus desenhos e exigências techincal. A qualidade é melhor e o preço é mais baixo do que os produtos similares uma outra empresa fazer.
