Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho: | DN50----DN2000 | Material da flange: | Aço carbono, SS304, SS316 |
|---|---|---|---|
| Linha tipo da soldadura: | Sprial soldou | reforço: | Arame de Aço de Alta Tensão |
| OEM&ODM: | Uma experiência de 15 anos | Nome do produto: | Mangueira de aço inoxidável |
| Realçar: | mangueira trançada inoxidável,conector da mangueira flexível |
||

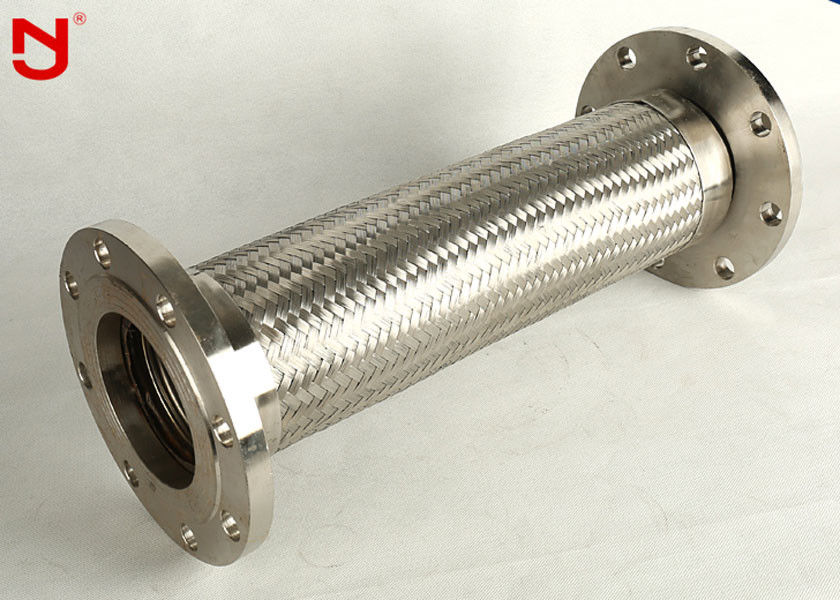

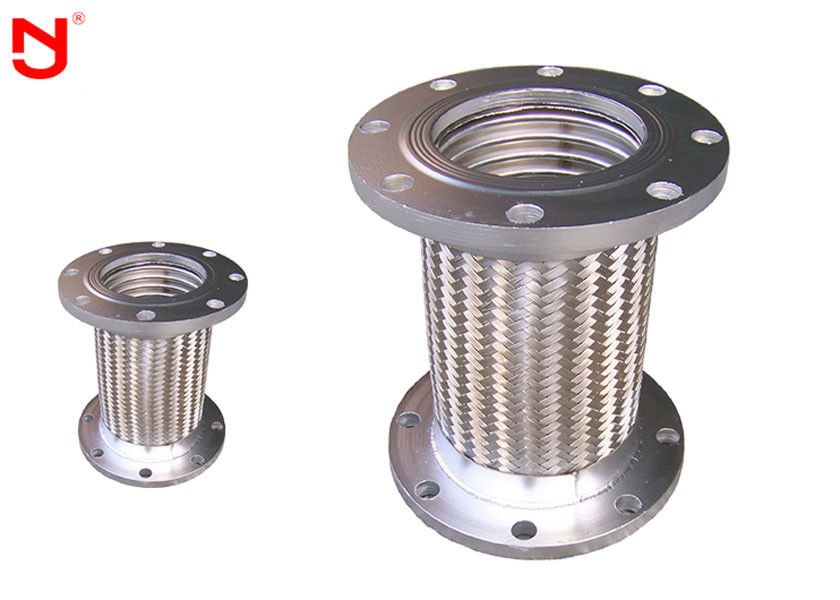

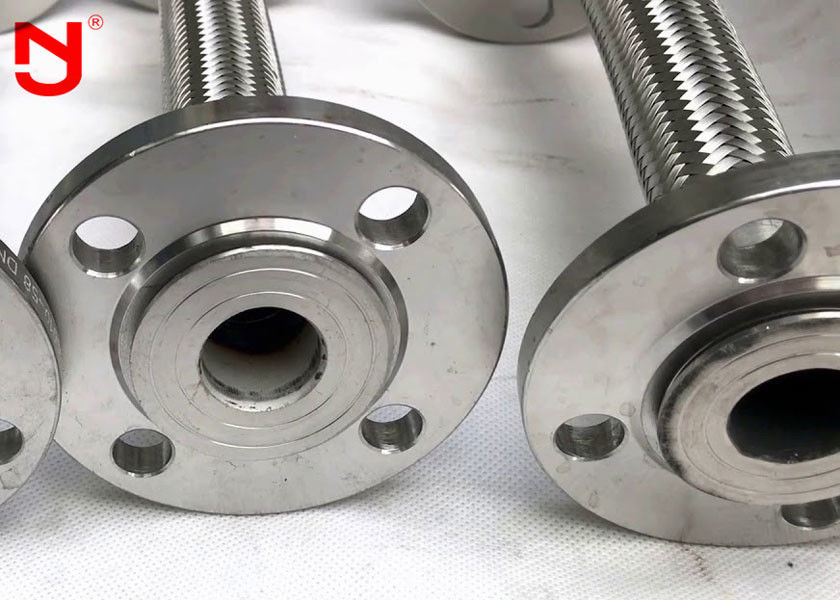

Mangueira trançada de aço inoxidável flexível do metal da fábrica de China com flange
Os conectores flexíveis trançados são uma parte importante de uma vasta gama de sistemas que exigem a flexibilidade em transferência fluida. São construídos dos comprimentos dos foles de aço inoxidável ondulados que são cobertos com a trança de aço inoxidável flexível para adicionar a força.
Desempenho de mangueira trançada do metal
1. Resistência de corrosão
2. Resistência da temperatura do alto e baixo (- ℃ 196 ao ℃ 420)
3. Peso leve
4. Volume pequeno
5. Boa flexibilidade
Parâmetro da técnica de mangueira trançada do metal
| Dados principais de mangueira trançada do metal | |||||||
|
Substantivo diâmetro DN |
Diâmetro interno (milímetro) |
Diâmetro exterior | Raio de curvatura mínimo | Pressão de funcionamento | |||
| Foles | Malha da trança | Estática | Dinâmico | Única malha da trança | Malha dobro da trança | ||
| 8 | 8,8 | 13,2 | 14,4 | 50 | 110 | 15 | 20 |
| 10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
| 15 | 13,5 | 19,5 | 21,1 | 80 | 180 | 18 | 20 |
| 20 | 20,0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
| 25 | 27,0 | 34,5 | 36,1 | 160 | 360 | 6,3 | 10 |
| 32 | 32,0 | 40 | 41,6 | 175 | 400 | 4,0 | 6,3 |
| 40 | 39,6 | 52 | 53,6 | 225 | 510 | 4,0 | 6,3 |
| 50 | 49,7 | 62 | 63,6 | 280 | 640 | 3,0 | 5,0 |
| 65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3,0 | 5,0 |
| 80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3,0 | 5,0 |
| 100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4,0 |
| 125 | 124,1 | 145,3 | 146,9 | 700 | 1540 | 2,5 | 4,0 |
| 150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2,5 | 4,0 |
| 200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4,0 |
| 250 | 248,0 | 290 | 294 | 1250 | 2500 | 2,5 | 4,0 |
| 300 | 298,0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
| 350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
| 400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
Processo de produção de mangueira trançada do metal
Núcleo interno: foles de aço inoxidável
A força do núcleo interno é 304, 321 e 316L de aço inoxidável; As tubulações de aço inoxidável formam as corrugações paralelas.
Núcleo exterior: camada trançada de aço inoxidável
Mangueira ondulada do núcleo da compra, nenhuma estratificação, única trança ou trança dobro; A trança exterior é feita de 304 de aço inoxidável.
JINGNING tem mais de 17 anos de experiência do projeto na fabricação das junções de expansão de borracha, junções de expansão do metal, desmontando junções, as tubulações e outros encaixes de tubulação industriais, e encontra os standard internacionais tais como o GB, o ISO, o RUÍDO, o ANSI, as BS, o JIS e as exigências especiais dos clientes.
Vantagens trançadas da mangueira do metal
o crescimento 1.absorbs térmico no encanamento e fornece a proteção ao encanamento e ao equipamento adjacentes.
a compensação 2.Provides para desalinhamento e elimina o esforço.
vibrações do equipamento 3.Absorbs mecânico no encanamento conectado.
4.Noise associou com a vibração é eliminado.
custos de operação 5.Lowers totais.
a vida 6.Service é comparada substancialmente mais altamente às junções de expansão de borracha.
Aplicação trançada da mangueira flexível
Este produto pode ser amplamente utilizado na aviação, no espaço aéreo, no petróleo, na indústria química, na metalurgia, na energia elétrica, na fabricação de papel, na madeira, na matéria têxtil, na construção, na medicina, no alimento, no cigarro, na comunicação e nas outras indústrias.
