Lugar de origem:
China
Marca:
JINGNING
Certificação:
CE，ISO
Número do modelo:
RFJP
Contacte-nos
Vídeo
Vídeo
Vídeo

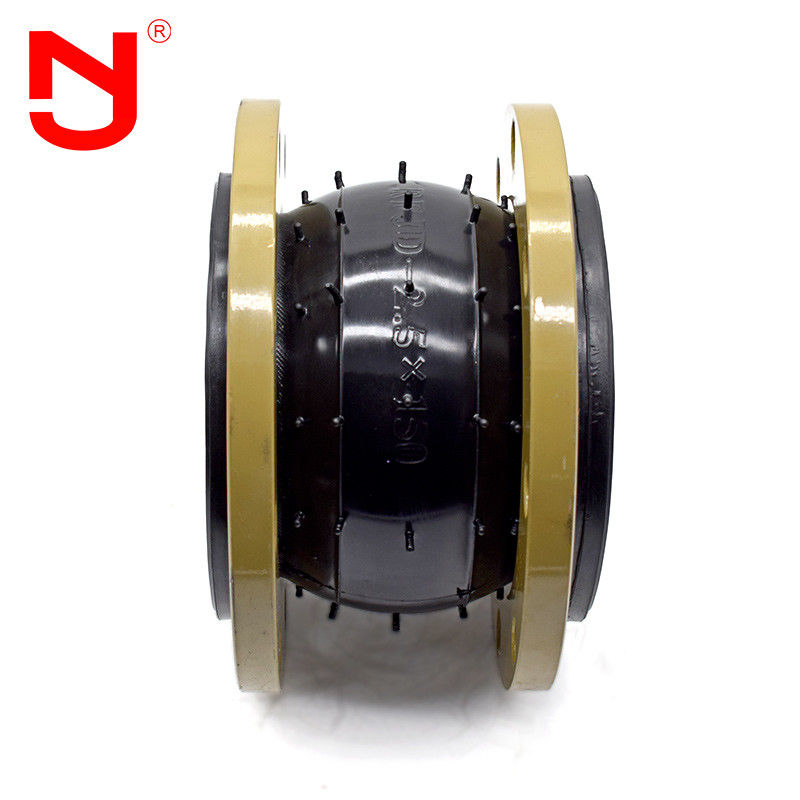

6 junção de expansão de borracha flexível da única esfera da polegada PN25
A junção de expansão de borracha flexível consiste nas flanges de borracha do corpo e do metal ou na linha de parafuso, que é usada no sistema de tubulação do metal para o isolamento de vibração, reduzindo o ruído e a compensação do deslocamento. A junção de expansão de borracha flexível consiste na borracha interna da camada, reforçando a camada com a tela do cabo do poliéster e a borracha exterior da camada com o encanamento de borracha combinado. a junção de expansão de borracha flexível pode escolher qualquer tipo do material de borracha da camada interna e do material exterior, tal como IIR, o CR, EPDM, NR, NBR e assim por diante. As camadas externos e internas do material de borracha podem ser diferentes. Mas a camada de esqueleto da junção de borracha é produzida pela tela do poliéster e a camada do realce tem um anel do fio de aço. O material da flange é igualmente diverso, o material comum é como Q235 SS304 e SS316.
Características de desempenho
1. Volume pequeno, elasticidade de pouco peso, boa e reparo de equipamento conveniente;
2. O deslocamento lateral, axial e angular pode ocorrer, e não é limitado não centrar-se do encanamento e da flange não paralela.
3. Com o aumento da temperatura, a junção de borracha flexível expandirá e contratará;
4. Pode reduzir o ruído transmitido pela estrutura e tem a capacidade forte da absorção da vibração;
5. De acordo com cenas diferentes, o uso de materiais de borracha diferentes pode mais eficazmente impedir a corrosão de meios corrosivos na parede interna da junção de borracha, e melhora a vida útil.
|
CHARACTRISTICS GERAL |
|
|
Diâmetro nominal |
DN25-DN1600 |
|
Pressão de funcionamento |
PN6-PN25 |
|
Temperatura de trabalho |
-20℃-130℃ |
|
Meio de funcionamento |
Água, óleo, ácido, alcaloide, etc. |
Parte de dados técnicos
|
Dados principais da junção de expansão de borracha
|
||||||
|
Diâmetro nominal (DN) |
Comprimento |
Deslocamento axial (milímetros) |
Deslocamento horizontal |
Ângulo de deflexão |
||
|
milímetro |
polegada |
milímetro |
Extensão |
Compressão |
milímetro |
° (a1+a2) |
|
32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
|
40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
|
50 |
2 |
105 |
7 |
10 |
10 |
15° |
|
65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
|
80 |
3 |
135 |
8 |
15 |
12 |
15° |
|
100 |
4 |
150 |
10 |
19 |
13 |
15° |
|
125 |
5 |
165 |
12 |
19 |
13 |
15° |
|
150 |
6 |
180 |
12 |
20 |
14 |
15° |
|
200 |
8 |
210 |
16 |
25 |
22 |
15° |
|
250 |
10 |
230 |
16 |
25 |
22 |
15° |
|
300 |
12 |
245 |
16 |
25 |
22 |
15° |
|
350 |
14 |
255 |
16 |
25 |
22 |
15° |
|
400 |
16 |
255 |
16 |
25 |
22 |
15° |
|
450 |
18 |
255 |
16 |
25 |
22 |
15° |
|
500 |
20 |
255 |
16 |
25 |
22 |
15° |
|
600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. as exigências especiais podem ser personalizadas de acordo com os desenhos do usuário. O padrão da flange é GB/t9115.1-2000. Uma variedade de padrões da flange (GB, JB, hectograma, CB, ANSI, RUÍDO, BSEN, N-F, en, JIS, ISO, etc.) podem ser selecionados para a produção. As esferas de borracha podem ser usadas como a borracha natural, o EPDM, a borracha de borracha, butílica do chloroprene, a borracha do verde do butadieno, o fluororubber, etc.2. Quando a fonte de água suspendida usa produtos acima de DN200, o encanamento deve ter fixado o apoio ou suporte fixo, se não o produto deve ser instalado com anti tração fora do dispositivo.
Os detalhes mostram
Fluxo da produção
Você sabe é uma junção de expansão de borracha de alta qualidade fez? Deixe-nos ver com JINGNING.
É muito importante selecionar a junção de expansão de borracha flexível apropriada do encanamento, compreende a compatibilidade do meio com o material selecionado, a temperatura completa, pressão e escala do vácuo, o movimento exigido e o tamanho entre as flanges do encanamento. Com esta informação, os coordenadores de aplicação de Jingning podem ajudar a determinar a junção de expansão ideal para toda a aplicação.
Vantagens do produto
preço 1.Factory
2,16 anos de experiência de fabricação, 5 anos de experiência da exportação
a inspeção da qualidade 3.Strict, a qualidade excede distante o padrão do setor.
4.Mold uma variedade de especificações, personalização do apoio, OEM
amostras grátis 5.Provide
inventário 6.Large
Aplicação
Devido a seu bom desempenho detalhado, a junção de expansão de borracha flexível é amplamente utilizada na engenharia química, na construção, na fonte de água, na drenagem, no petróleo, na indústria, na refrigeração, no saneamento, no aquecimento de água, na proteção contra incêndios, na energia elétrica e na outra engenharia básica.
FAQ
Q1What o material de borracha de junções de expansão de borracha flexíveis?
A1: EPDM, CR, NBR, etc. Depende do ambiente de trabalho e dos meios.
Q2: A flange galvaized de junções de expansão de borracha flexíveis?
A2: Sim, nós temos galvanizada eletrônica e o mergulho quente galvanizou flanges. Nós igualmente pintamos flanges.
Q3: Posso eu obter uma amostra?
A3: Da causa. Nós poderíamos entrega expressar, pelo ar ou pelo mar.
Q4: Que é o MOQ de junções de expansão de borracha flexíveis?
A4: 1 parte, você pode igualmente consegui-la enquanto uma amostra testar nossa qualidade de produto, a seguir você pode comprar-nos a ordem.
