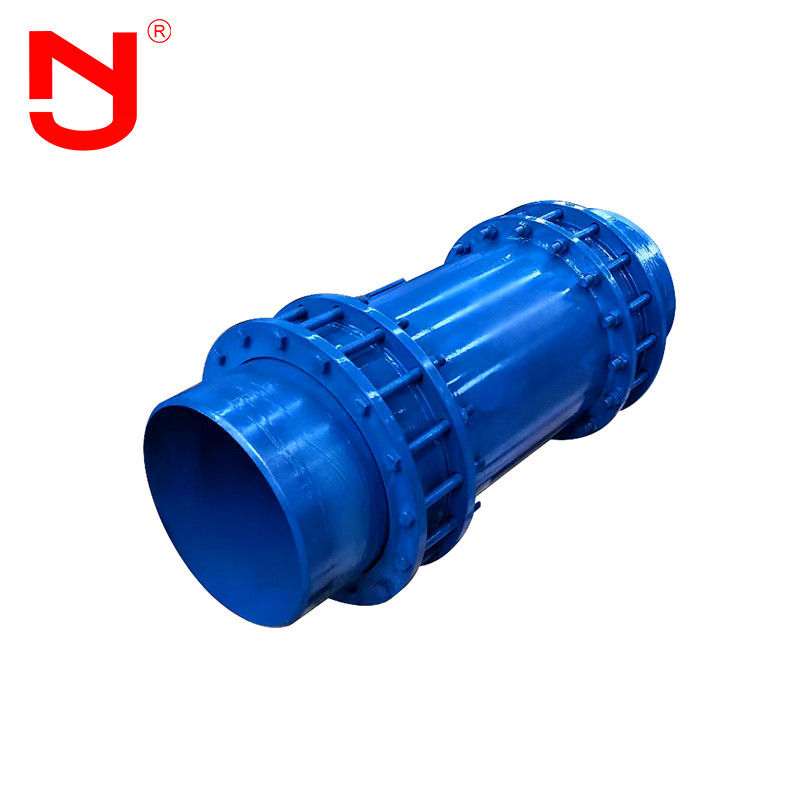

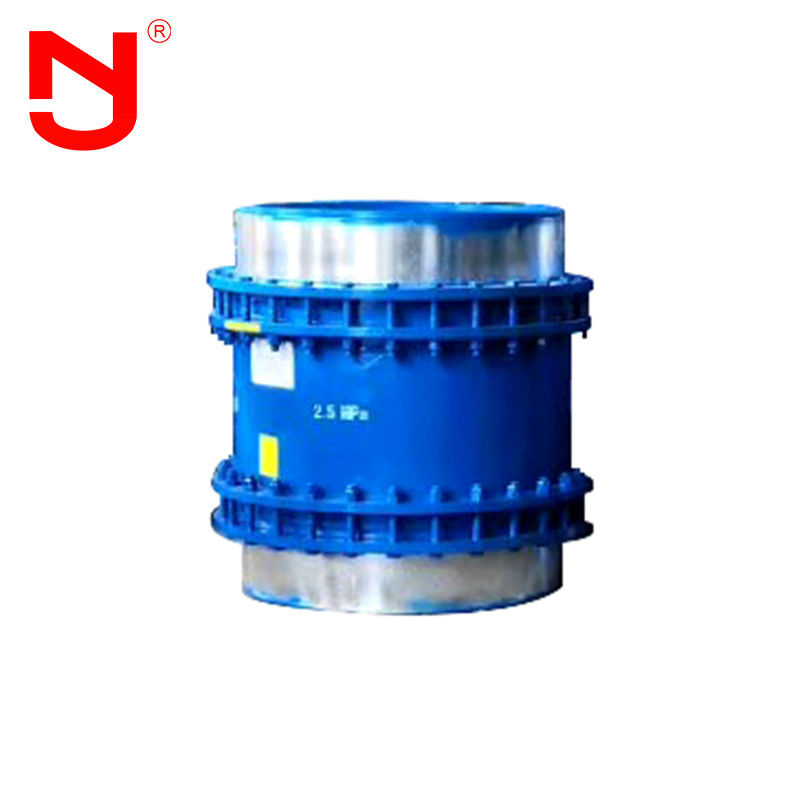

Direto enterrou a junção bidirecional do compensador da luva feita pelo fabricante
O compensador bidirecional da luva é composto principalmente da luva (tubulação), escudo do núcleo, material de selagem, o compensador bidirecional da luva etc. é usado para compensar do multi ângulo a rotação axial da expansão axial e do encanamento. O compensador bidirecional da luva tem as características do volume pequeno e de uma grande quantidade da compensação, que seja apropriada para meios da água quente, do vapor, do óleo e da graxa. Através do movimento deslizante de deslizar a luva, a compensação da expansão térmica pode ser conseguida.
Desempenho do compensador bidirecional da luva
1. O anti dispositivo de quebra é projetado para o compensador bidirecional da luva, que pode se assegurar de que não esteja separado quando expande e expande, e aumenta a segurança da operação inteira da rede da tubulação.
2. O compensador bidirecional da luva é apropriado para o ≤ de planejamento médio 2.5MPa da pressão e a temperatura média - ℃ 40 ~ ℃ 600.
3. O compensador bidirecional da luva adota o anel flexível da grafite do material de selagem, que tem as características do coeficiente de grande resistência, pequeno da fricção (0,04 ~ 0,10), nenhuns envelhecimento, bom efeito e manutenção conveniente.
4. a vida útil do compensador bidirecional da luva é grande, e a vida de fadiga é equivalente àquela da tubulação.
Estrutura bidirecional do compensador da luva
Dados técnicos do compensador bidirecional da luva
Dados principais do compensador bidirecional da luva | |||||
Substantivo Diâmetro |
Compensação Única maneira △ |
Tubo da conexão Diâmetro exterior |
Máximo Exterior Diâmetro |
Comprimento
L |
Única maneira Fricção KN |
milímetro | milímetro | milímetro | milímetro | milímetro | 1.6Mpa |
50 | 150 | 57 | 230 | 610 | 1,72 |
65 | 150 | 76 | 250 | 610 | 2,68 |
80 | 150 | 89 | 265 | 610 | 3,42 |
100 | 150 | 108 | 280 | 610 | 4,51 |
125 | 150 | 133 | 310 | 610 | 5,23 |
150 | 250 | 159 | 335 | 810 | 7,89 |
200 | 250 | 219 | 415 | 810 | 13,10 |
250 | 250 | 273 | 465 | 860 | 19,5 |
300 | 250 | 325 | 520 | 860 | 24,72 |
350 | 250 | 377 | 570 | 860 | 29,15 |
400 | 300 | 426 | 620 | 970 | 37,63 |
450 | 300 | 480 | 670 | 970 | 44,59 |
500 | 300 | 530 | 730 | 990 | 52,16 |
600 | 300 | 630 | 830 | 990 | 59,47 |
700 | 400 | 720 | 930 | 1280 | 65,12 |
800 | 400 | 820 | 1030 | 1280 | 78,37 |
900 | 400 | 920 | 1135 | 1280 | 96,53 |
1000 | 500 | 1020 | 1235 | 1550 | 133,5 |
1100 | 500 | 1120 | 1340 | 1550 | 147,21 |
1200 | 500 | 1220 | 1440 | 1550 | 158,32 |
Nota: A fonte da flange de acordo com o padrão de GB/T 9119-2000, igualmente pode fornecer de acordo com clientes outros exigências.
Vantagem bidirecional do compensador da luva
O compensador bidirecional da luva é que as luvas deslizantes em ambas as extremidades da corrediça bidirecional do compensador da luva sempre livremente não importa onde o meio flui dentro do compensador da luva, para conseguir o efeito em dois sentidos da compensação, para aumentar a quantidade da compensação do compensador, e minimiza o esforço da deformação e a resistência do líquido no encanamento. O apoio fixo do compensador bidirecional da luva será instalado no compensador, e os apoios do guia serão ajustados em ambas as extremidades da tubulação da expansão.
Aplicação bidirecional do compensador da luva
O compensador bidirecional da luva é o dispositivo da compensação do encanamento fluido quente, que é usado principalmente para a compensação axial da absorção do deslocamento da expansão térmica após a instalação auxiliar do encanamento linear. O compensador bidirecional da luva é um tipo do compensador instalado diretamente em todo o encanamento que transporta o líquido unidirecional ou multidirectional sem corrosão. O compensador bidirecional da luva é amplamente utilizado no aquecimento urbano, na metalurgia, na mineração, na produção de eletricidade, no petroquímico, na construção e nas outras indústrias.
FAQ
Q1: Pode o compensador bidirecional da luva ser identificado por meio de logotipo personalizado?
A1: Sim, o compensador bidirecional da luva pode ser identificado por meio de seu logotipo. Nós poderíamos proporcionar o serviço de OEM&ODM para o compensador bidirecional da luva.
Q2: Que está cara a cara a um comprimento do compensador bidirecional da luva?
A2: Cara a cara o comprimento do compensador bidirecional da luva pode ser L130, L152, L203… Nós igualmente poderíamos aceitar o comprimento personalizado de acordo com suas exigências.
Q3: Pode você fornecer desenhos do compensador bidirecional da luva?
A3: Sim, nós poderíamos fornecer desenhos do compensador bidirecional da luva para você. Contacte-nos por favor para obter o desenho do compensador bidirecional da luva.
Q4: Que certificados do compensador bidirecional da luva pode você fornecer?
A4: Nós poderíamos fornecer o CE, certificado do ISO para nosso compensador bidirecional da luva.
Q5: Podemos nós obter uma amostra de compensador bidirecional da luva?
A5: Sim, nós poderíamos fornecer amostras para que você teste a qualidade de nosso compensador bidirecional da luva.
Q6: Que é o período de garantia de compensador bidirecional da luva?
A6: Nós fornecemos a garantia de 18 meses para nosso compensador bidirecional da luva.
