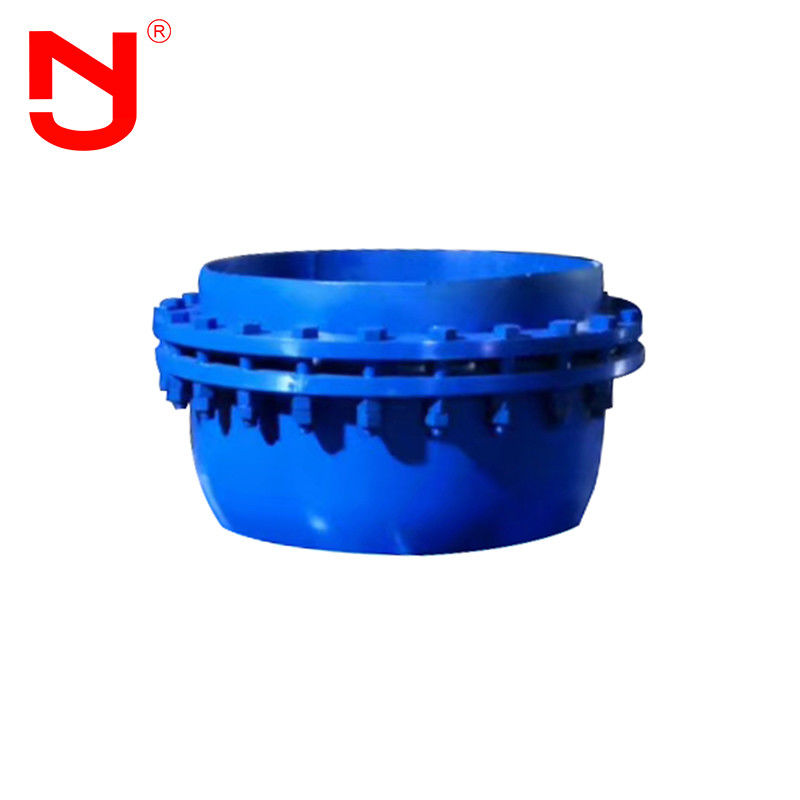

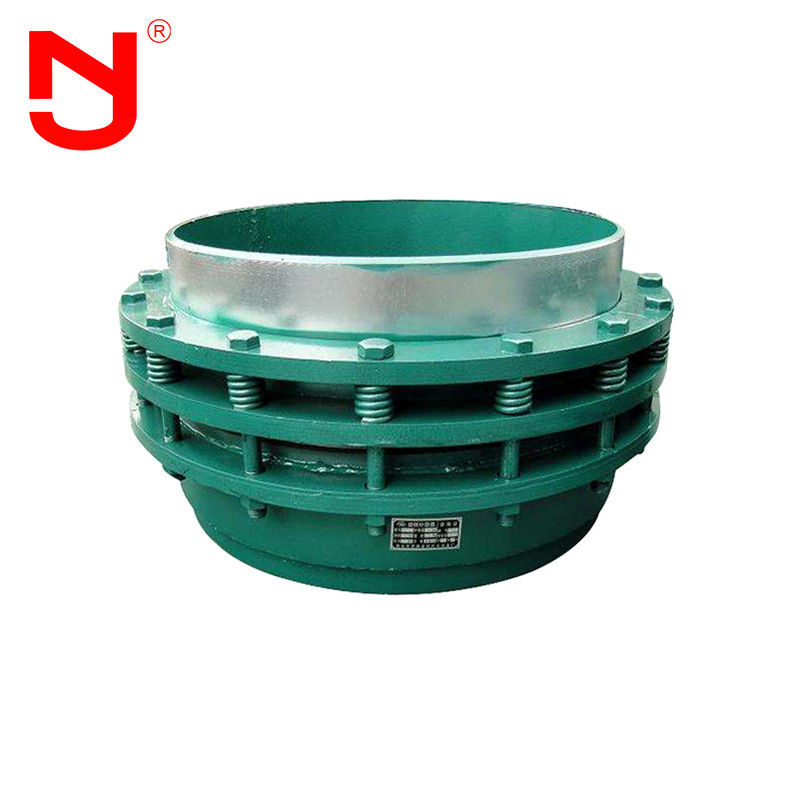

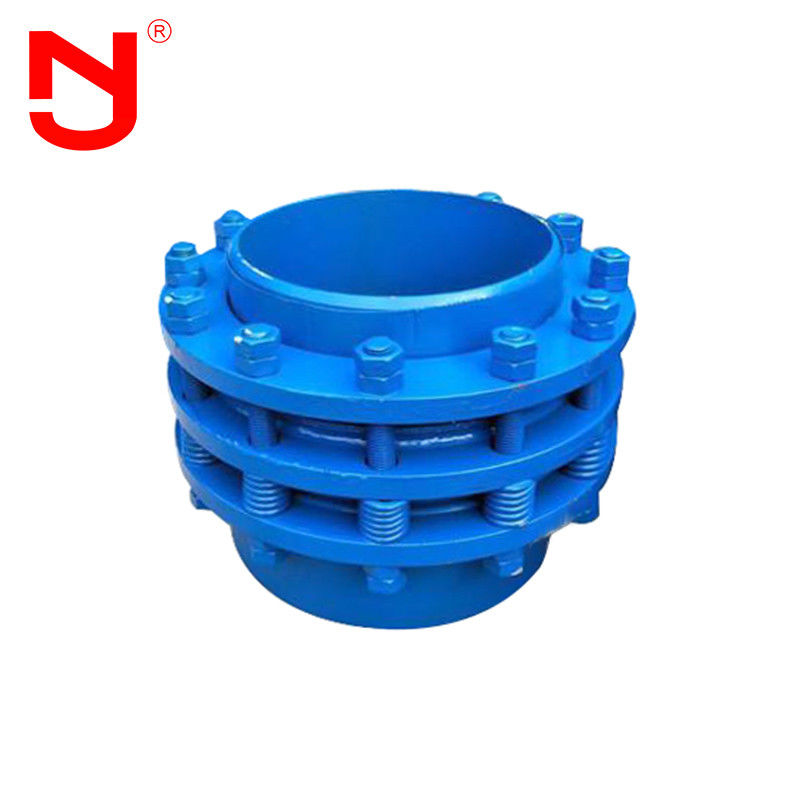

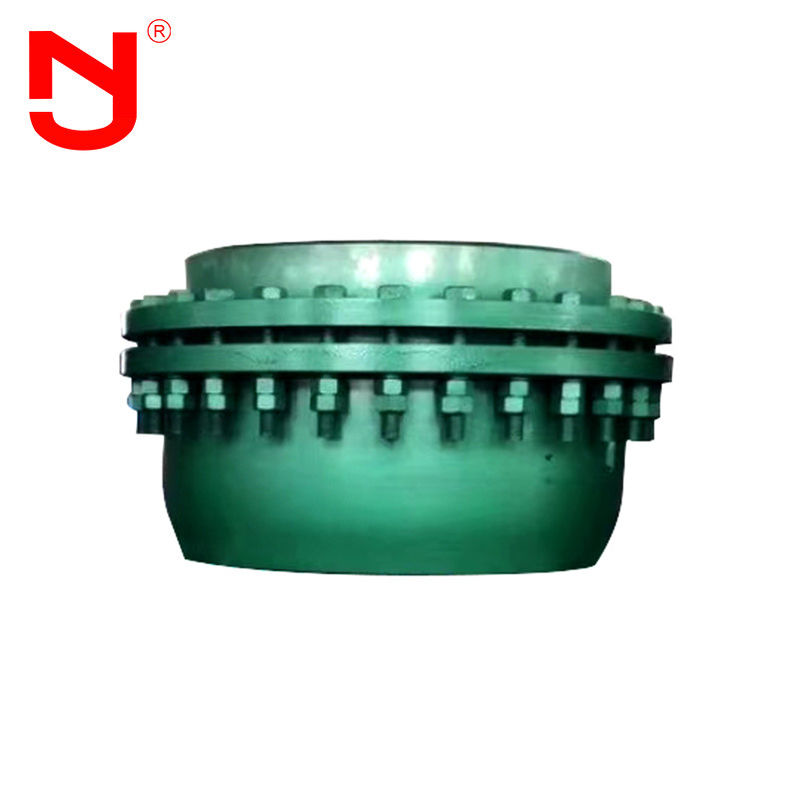

Conector giratório livre do compensador da manutenção vendido diretamente pelo fabricante
O compensador giratório é composto do redutor, da luva interna, da luva exterior do assento da selagem, da embalagem flexível da grafite, da glândula da combinação e de embalagem da mola do parafuso da porca, e equipado com a bola correspondente. O compensador giratório usa o material de selagem a ser moldado com uma imprensa, e a densidade moldando não é demasiado densa manter a plasticidade. Põe então anéis de n do anel de embalagem (determinado de acordo com as exigências do produto) na câmara de embalagem, adicionam alguns componentes para atrasar a oxidação, e para usar então a imprensa hidráulica para realizar o molde secundário sob alguma pressão (a imprensa hidráulica ultrapassa o processo manual da chave na força e na uniformidade), para integrar os anéis de embalagem, para melhorar a densidade da embalagem e melhorar o desempenho de selagem da embalagem, se assegure de que o produto não escape dentro de 15-20 anos.
Desempenho do compensador giratório
O compensador giratório é usado principalmente para a grande compensação da distância. Na rede tridimensional da tubulação e na rede espacial, o apoio fixo não é exigido no gerencio da rede da tubulação, mas o ângulo do compensador giratório é usado para absorver a expansão do calor e a contração refrigerando na rede da tubulação, que é custo simples, conveniente e baixo.
O compensador giratório é composto de um cilindro interno giratório, de uma glândula de embalagem, de uma flange de fechamento, de uma flange da mola, de uma mola, de um guia que centram o anel, de uma embalagem de selagem flexível dada forma da grafite, de um anel de pressão de selagem, de um escudo de selagem do assento, de uma tubulação de conexão do fim, de um parafuso e de uma porca. O compensador giratório não caracteriza nenhuma pressão, manutenção livre, a grande compensação e o nenhum escapamento.
Estrutura giratória do compensador
Dados técnicos do compensador giratório
| Dados principais do compensador giratório |
|
Diâmetro nominal (milímetros)
|
Diâmetro exterior do tubeD 1 do núcleo(milímetros)
|
Diâmetro exterior de 2 sleeveD exteriores(milímetros)
|
DiameterD exterior 3 da flange(milímetros)
|
Lengt da instalação relaxado (milímetros)
|
Torque (KN-m) |
| 1.0Mpa |
1.6Mpa |
2.5Mpa |
4Mpa |
| 100 |
106 |
133 |
215 |
320 |
0,62 |
0,96 |
1,60 |
2,26
|
| 125 |
131 |
159 |
245 |
320 |
1,15 |
2,00 |
3,13 |
4,68 |
| 150 |
157 |
194 |
285 |
330 |
1,81 |
2,86 |
4,35 |
4,68 |
| 200 |
217 |
273 |
335 |
355 |
2,52 |
4,10 |
5,93 |
9,49 |
| 250 |
270 |
325 |
405 |
360 |
5,00 |
7,6 |
11,61 |
18,65 |
| 300 |
322 |
377 |
470 |
380 |
7,61 |
12,10 |
17,48 |
27,56 |
| 350 |
373 |
426 |
525 |
400 |
9,79 |
15,85 |
22,50 |
36,32 |
| 400 |
426 |
480 |
575 |
400 |
12,89 |
20,15 |
29,84 |
47,60 |
| 450 |
478 |
530 |
630 |
400 |
18,20 |
29,15 |
42,21 |
67,52 |
| 500 |
528 |
580 |
680 |
415 |
24,97 |
38,96 |
57,12 |
91,58 |
| 600 |
630 |
670 |
770 |
440 |
31,20 |
50,00 |
70,23 |
113,60 |
| 700 |
720 |
760 |
870 |
470 |
38,12 |
54,80 |
86,70 |
138,50 |
| 800 |
820 |
860 |
1000 |
490 |
45,90 |
72,45 |
105,20 |
168,30 |
| 900 |
920 |
960 |
1120 |
530 |
53,60 |
210,00 |
124,50 |
197,00 |
| 1000 |
1020 |
1060 |
1210 |
600 |
62,50 |
100 |
145,00 |
230,00 |
Vantagem giratória do compensador
1. Preço de fábrica do compensador giratório.
2. 16 anos de experiência de fabricação, 5 anos de experiência da exportação.
3. A inspeção restrita da qualidade, a qualidade excede distante o padrão do setor.
4. O molde giratório do compensador tem uma variedade de especificações, personalização do apoio, OEM.
5. Forneça amostras grátis de compensador giratório.
6. Os compensadores giratórios estão no grande estoque.
Aplicação giratória do compensador
A empresa adota a tecnologia de selagem a mais avançada e a mais segura e a estrutura de selagem combinada dobro. O compensador giratório tem todas as características do projeto razoável, da estrutura original, da nenhuma pressão, da boa selagem e da grande compensação. O compensador giratório é amplamente utilizado na entrada de água do reservatório, na fonte de água, na energia petroquímica, elétrica, na metalurgia, na matéria têxtil, na construção e nos outros campos.
FAQ
Q1: Pode o compensador giratório identificado por meio de logotipo personalizado?
A1: Sim, o compensador giratório pode ser identificado por meio de seu logotipo. Nós poderíamos proporcionar o serviço de OEM&ODM para o compensador giratório.
Q2: Que está cara a cara a um comprimento do compensador giratório?
A2: Cara a cara o comprimento do compensador giratório pode ser L130, L152, L203… Nós igualmente poderíamos aceitar o comprimento personalizado de acordo com suas exigências.
Q3: Pode você fornecer desenhos do compensador giratório?
A3: Sim, nós poderíamos fornecer desenhos do compensador giratório para você. Contacte-nos por favor para obter o desenho do compensador giratório.
Q4: Que certificados do compensador giratório pode você fornecer?
A4: Nós poderíamos fornecer o CE, certificado do ISO para nosso compensador giratório.
Q5: Podemos nós obter uma amostra de compensador giratório?
A5: Sim, nós poderíamos fornecer amostras para que você teste a qualidade de nosso compensador giratório.
Q6: Que é o período de garantia de compensador giratório?
A6: Nós fornecemos a garantia de 18 meses para nosso compensador giratório.
