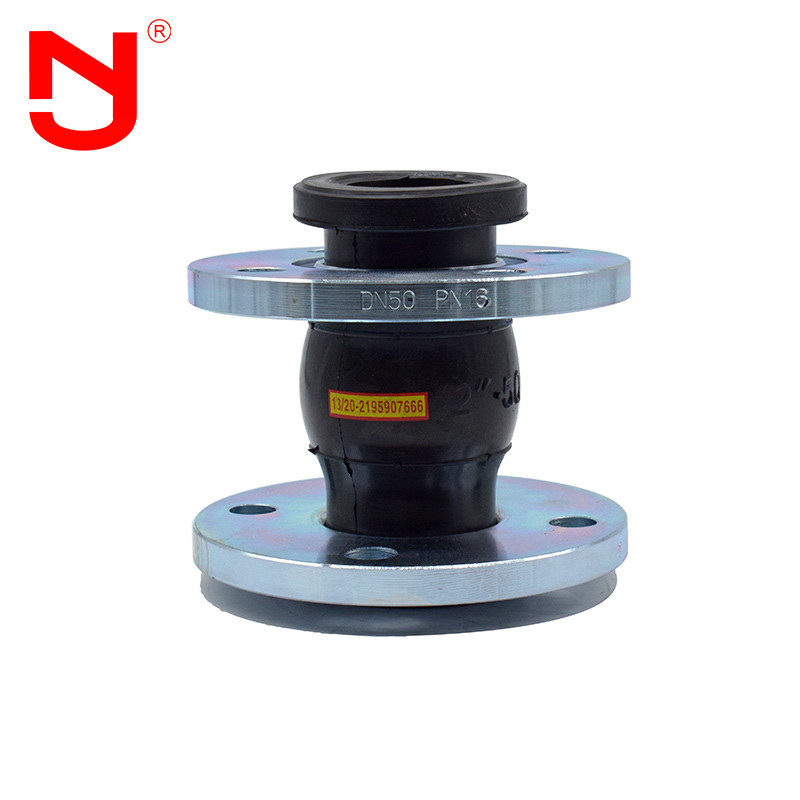

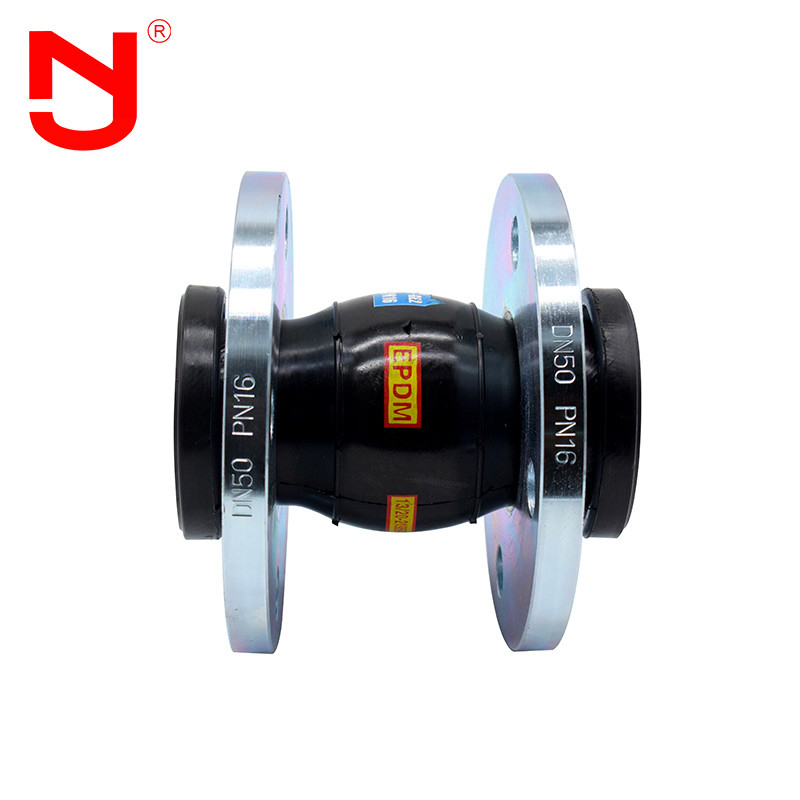

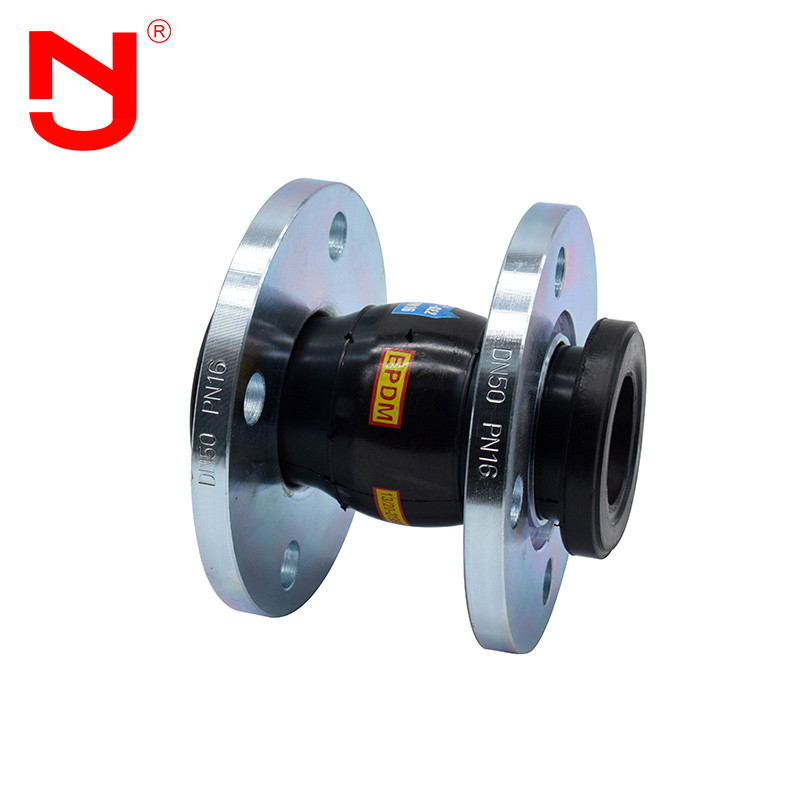

Flange antivibração da esfera do nbr axial da junção de expansão única flexível
A junção de expansão axial é sabida geralmente como a junção de borracha. A junção de expansão axial é amplamente utilizada na água, na eletricidade, na indústria química e no sistema de amarração do navio. A junção de expansão axial pode automaticamente ser estendida com a mudança natural do tempo durante o uso. O material estrutural da junção de expansão axial é tela de nylon do cabo, e as superfícies internas e exteriores são feitas da borracha polar resistente de envelhecimento de grande resistência. A fim impedir o encolhimento natural e reduzir a fratura de envelhecimento da junção de expansão axial no uso a longo prazo, o fio de aço é usado para a proteção múltipla.
Características de desempenho da junção de expansão axial
Propriedades da junção de expansão axial, tais como a elasticidade alta, tensão alta do ar, resistência média, resistência do tempo e resistência de radiação, etc. A junção de expansão axial é feita da tela do cabo do poliéster com frio de grande resistência e forte e estabilidade quente, que é transversal combinada com ele. Após moldar de alta pressão e de alta temperatura e ligar, é resistente à formação. A junção de expansão axial tem a densidade interna alta, pode suportar o efeito de alta pressão e excelente da deformação elástica. A altura axial do arco da seção do projeto da estrutura da junção de expansão, curva longa, tem uma grande função multi-direcional do deslocamento. É especialmente apropriado para lugares com circunstâncias geological complexas, grande esplendor do pagamento e mudanças frequentes do frio e as quentes durante a operação do encanamento, que são fáceis causar a operação do encanamento. A junção de expansão axial pode eficazmente eliminar o deslocamento e o dano físico da bomba, da válvula e do encanamento usando o deslizamento elástico da borracha e a função da transferência térmica da força mecânica da deformação. Porque a borracha da junção de expansão axial é um material condutor mau, a junção de expansão axial é um produto ideal da proteção ambiental para reduzir a transmissão da vibração e do ruído.
Dados técnicos da junção de expansão axial
|
Dados principais da junção de expansão axial |
||||||
| Diâmetro nominal (DN) | Comprimento | Deslocamento axial (milímetros) | Deslocamento horizontal | Ângulo de deflexão | ||
| milímetro | polegada | milímetro | Extensão | Compressão | milímetro | ° (a1+a2) |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Nota: 1. As exigências especiais da junção de expansão axial podem ser personalizadas de acordo com o desenho do usuário. O padrão da flange é GB/t9115.1-2000. Os vários padrões da flange (GB, JB, hectograma, CB, ANSI, RUÍDO, BSEN, N-F, en, JIS, ISO, etc.) podem ser selecionados para a produção. A bola de borracha da junção de expansão axial pode ser usada como a borracha natural, o EPDM, a borracha de borracha, butílica do chloroprene, a borracha de butadieno, o fluororubber, etc. quando a junção de expansão axial acima de DN200 é usada para a fonte de água da suspensão, o encanamento deve ter apoio fixo ou apoio fixo, se não a junção de expansão axial será instalada com anti dispositivo de queda.
Os detalhes axiais da junção de expansão mostram
Fluxo axial da produção da junção de expansão
Você sabe é uma junção de expansão axial fez? Deixe-nos ver com JINGNING.
É muito importante conhecer a compatibilidade entre o meio da junção de expansão axial e o material axial selecionado da junção de expansão, a escala da temperatura completa, pressão completa e vácuo completo, o movimento exigido da junção de expansão axial, e o tamanho entre flanges da tubulação ao selecionar a junção de expansão axial apropriada. Com esta informação, os coordenadores de aplicação de Jingning podem ajudar a determinar a junção de expansão axial ideal.
Vantagem axial da junção de expansão
1. Preço de fábrica da junção de expansão axial.
2. 16 anos de experiência de fabricação, 5 anos de experiência da exportação.
3. A inspeção restrita da qualidade, a qualidade excede distante o padrão do setor.
4. O molde axial da junção de expansão tem uma variedade de especificações, personalização do apoio, OEM.
5. Forneça amostras grátis de junção de expansão axial.
6. A junção de expansão axial está no grande estoque.
Aplicação comum axial de expansão
A junção de expansão axial é amplamente utilizada na engenharia química, a construção, a fonte de água, a drenagem, o petróleo, a luz e indústria pesada, refrigeração, saneamento, aquecimento de água, proteção contra incêndios, energia elétrica e outros projetos básicos devido a seu bom desempenho detalhado. De acordo com os materiais de borracha diferentes da junção de expansão axial, pode ser feita em várias variedades, tais como a resistência ácida, resistência do alcaloide, resistência de corrosão, resistência de óleo, resistência de alta temperatura, resistência de radiação, resistência de desgaste, resistência de envelhecimento, etc. que a junção de expansão axial pode se adaptar a uma variedade de meios e ambiente.
FAQ
Q1: Que é o material de borracha da junção de expansão axial?
A1: EPDM, CR, NBR, etc. Depende do ambiente de trabalho e dos meios.
Q2: A flange galvaized da junção de expansão axial?
A2: Sim, nós temos galvanizada eletrônica e o mergulho quente galvanizou flanges. Nós igualmente pintamos flanges.
Q3: Posso eu obter uma amostra?
A3: Da causa. Nós poderíamos entrega expressar, pelo ar ou pelo mar.
Q4: Que é o MOQ da junção de expansão axial?
A4: 1 parte, você pode igualmente consegui-la enquanto uma amostra testar nossa qualidade de produto, a seguir você pode comprar-nos a ordem.
Q5: Que é a tecnologia antiferrugem da flange axial da junção de expansão?
A5: A tecnologia antiferrugem da flange axial da junção de expansão pode galvanizar, pintando, revestimento plástico do pó, pulverização da resina de cola Epoxy.
Q6: Que certificados da junção de expansão axial pode você fornecer?
A6: Nós poderíamos fornecer o CE, certificado do ISO para nossa junção de expansão axial.
