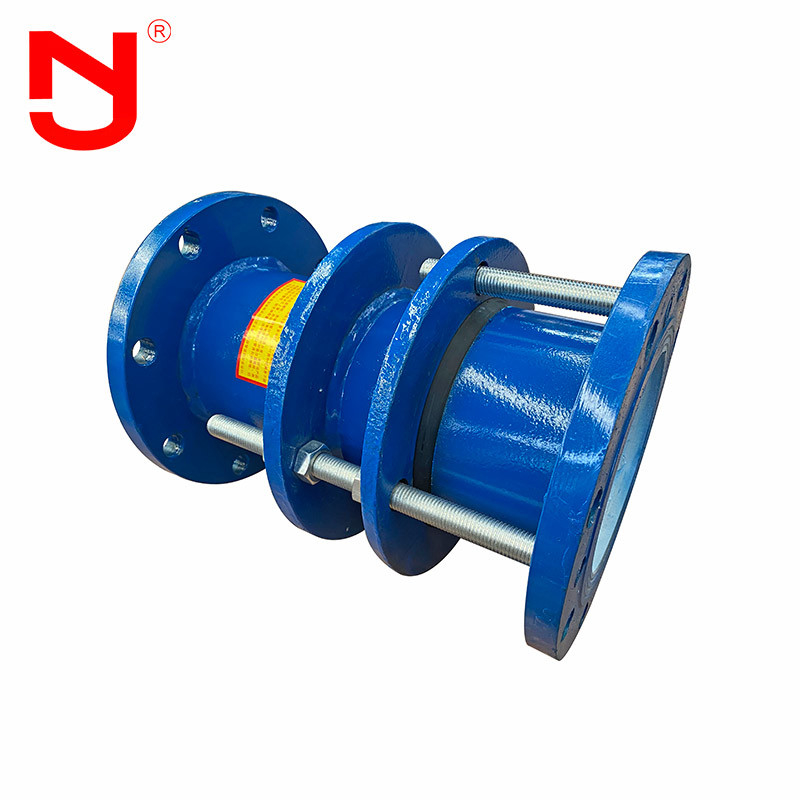

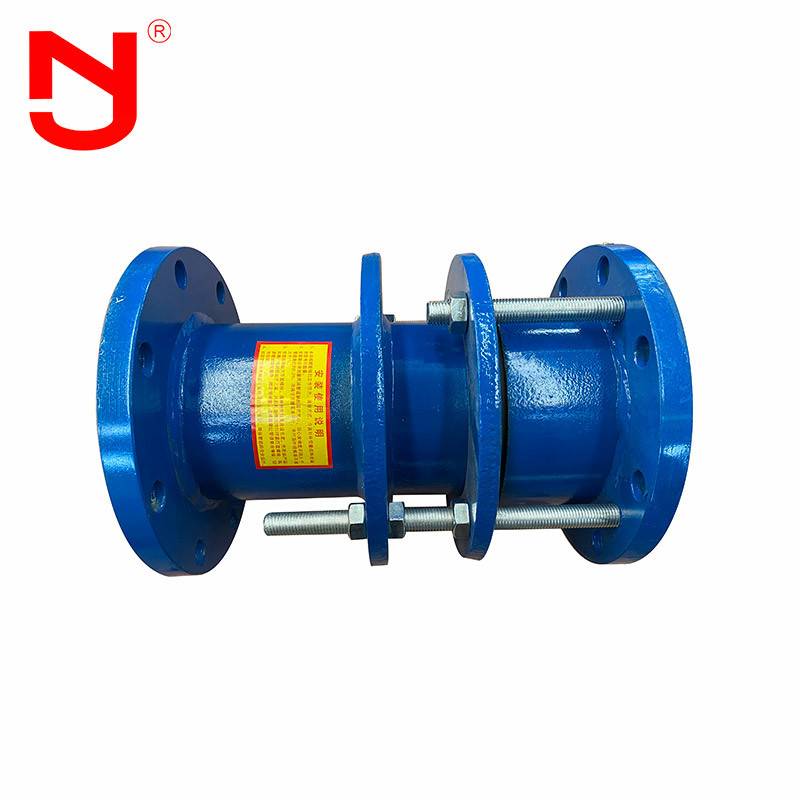

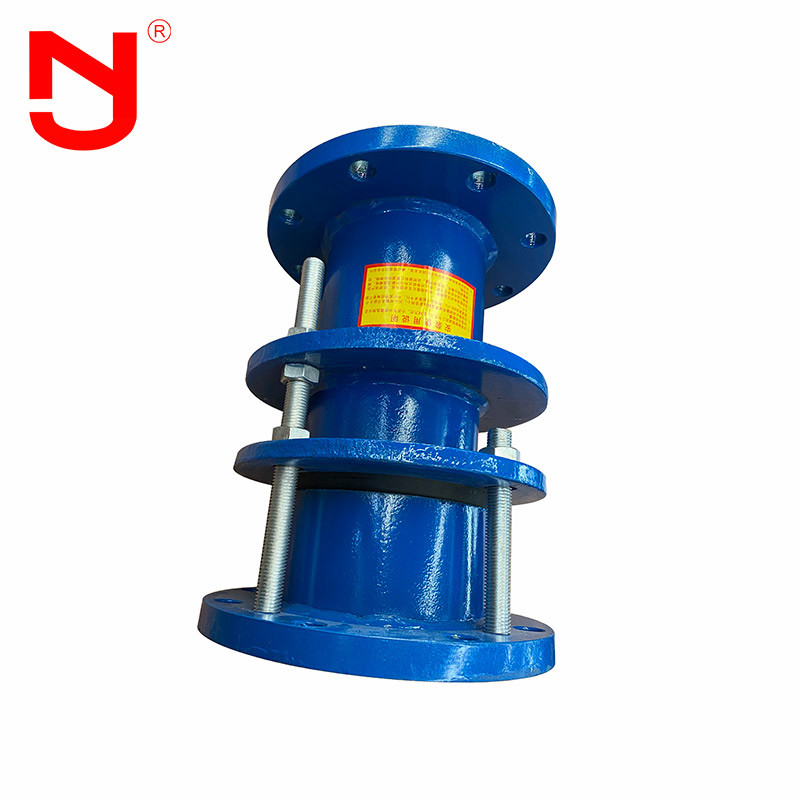

Junção de expansão dobro do limite da flange
A junção de expansão dobro do limite da flange é composta do corpo, do anel de selagem, da glândula, da tubulação curto da expansão e de outros componentes principais. Com base no desempenho original da junção de expansão fraca da luva, um dispositivo do limite é adicionado, e a expansão máxima é travada com porcas dobro. O encanamento pode expandir livremente na quantidade permissível da expansão. Uma vez que excede sua quantidade máxima da expansão, jogará um limite para assegurar a operação segura do encanamento. É usado especialmente para a conexão no encanamento com a vibração ou determinados inclinação e gerencio.
Desempenho da junção de expansão dobro do limite da flange
1. A instalação é simples e conveniente, conveniente para a instalação da válvula, e pode carregar a tensão axial do encanamento.
2. O produto é composto da carcaça ou da solda do metal. A peça fraca da luva adota o anel de selagem de borracha trapezoidalmente. Sob a ação da glândula e do parafuso, o anel de selagem é forçado para deformar-se entre a parede exterior da tubulação da expansão do corpo comum para a selagem estática usando o princípio da deformação de elástico de borracha da compressão.
3. O metal e o anel de selagem serão selecionados do acordo restrito com as exigências do desempenho e de usuário do serviço.
4. No encanamento, não pode somente eficazmente compensar e aliviar a pressão do encanamento e da placa cega, mas igualmente facilitar a instalação, a manutenção e a substituição da bomba e da válvula de água.
Junção de expansão dobro do limite da flange
NÃO. |
Nome | Quantidade | Material |
1 |
Corpo |
1 | QT400-15, Q235A, ZG230-450,20 |
2 | Gaxeta | 1 | NBR |
3 | Seguidor | 1 | QT400-15, Q235A, ZG230-450,20 |
4 | Tubulação curto limitada | 1 | Q235A, 20,16Mn |
5 | Parafuso | n | Q235A, 35,1Cr8Ni9Ti |
6 | Porca | 5n | Q235A, 20,1Cr8Ni9Ti |
Dados técnicos da junção de expansão dobro do limite da flange
Dados principais da junção de expansão dobro do limite da flange |
||||||||||
Substantivo iameter DN |
Externo diâmetro Dw |
Comprimento |
Compen - sation △L |
Dimensão de conexão da flange | ||||||
0.6Map | 1.0Map | |||||||||
L | L1 | D | D1 | n-faça | D | D1 | n-faça | |||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
114 | 220 | 180 | 8-Φ18 | |||||||
125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
140 | 250 | 210 | 8-Φ18 | |||||||
150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
168 | 285 | 240 | 8-Φ22 | |||||||
200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
3600 | 3620 | 3970 | 3860 | 80-Φ56 |
Nota: desmontar a junção dobro da transmissão das flanges é apropriada para conectar ambos os lados com a flange. Durante a instalação, ajuste o comprimento de conexão de ambas as extremidades do produto, aperte os parafusos da glândula por sua vez e para ajustar as porcas do limite. Desta maneira, o encanamento pode expandir livremente, travar a expansão, e assegura a operação segura do encanamento.
Fluxo dobro da produção da junção de expansão do limite da flange
Advantag dobro da junção de expansão do limite da flange
1. O preço do produto é o preço à saída da fábrica.
2. 16 anos de experiência de fabricação e 5 anos de experiência da exportação.
3. A inspeção restrita da qualidade, a qualidade excede distante o padrão do setor.
4. O molde tem uma variedade de especificações e apoia a personalização e o OEM.
5. Forneça amostras gratuitamente.
6. Grande inventário.
Aplicação comum dobro de expansão do limite da flange
Este produto é usado para absorver o deslocamento axial e para carregar a pressão e a pressão axiais dentro da escala de deslocamento permissível. A conexão fraca da luva do encanamento é especialmente apropriada para a conexão no encanamento com a vibração ou determinados inclinação e gerencio. Pode impedir o escapamento e a perda de junção da compensação causados pelo deslocamento excessivo do encanamento. O retractor tem o bom desempenho detalhado, assim que é amplamente utilizado em projetos básicos tais como a indústria química, a construção, a fonte de água, a drenagem, o petróleo, a luz e a indústria clara, refrigeração, saneamento, encanamento, proteção contra incêndios, energia elétrica e assim por diante.
