Junta de borracha redutora concêntrica também é chamada de amortecedor redutor, junta de expansão, garganta de amortecimento e junta macia.O modelo de utilidade é uma junta flexível de um tubo de metal, que é composto por uma bola de borracha, um flange de metal solto com uma camada interna de borracha, reforço de tecido de cordão de nylon e uma camada externa de borracha.Atualmente, a articulação adota tecnologia de produção avançada.A camada interna está em um estado de alta pressão no processo de produção.O cordão de nylon é bem combinado com a camada de borracha.A pressão de trabalho é alta e a qualidade é melhor do que a junta de borracha flexível comum.Junta de borracha redutora concêntrica é um tipo de junta de tubo com alta elasticidade, alta estanqueidade ao ar, resistência média e resistência às intempéries.
Características da junta de borracha do redutor concêntrico
1. Tamanho pequeno, peso leve, flexibilidade, instalação e manutenção convenientes
2. Reduz a transmissão de ruído estrutural e possui forte absorção de choque.
3. Tem a capacidade de deslocamento horizontal, deslocamento axial e deslocamento angular, e tem as características de reconstrução de flange e não paralelismo.
4. Prevenir a corrosão da parede interna das juntas de borracha redutoras concêntricas em tubulações de alta temperatura, ácido-base e resistentes a óleo e prolongar sua vida útil.
Especificação dejunta de borracha redutora concêntrica
| especificação | DN50~300 | DN350~600 |
| Pressão de trabalho (MPa) | 0,25~1,6 | |
| Pressão de ruptura (MPa) | ≤4,8 | |
| Vácuo (KPa) | 53,3(400) | 44,9 (350) |
| Temperatura (℃) | -20~+115(para condições especiais -30~+250) | |
| Meio aplicável | Ar, ar comprimido, água, água do mar, água quente, óleo, ácido-base, etc. | |
Dados técnicos dejunta de borracha redutora concêntrica
| Dados principais da junta de borracha do redutor concêntrico | |||||
| DN(grande)×DN(pequeno) | Comprimento | Axial deslocamento (extensão) |
Axial deslocamento (compressão) |
Radial deslocamento |
Defletor ângulo |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |

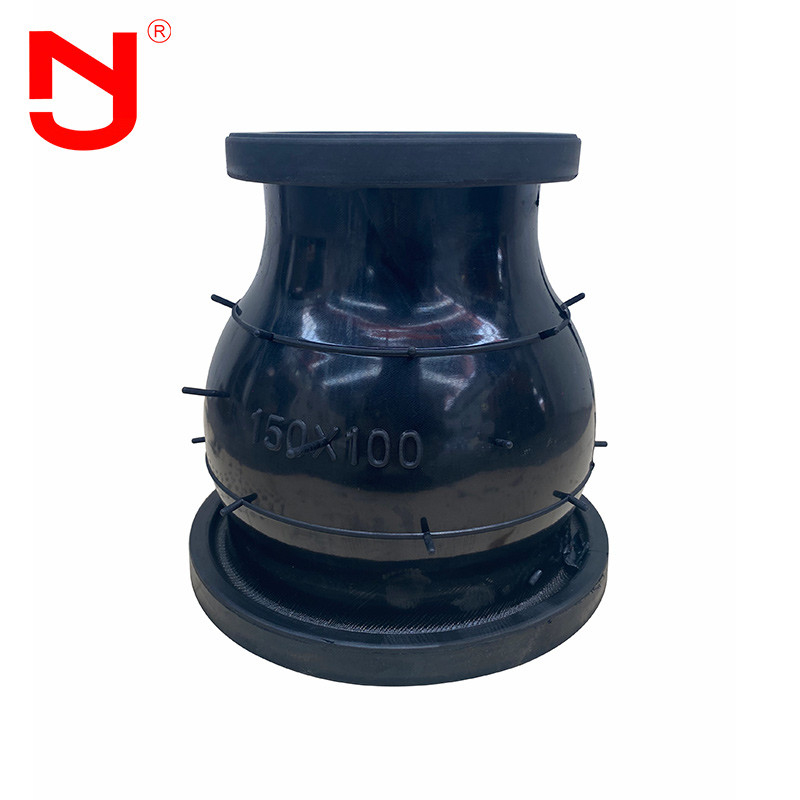

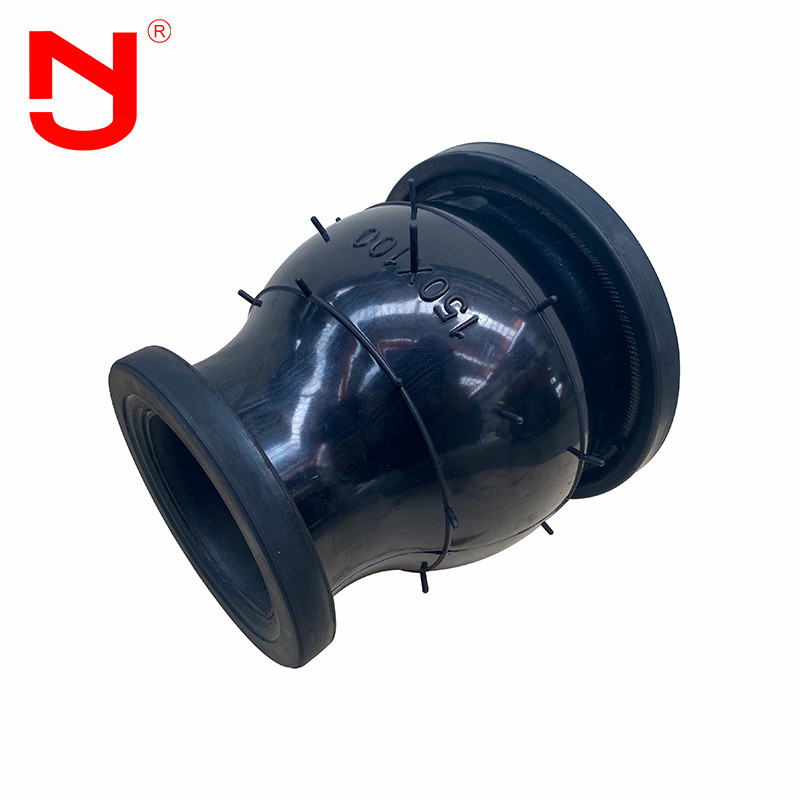

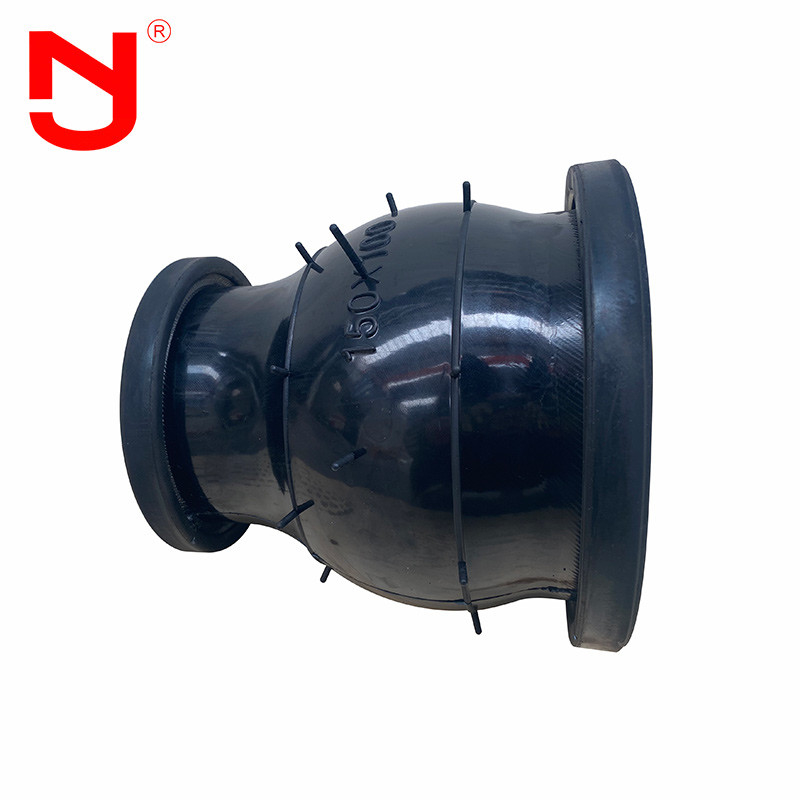

Detalhes da junta de borracha do redutor concêntrico mostram
Você sabe como é uma alta qualidadejunta de borracha redutora concêntrica feito?Vamos ver com JINGNING.
Todas as juntas de borracha redutoras concêntricas estão em conformidade com os padrões internacionais, como GB, ISO, DIN, ANSI, BS, JIS, bem como a demanda especial dos clientes.
Junta de borracha redutora concêntrica vantagens
1. O preço do conector é o preço de fábrica
2.17 anos de experiência em fabricação e 5 anos de experiência em exportação
3. Inspeção de qualidade rigorosa e a qualidade excede em muito o padrão da indústria
4. Personalização da base do molde e OEM de várias especificações
5. Forneça amostras grátis de juntas de borracha
Juntas de borracha redutoras concêntricas aaplicação
A junta de borracha redutora concêntrica é amplamente utilizada em tubos de aquecimento e ventilação de água, tubos de abastecimento e drenagem de água e circulação de água, tubos de congelamento, tubos anticorrosivos Huagong, tubos de combate a incêndio e compressores em várias indústrias de construção, mineração, química, petróleo e outras.Juntas de borracha redutoras concêntricassão utilizados em laboratórios, institutos de pesquisa, navios, navios e outras instalações para proteção e controle de isolamento de vibração, redução de ruído e compensação de deslocamento de engenharia de dutos.
