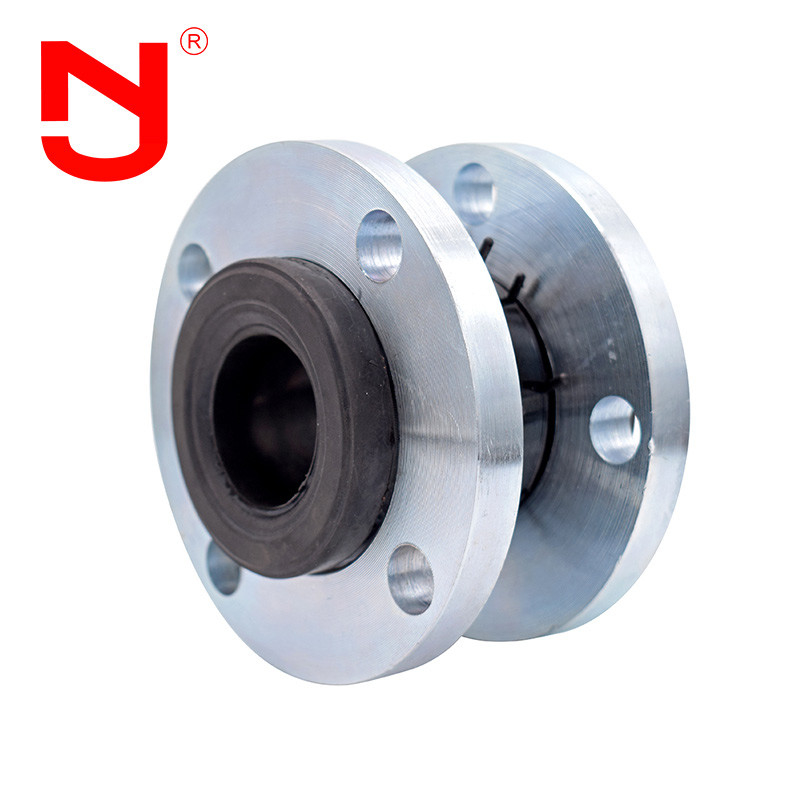

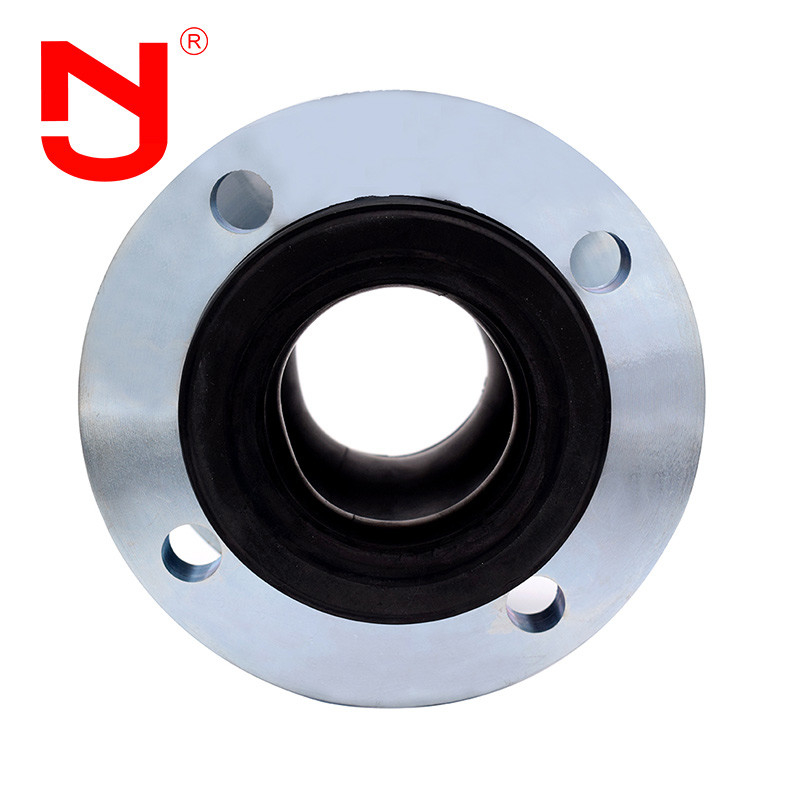

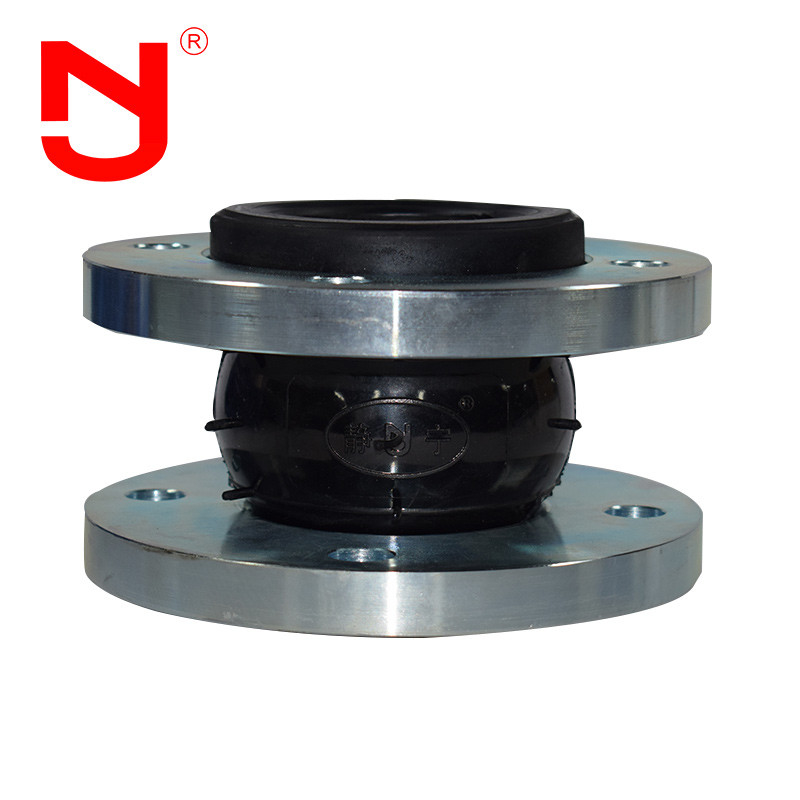

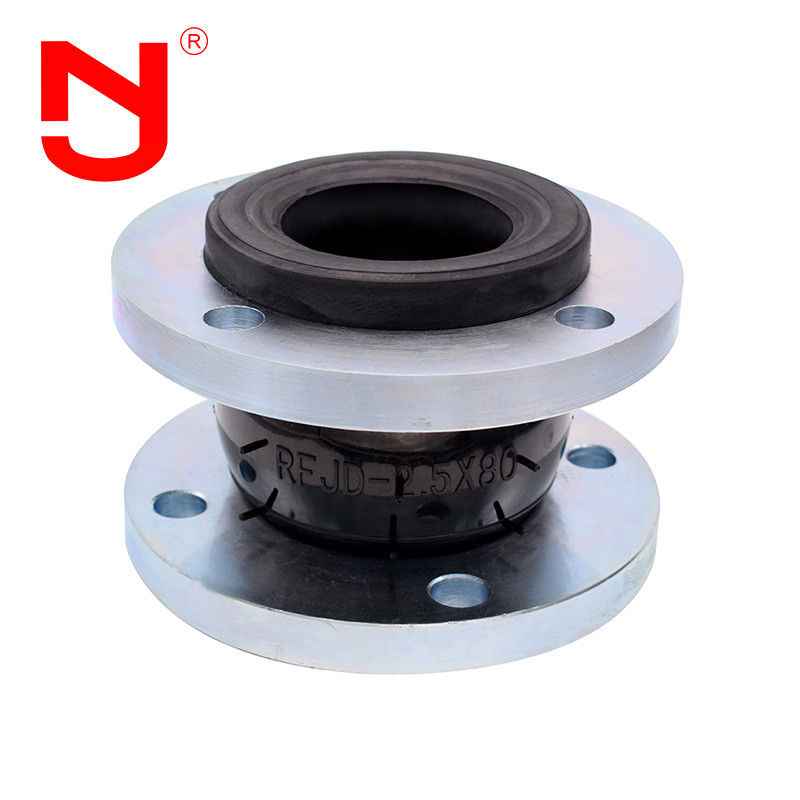

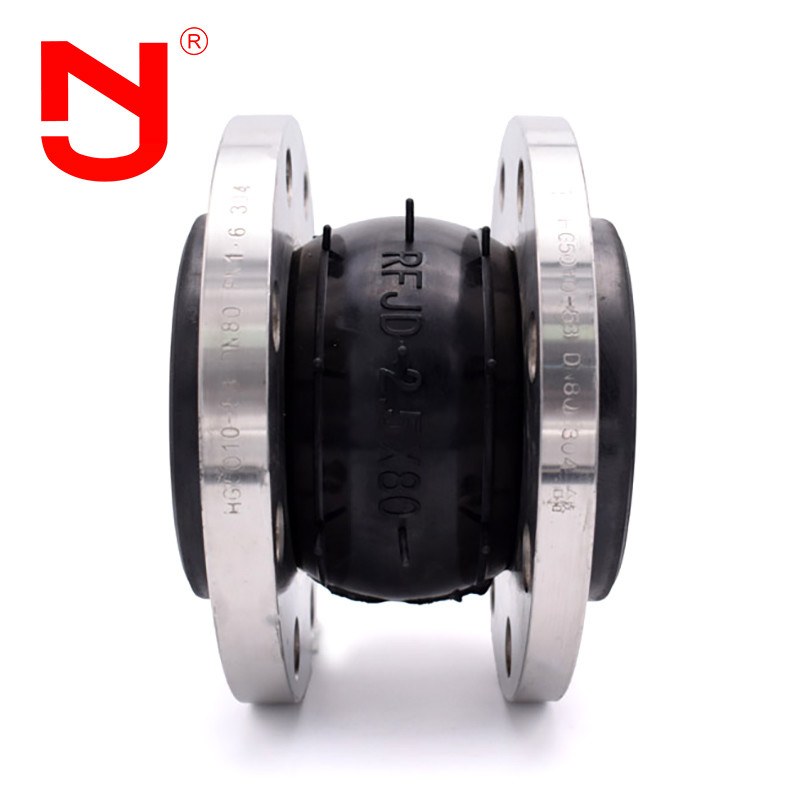

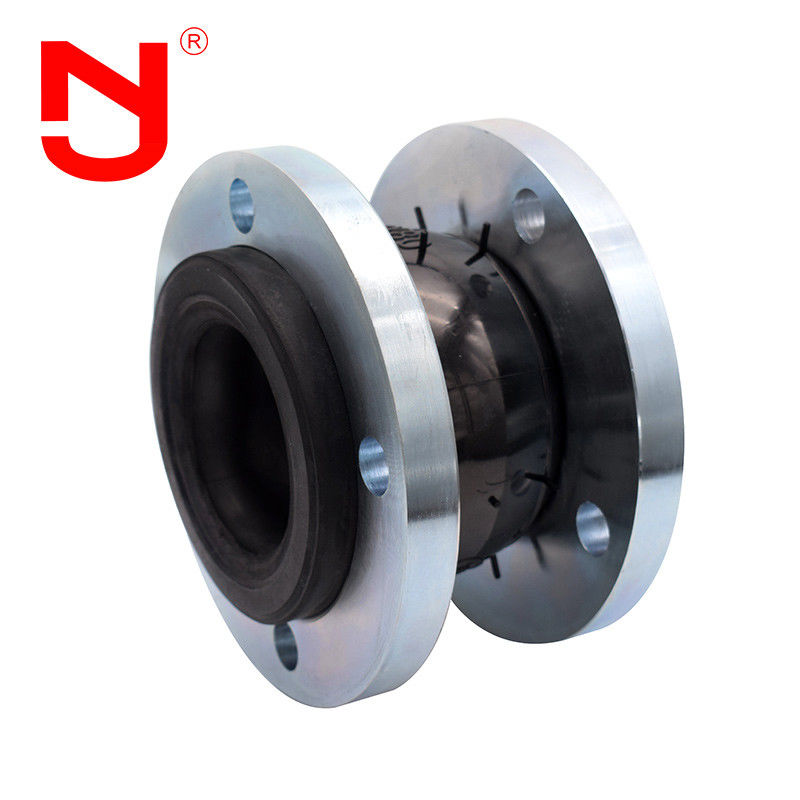

DN65 Junção de expansão de borracha de esfera única com flange PN16 Junção de expansão de esfera única
A junção flexível de borracha de esfera única apresenta um único baú de borracha esférico revestido com borracha EPDM e interconectado com flanges de aço inoxidável SS304.Os foles são feitos de borracha EPDM de alta qualidade, que é conhecido por sua excelente resistência ao ozônio, ao intemperismo e a uma ampla gama de produtos químicos, incluindo ácidos, bases e álcoois.As flanges SS304 fornecem suporte estrutural e garantem uma ligação segura e resistente à corrosão ao sistema de tubulação.
Características de desempenho doJunção de expansão de esfera única
Single sphereexpansão jÓleooferecerem um desempenho, fiabilidade e longevidade ultra-elevados, melhorando assim a segurança das instalações e a integridade mecânica dos equipamentos.Devido à inserção de produtos especialmente concebidos em sistemas de tubulação rígidos,Single sphereexpansão jÓleosão capazes de:
1Reduzir o deslocamento
2Melhorar a estabilidade térmica
3. Deformações do sistema de liberação causadas por variações térmicas, tensões de carga, flutuações da pressão da bomba e desgaste dos sedimentos
Dados técnicos deJunção de expansão de esfera única
|
Principais dadosJunção de expansão de esfera única
|
| Diâmetro nominal ((DN)) |
Duração |
Deslocamento axial ((mm) |
Deslocamento horizontal |
Ângulo de deflexão |
| mm |
polegada |
mm |
Extensão |
Compressão |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
Dois e meio |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. Os requisitos especiais da junta de expansão de flange podem ser personalizados de acordo com o desenho do usuário.BSENA bola de borracha de uma máquina de fabricação de borracha de borracha de borracha de borracha de borracha de borracha de borracha de borrachaarticulação de expansão com flangePode ser utilizado como borracha natural, EPDM, borracha de cloroprene, borracha de butil, borracha de butadieno, borracha de fluoro, etc., quando oarticulação de expansão com flange Se o condutor de água superior a DN200 for utilizado para abastecimento de água por suspensão, o condutor deve ter um suporte fixo ou um suporte fixo, caso contrário oarticulação de expansão com flangedevem ser equipados com um dispositivo anti-caída.
Junção de expansão de esfera únicaOs detalhes mostram
Junção de expansão de esfera únicaFluxo de produção
Sabes como é umJunção de expansão de esfera únicaVamos ver com o JINGNING.
É muito importante escolher osphereexpansão jpara compreender a compatibilidade do meio e do material selecionado para oingle sphereexpansão jA partir desta informação, a temperatura total, a pressão total e o vácuo total, a quantidade de movimento necessária e o tamanho entre as flanges dos tubos são calculados.Os engenheiros de aplicações da JINGNING podem ajudar a determinar osingle sphereexpansão jÓleo para qualquer aplicação.
Junção de expansão de esfera únicaAplicação
Single sphereexpansão jAs pomadas são amplamente utilizadas em vários sistemas de tubulação, como a ligação de tubulações individuais.phereexpansão j- tubulações com frequentes alterações de calor e frio. - tubulações com frequentes alterações de calor e frio.phereexpansão jO óleo é utilizado principalmente para a remota elevação e transporte de águas e esgotos, abastecimento de água e refrigeração de água circulante de usinas de energia térmica, transporte por tubulação da indústria metalúrgica,água condensada, indústria química, refrigeração e diluição da indústria petroquímica e ligação flexível entre oleodutos de longa e curta distância noutras indústrias.phereexpansão ja pomada tem uma elevada resistência ao desgaste,phereexpansão jA pomada é também adequada para todas as indústrias de granulados e em pó e de gases de baixa temperatura.
Perguntas frequentes
Q1: Qual é o material de borrachasingle sphereexpansão j- Óleo?
A1: EPDM, CR, NBR, etc. Depende do ambiente de trabalho e dos meios de comunicação.
Q2: Qual é a pressão de trabalho dosingle sphereexpansão j- Óleo?
A: A pressão de trabalho pode ser de 1,0 MPa, 1,6 MPa, 2,5 Mpa.
P3: Posso obter uma amostra?
A3: Com razão.
Q4: Qual é a temperatura de funcionamento dosingle sphereexpansão j- Óleo?
A: A temperatura de trabalho é de -20°C a 120°C.
