Junção de borracha concentrada reduzida, resistente a altas temperaturas, articulação de expansão de borracha
Junção de expansão de borracha Também conhecido como amortecedor de vibrações, juntas de expansão, amortecedor de tubos, garganta de amortecedor de tubos, juntas macias, é um acoplamento flexível para tubos metálicos.Camada de reforço de tecido de cordão de nylon, camada de borracha exterior bola de borracha composta e flange de metal solto. Esta estrutura faz com que a junção tem boa elasticidade, hermeticidade e resistência aos meios.
Características do redutor concêntricoJunção de expansão de borracha
1Pequeno tamanho, peso leve, flexibilidade, instalação e manutenção convenientes
2Reduz a transmissão do ruído estrutural e tem uma forte absorção de choques.
3Possui a capacidade de deslocamento horizontal, axial e angular, e possui as características de reconstrução de flange e não paralelismo.
4- Prevenir a corrosão da parede interna das juntas de borracha de redução concêntrica em tubulações resistentes a altas temperaturas, ácidos e óleo e prolongar a sua vida útil.
Especificação do redutor concêntricoJunção de expansão de borracha
| Especificação |
DN50~300 |
DN350~600 |
| Pressão de trabalho (MPa) |
0.25 a 1.6 |
| Pressão de ruptura (MPa) |
≤ 4.8 |
| Vazio (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((para condições especiais -30~+250) |
| Meio aplicável |
Ar, ar comprimido, água, água do mar, água quente, óleo, ácido-base, etc. |
Dados técnicos deRedutor concêntricoJunção de expansão de borracha
| Dados principais deRedutor concêntricoJunção de expansão de borracha |
| DN (grande) × DN (pequeno) |
Duração |
Axial
deslocamento
(Prolongamento) |
Axial
deslocamento
(compressão) |
Radial
deslocamento |
Desvio
ângulo |
| (a1+a2)° |
| 50×32 |
180 |
15 |
18 |
45 |
35° |
| 50×40 |
180 |
15 |
18 |
45 |
35° |
| 65×32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65×50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80×50 |
180 |
20 |
30 |
45 |
35° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
| 100×40 |
220 |
20 |
30 |
45 |
35° |
| 100×50 |
180 |
20 |
30 |
45 |
35° |
| 100×65 |
180 |
22 |
30 |
45 |
35° |
| 100×80 |
180 |
22 |
30 |
45 |
35° |
| 125×50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125×80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150×50 |
240 |
22 |
30 |
45 |
35° |
| 150×65 |
200 |
22 |
30 |
45 |
35° |
| 150×80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200×80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300 × 150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300×250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400×250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |

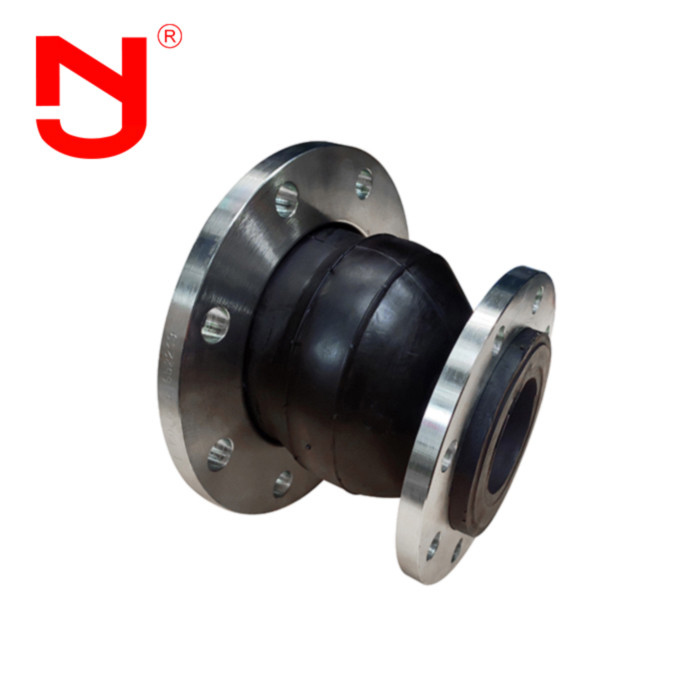

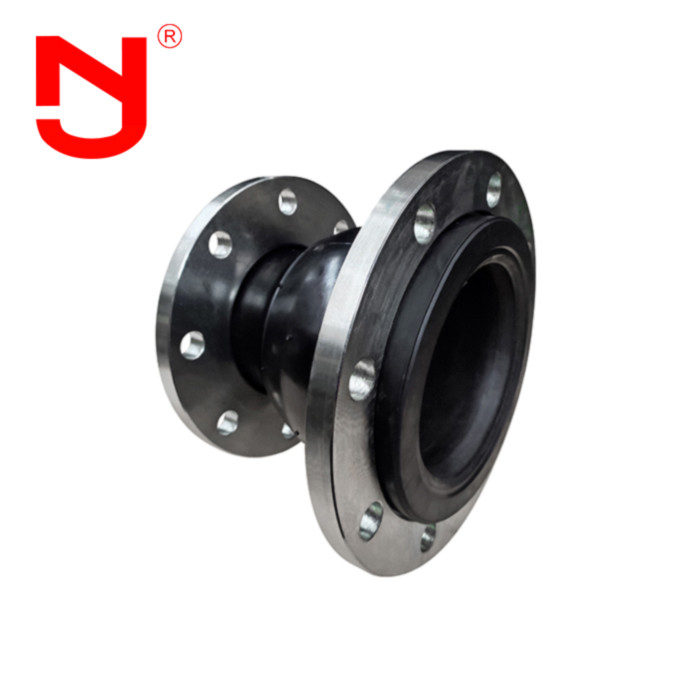

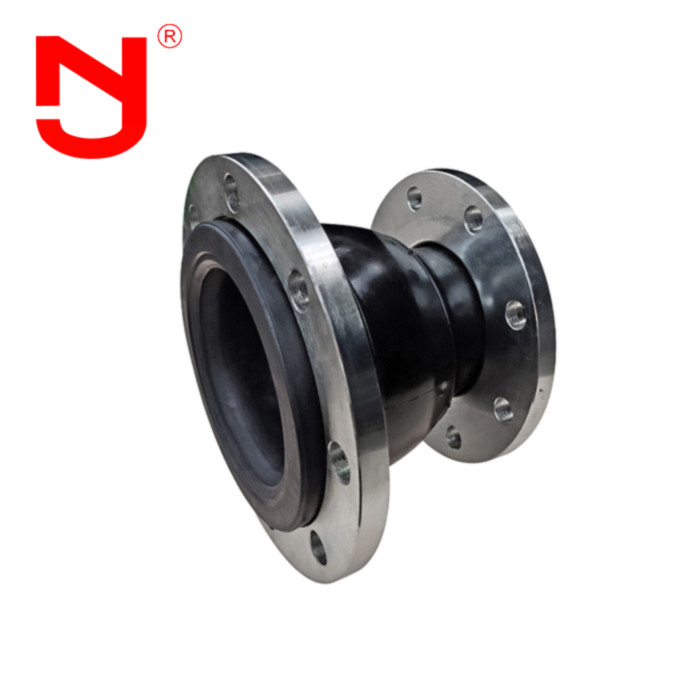

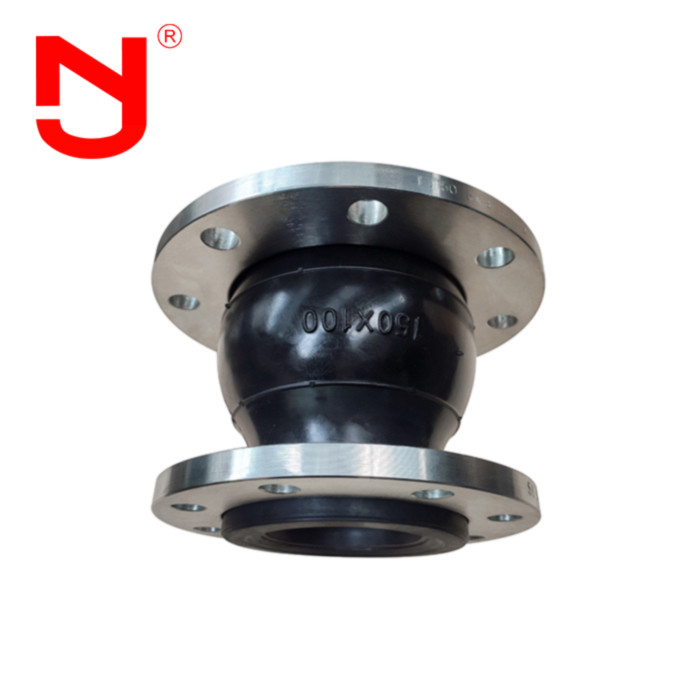

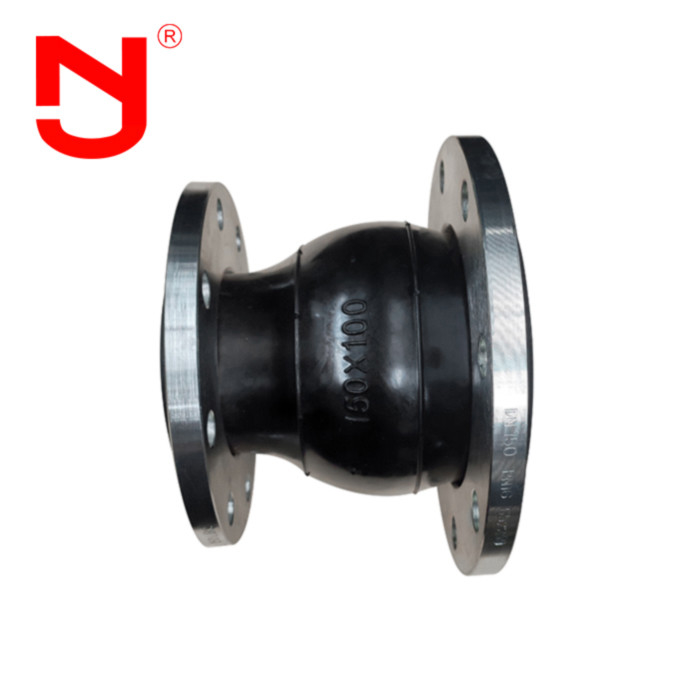

Redutor concêntricoRedutor concêntricoJunção de expansão de borrachaOs detalhes mostram
Sabes como é uma qualidade altaRedutor concêntricoJunção de expansão de borracha Vamos ver com o Jingning.
Todos osJunção de expansão de borrachaConfirm com as normas internacionais, tais como GB, ISO, DIN, ANSI, BS, JIS, bem como a demanda especial dos clientes.
Vantagens das juntas de borracha de redução concêntrica
1O preço do conector é o preço à saída da fábrica.
2.17 anos de experiência na fabricação e 5 anos de experiência na exportação
3Inspecção rigorosa da qualidade, e a qualidade excede em muito o padrão da indústria
4. Customização da base de moldes e OEM de várias especificações
5. Fornecer r livrearticulação de expansão ubberamostras
Aplicação de juntas de borracha do redutor concêntrico
Redutor concentradorarticulação de expansão ubberé amplamente utilizado em tubos de aquecimento e ventilação de água, de abastecimento e drenagem de água e tubos de água circulante, tubos de congelamento, tubos anti-corrosivo Huagong,tubos de combate a incêndios e compressores de várias construções, mineração, química, petróleo e outras indústrias.rarticulação de expansão ubbersão utilizados em laboratórios, institutos de investigação, navios, navios e outras instalações para a proteção e controlo do isolamento por vibração,Redução do ruído e compensação de deslocamento da engenharia de tubulações.
Perguntas frequentes
P1: Pode o cRedutor centrífico rarticulação de expansão ubberser marcado com um logotipo personalizado?
A1: Sim, pode ser marcado com o seu logotipo.
P1: Pode fornecer desenhos de cRedutor centrífico rarticulação de expansão ubber?
A1: Sim,podemos fornecer desenhos para si.Junção de borracha de redução centrífica.
Q1: Que certificados de cRedutor centrífico rarticulação de expansão ubberPode fornecer?
A1: Podíamos fornecer certificados CE, ISO.
P1: Podemos obter uma amostra deRedutor centrífico rarticulação de expansão ubber?
A1: Sim, poderíamos fornecer amostras para testar a qualidade dos nossos produtos.Junção de borracha de redução centrífica.
