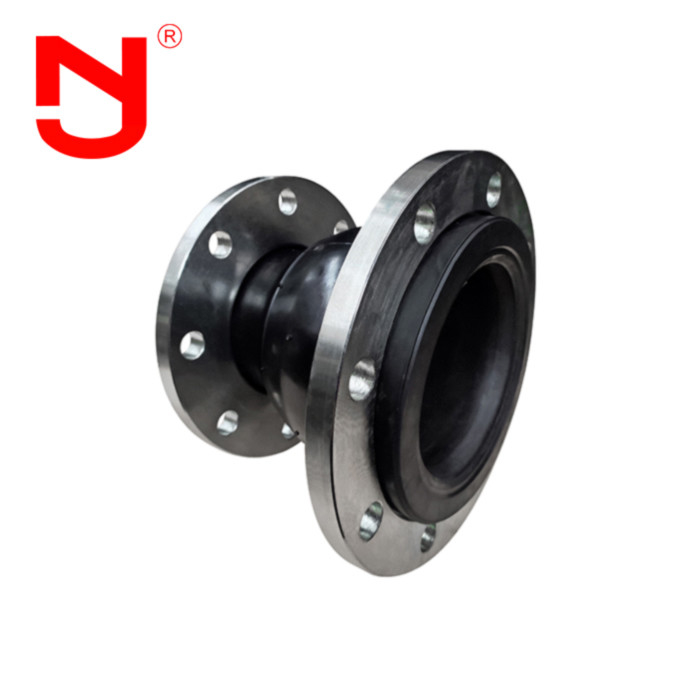

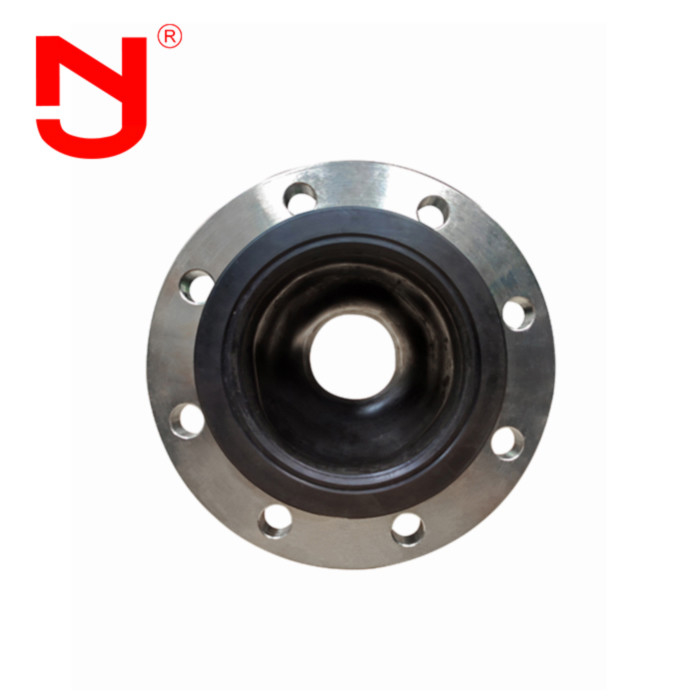

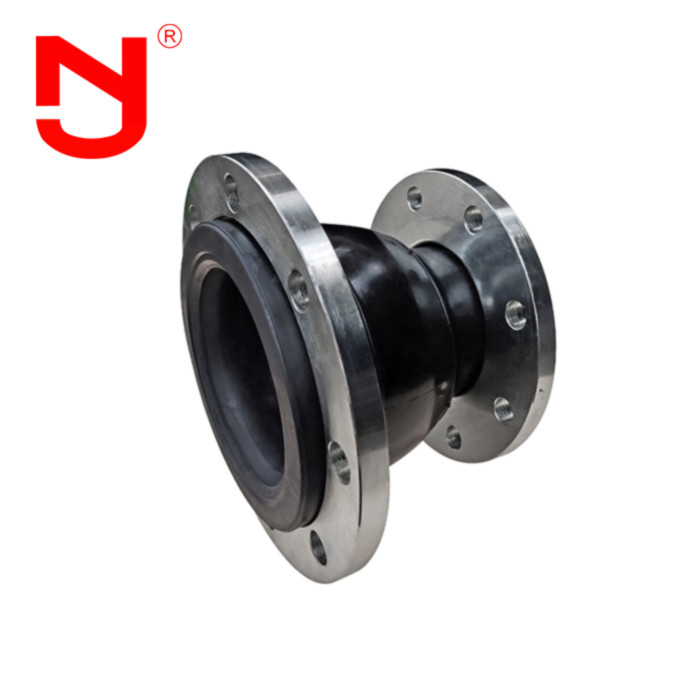

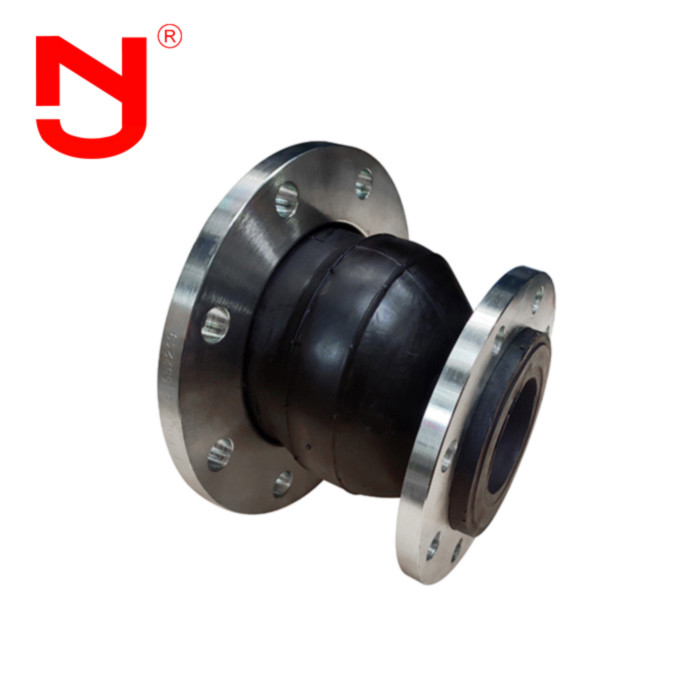

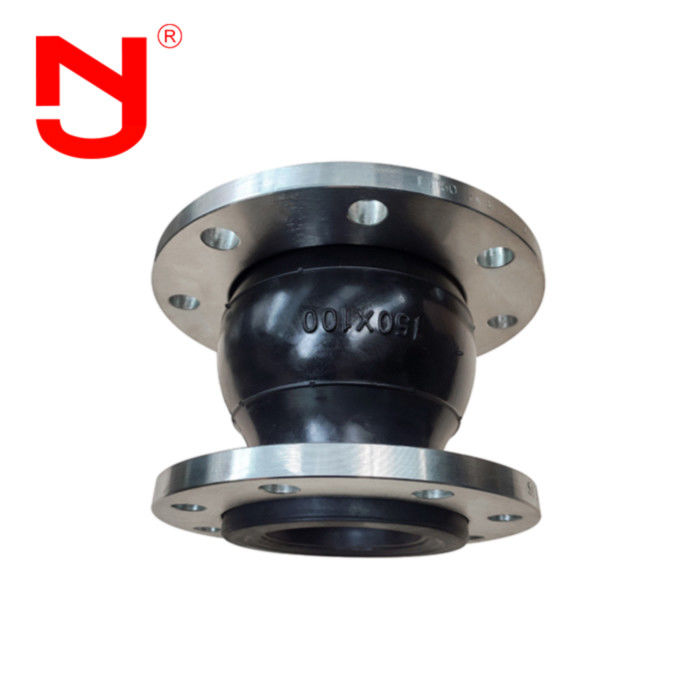

Junção de expansão de tubos de alta resistência à temperatura de borracha concentrada reduzida
Junção de expansão de borrachasão amplamente utilizados no abastecimento de água, drenagem, química, petróleo, farmacêutica, HVAC, construção, indústria leve e pesada, refrigeração, saneamento, canalização, combate a incêndios,Energia elétrica e outros campos de engenharia básicaEspecialmente em campos especiais, como edifícios de alta altura, construção naval, engenharia oceânica, seu desempenho anti-vibração, anti-impacto e resistência à corrosão recebem todo o jogo.
Características da junção de expansão de tubos de redução concêntrica
1Pequeno tamanho, peso leve, flexibilidade, instalação e manutenção convenientes
2Reduz a transmissão do ruído estrutural e tem uma forte absorção de choques.
3Possui a capacidade de deslocamento horizontal, axial e angular, e possui as características de reconstrução de flange e não paralelismo.
4- Prevenir a corrosão da parede interna das juntas de borracha de redução concêntrica em tubulações resistentes a altas temperaturas, ácidos e óleo e prolongar a sua vida útil.
Especificação da junta de expansão do tubo de redução concêntrico
| Especificação |
DN50~300 |
DN350~600 |
| Pressão de trabalho (MPa) |
0.25 a 1.6 |
| Pressão de ruptura (MPa) |
≤ 4.8 |
| Vazio (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((para condições especiais -30~+250) |
| Meio aplicável |
Ar, ar comprimido, água, água do mar, água quente, óleo, ácido-base, etc. |
Dados técnicos deRedutor concêntricoJunção de expansão de tubos
| Dados principais deRedutor concêntricoJunção de expansão de tubos |
| DN (grande) × DN (pequeno) |
Duração |
Axial
deslocamento
(Prolongamento) |
Axial
deslocamento
(compressão) |
Radial
deslocamento |
Desvio
ângulo |
| (a1+a2)° |
| 50×32 |
180 |
15 |
18 |
45 |
35° |
| 50×40 |
180 |
15 |
18 |
45 |
35° |
| 65×32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65×50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80×50 |
180 |
20 |
30 |
45 |
35° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
| 100×40 |
220 |
20 |
30 |
45 |
35° |
| 100×50 |
180 |
20 |
30 |
45 |
35° |
| 100×65 |
180 |
22 |
30 |
45 |
35° |
| 100×80 |
180 |
22 |
30 |
45 |
35° |
| 125×50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125×80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150×50 |
240 |
22 |
30 |
45 |
35° |
| 150×65 |
200 |
22 |
30 |
45 |
35° |
| 150×80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200×80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300 × 150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300×250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400×250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |
Redutor concêntricoRedutor concêntricoExpansão de tubulação Expansão de tubulação
Sabes como é uma qualidade altaRedutor concêntricoJunção de expansão de tubos Vamos ver com o Jingning.
Todos osJunção de expansão de borrachaConfirm com as normas internacionais, tais como GB, ISO, DIN, ANSI, BS, JIS, bem como a demanda especial dos clientes.
Vantagens conjuntas da expansão de tubos de redução concêntricos
1O preço do conector é o preço à saída da fábrica.
2.17 anos de experiência na fabricação e 5 anos de experiência na exportação
3Inspecção rigorosa da qualidade, e a qualidade excede em muito o padrão da indústria
4. Customização da base de moldes e OEM de várias especificações
5Forneça amostras gratuitas de juntas de expansão de tubos.
Aplicação conjunta de tubos de expansão de redutores concêntricos
Redutor concentradopIpeexpansão jÓleo é amplamente utilizado em tubos de aquecimento e ventilação de água, de abastecimento e drenagem de água e tubos de água circulante, tubos de congelamento, tubos anti-corrosivo Huagong,tubos de combate a incêndios e compressores de várias construções, mineração, química, petróleo e outras indústrias.pIpeexpansão jÓleo são utilizados em laboratórios, institutos de investigação, navios, navios e outras instalações para a proteção e controlo do isolamento por vibração,Redução do ruído e compensação de deslocamento da engenharia de tubulações.
Perguntas frequentes
P1: Pode o cRedutor oncêntricoIpeexpansão jÓleo ser marcado com um logotipo personalizado?
A1: Sim, pode ser marcado com o seu logotipo.
P1: Pode fornecer desenhos de cRedutor oncêntricoIpeexpansão jÓleo?
A1: Sim,podemos fornecer desenhos para si.Redutor oncêntricoIpeexpansão jÓleo.
Q1: Que certificados de cRedutor oncêntricoIpeexpansão jÓleoPode fornecer?
A1: Podíamos fornecer certificados CE, ISO.
P1: Podemos obter uma amostra deRedutor oncêntricoIpeexpansão jÓleo?
A1: Sim, podemos fornecer amostras para você testar a qualidade.
