Conector flexível de tubos de resistividade a altas temperaturas de articulação de borracha concentrica reduzida
Conector flexível para tubos é um tipo de junção de borracha utilizada para ligar duas secções de tubos de diferentes diâmetros.mas a linha do centro está no mesmo eixo, ou seja, concepção concêntrica.Conector flexível para tubosÉ utilizado principalmente para compensar e aliviar deslocamentos, vibrações e tensões no sistema de tubulação, assegurando simultaneamente a vedação do sistema de tubulação e a continuidade da transmissão de fluidos.É amplamente utilizado em vários campos industriais, tais como petróleo, química, energia elétrica, metalurgia, etc., bem como sistemas de abastecimento e drenagem de água, aquecimento, ventilação e ar condicionado na construção e engenharia municipal.
Características do redutor concêntricoConector flexível para tubos
1Pequeno tamanho, peso leve, flexibilidade, instalação e manutenção convenientes
2Reduz a transmissão do ruído estrutural e tem uma forte absorção de choques.
3Possui a capacidade de deslocamento horizontal, axial e angular, e possui as características de reconstrução de flange e não paralelismo.
4- Prevenir a corrosão da parede interna das juntas de borracha de redução concêntrica em tubulações resistentes a altas temperaturas, ácidos e óleo e prolongar a sua vida útil.
Especificação do redutor concêntricoConector flexível para tubos
| Especificação |
DN50~300 |
DN350~600 |
| Pressão de trabalho (MPa) |
0.25 a 1.6 |
| Pressão de ruptura (MPa) |
≤ 4.8 |
| Vazio (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((para condições especiais -30~+250) |
| Meio aplicável |
Ar, ar comprimido, água, água do mar, água quente, óleo, ácido-base, etc. |
Dados técnicos deRedutor concêntricoConector flexível para tubos
| Dados principais deRedutor concêntricoConector flexível para tubos |
| DN (grande) × DN (pequeno) |
Duração |
Axial
deslocamento
(Prolongamento) |
Axial
deslocamento
(compressão) |
Radial
deslocamento |
Desvio
ângulo |
| (a1+a2)° |
| 50×32 |
180 |
15 |
18 |
45 |
35° |
| 50×40 |
180 |
15 |
18 |
45 |
35° |
| 65×32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65×50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80×50 |
180 |
20 |
30 |
45 |
35° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
| 100×40 |
220 |
20 |
30 |
45 |
35° |
| 100×50 |
180 |
20 |
30 |
45 |
35° |
| 100×65 |
180 |
22 |
30 |
45 |
35° |
| 100×80 |
180 |
22 |
30 |
45 |
35° |
| 125×50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125×80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150×50 |
240 |
22 |
30 |
45 |
35° |
| 150×65 |
200 |
22 |
30 |
45 |
35° |
| 150×80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200×80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300 × 150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300×250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400×250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |

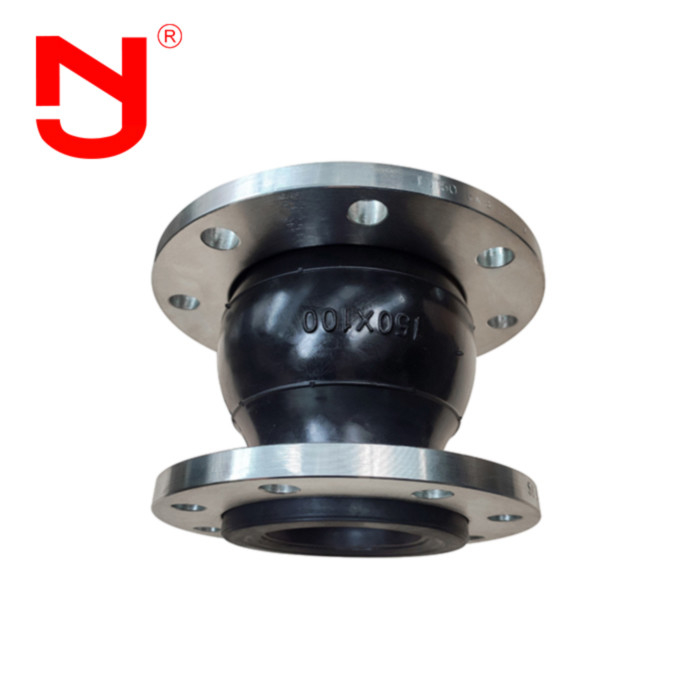

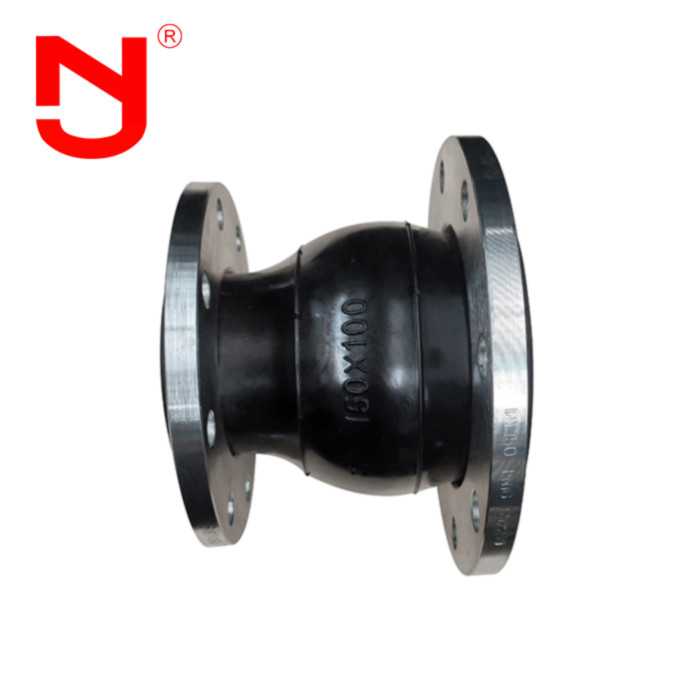

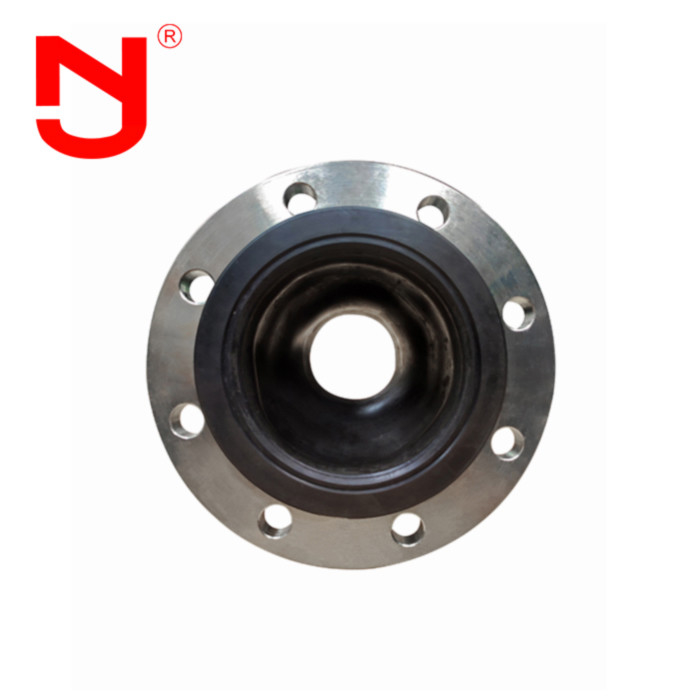

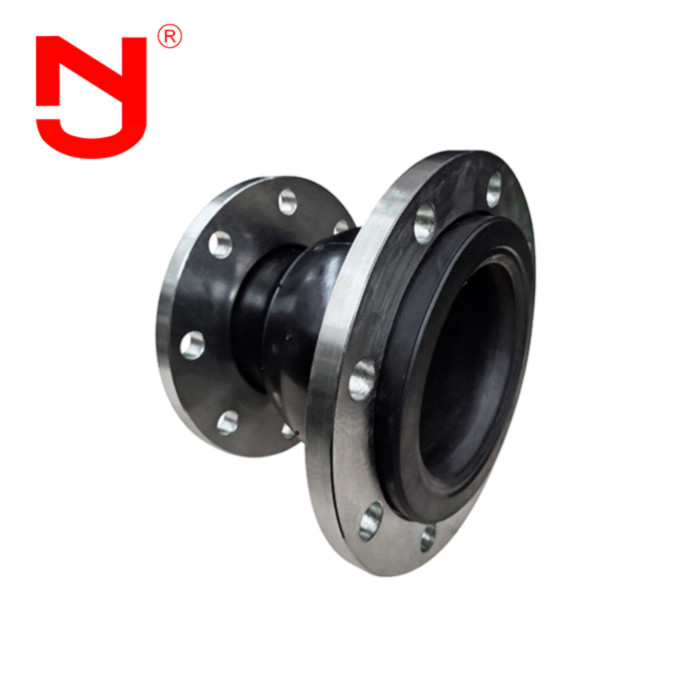

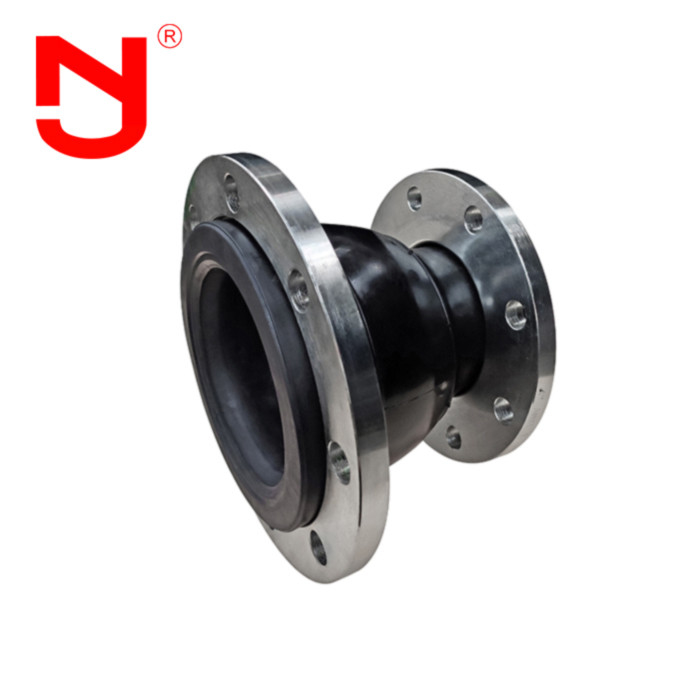

Redutor concêntricoRedutor concêntricoConector flexível para tubosOs detalhes mostram
Sabes como é uma qualidade altaRedutor concêntricoConector flexível para tubos Vamos ver com o Jingning.
Todos osConector flexível para tubosConfirm com as normas internacionais, tais como GB, ISO, DIN, ANSI, BS, JIS, bem como a demanda especial dos clientes.
Redutor concentradoConector flexível para tubosVantagens
1O preço do conector é o preço à saída da fábrica.
2.17 anos de experiência na fabricação e 5 anos de experiência na exportação
3Inspecção rigorosa da qualidade, e a qualidade excede em muito o padrão da indústria
4. Customização da base de moldes e OEM de várias especificações
5. Fornecer r livrearticulação de expansão ubberamostras
Redutor concentradoConector flexível para tubosAplicação
Redutor concentrado pConector flexível é amplamente utilizado em tubos de aquecimento e ventilação de água, de abastecimento e drenagem de água e tubos de água circulante, tubos de congelamento, tubos anti-corrosivo Huagong,tubos de combate a incêndios e compressores de várias construções, mineração, química, petróleo e outras indústrias.rarticulação de expansão ubbersão utilizados em laboratórios, institutos de investigação, navios, navios e outras instalações para a proteção e controlo do isolamento por vibração,Redução do ruído e compensação de deslocamento da engenharia de tubulações.
Perguntas frequentes
P1: Pode o cRedutor oncêntricoConector flexível ser marcado com um logotipo personalizado?
A1: Sim, pode ser marcado com o seu logotipo.
P1: Pode fornecer desenhos de cRedutor centrífico rarticulação de expansão ubber?
A1: Sim,podemos fornecer desenhos para si.Redutor oncêntricoConector flexível.
Q1: Que certificados de cRedutor oncêntricoConector flexívelPode fornecer?
A1: Podíamos fornecer certificados CE, ISO.
P1: Podemos obter uma amostra deRedutor centrífico rarticulação de expansão ubber?
A1: Sim, poderíamos fornecer amostras para testar a qualidade dos nossos produtos.Redutor oncêntricoConector flexível.
