Junção de borracha de redução excêntrica Resistente a altas temperaturas Junção de borracha de expansão flexível
A articulação de expansão flexível também é chamada de amortecedor de redução, articulação de expansão, garganta amortecedora e articulação macia.Articulação de expansão flexível É um equipamento de tubulação especializado concebido para ligar dois tubos de diferentes diâmetros, ao mesmo tempo que permite uma mudança de direção ou de alinhamento.Esta junção única combina a funcionalidade de um redutor excêntrico com a flexibilidade e as propriedades de vedação de uma junção de borracha.
Características doExcêntricoRedutorGomaArticulação de expansão flexível
1Pequeno tamanho, peso leve, flexibilidade, instalação e manutenção convenientes
2Reduz a transmissão do ruído estrutural e tem uma forte absorção de choques.
3Possui a capacidade de deslocamento horizontal, axial e angular, e possui as características de reconstrução de flange e não paralelismo.
4- Prevenir a corrosão da parede interna das juntas de borracha de redução concêntrica em tubulações resistentes a altas temperaturas, ácidos e óleo e prolongar a sua vida útil.
Especificação doExcêntricoRedutorGomaArticulação de expansão flexível
| Especificação |
DN50~300 |
DN350~600 |
| Pressão de trabalho (MPa) |
0.25 a 1.6 |
| Pressão de ruptura (MPa) |
≤ 4.8 |
| Vazio (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((para condições especiais -30~+250) |
| Meio aplicável |
Ar, ar comprimido, água, água do mar, água quente, óleo, ácido-base, etc. |
Dados técnicos deExcêntricoRedutorGomaArticulação de expansão flexível
| Dados principais da junção de borracha de redução excêntrica |
| Tamanho |
Duração |
Movimentos autorizados em funcionamento |
| mm |
mm |
Ext |
Comp |
Horizontal |
Angulares |
| 40*25 |
115 |
7 |
10 |
10 |
10° |
| 40*32 |
125 |
7 |
10 |
10 |
10° |
| 50*40 |
180 |
7 |
10 |
10 |
10° |
| 65*40 |
180 |
7 |
10 |
10 |
10° |
| 65*50 |
180 |
7 |
10 |
10 |
10° |
| 80*50 |
180 |
7 |
10 |
10 |
10° |
| 80*65 |
180 |
7 |
13 |
10 |
10° |
| 100*50 |
180 |
7 |
13 |
10 |
10° |
| 100*65 |
180 |
7 |
13 |
10 |
10° |
| 100*80 |
180 |
8 |
15 |
12 |
10° |
| 125*65 |
200 |
8 |
15 |
12 |
10° |
| 125*80 |
200 |
8 |
15 |
12 |
10° |
| 125*100 |
200 |
10 |
19 |
14 |
10° |
| 150*50 |
200 |
10 |
19 |
14 |
10° |
| 150*65 |
200 |
10 |
19 |
14 |
10° |
| 150*80 |
200 |
10 |
19 |
14 |
10° |
| 150*100 |
200 |
10 |
19 |
14 |
10° |
| 150*125 |
200 |
12 |
19 |
14 |
10° |
| 200*80 |
200 |
12 |
19 |
14 |
10° |
| 200*100 |
200 |
12 |
19 |
14 |
10° |
| 200*125 |
200 |
12 |
19 |
14 |
10° |
| 200*150 |
200 |
12 |
20 |
16 |
10° |
| 250*125 |
220 |
12 |
20 |
16 |
10° |
| 250*150 |
220 |
12 |
20 |
16 |
10° |
| 250*200 |
220 |
16 |
25 |
22 |
10° |
| 300*125 |
220 |
16 |
25 |
22 |
10° |
| 300*150 |
220 |
16 |
25 |
22 |
10° |
| 300*200 |
220 |
16 |
25 |
22 |
10° |
| 300*250 |
220 |
16 |
25 |
22 |
10° |
| 350*150 |
240 |
16 |
25 |
22 |
10° |
| 350*200 |
240 |
16 |
25 |
22 |
10° |
| 350*250 |
240 |
16 |
25 |
22 |
10° |
| 350*300 |
240 |
16 |
25 |
22 |
10° |
| 400*200 |
240 |
16 |
25 |
22 |
10° |
| 400*250 |
240 |
16 |
25 |
22 |
10° |
| 400*300 |
240 |
16 |
25 |
22 |
10° |
| 400*350 |
240 |
16 |
25 |
22 |
10° |
| 450*300 |
240 |
16 |
25 |
22 |
10° |
| 450*350 |
240 |
16 |
25 |
22 |
10° |
| 450*400 |
240 |
16 |
25 |
22 |
10° |
| 500*350 |
240 |
16 |
25 |
22 |
10° |
| 500*400 |
240 |
16 |
25 |
22 |
10° |
| 500*450 |
240 |
16 |
25 |
22 |
10° |

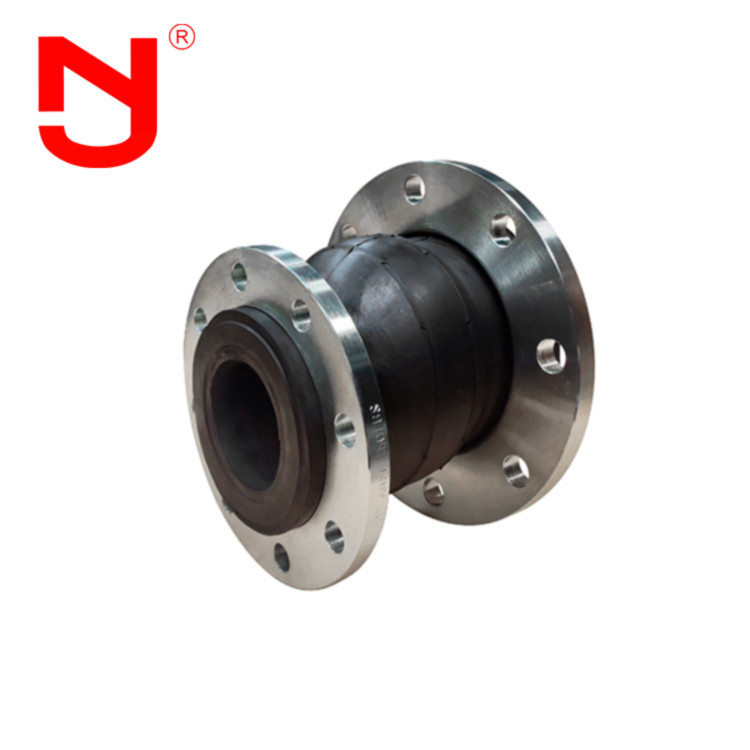

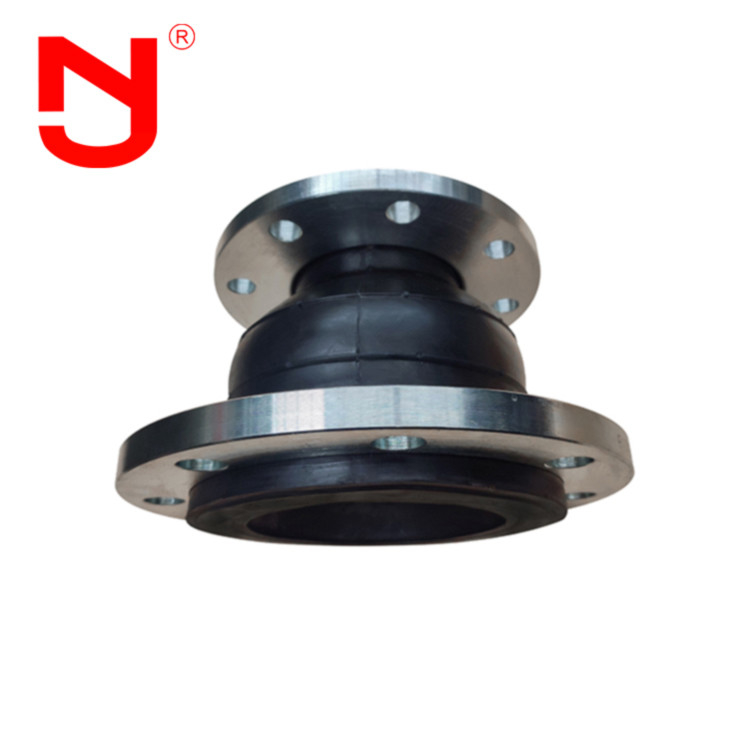

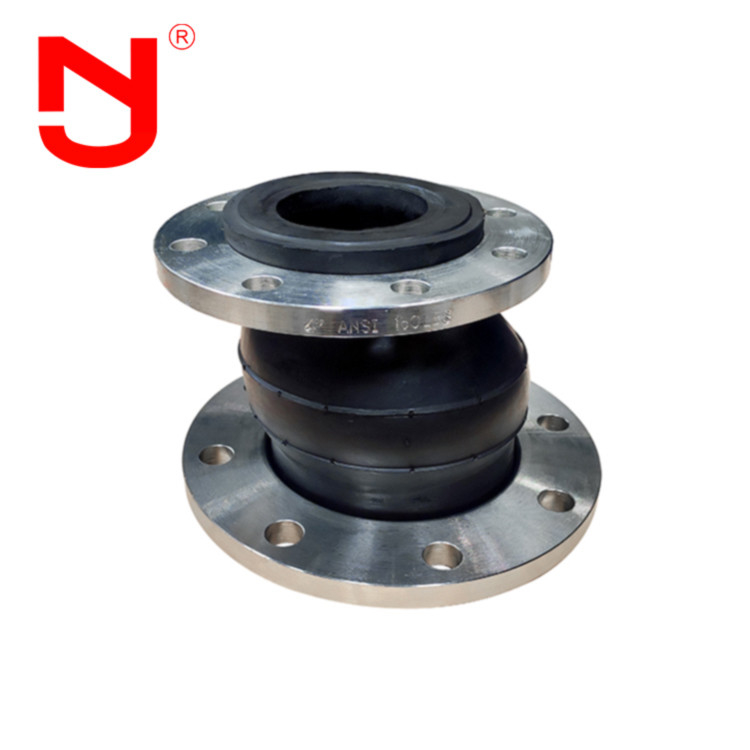

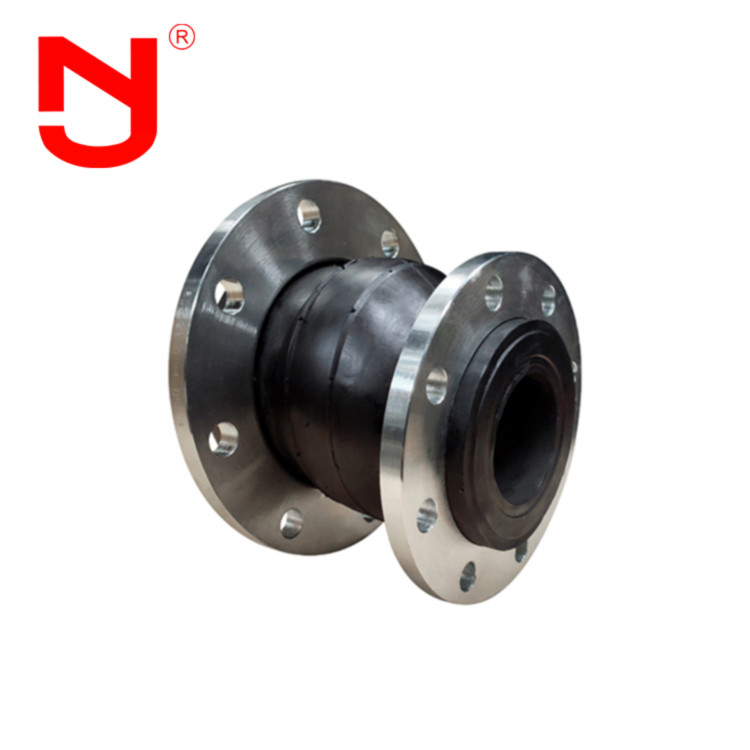

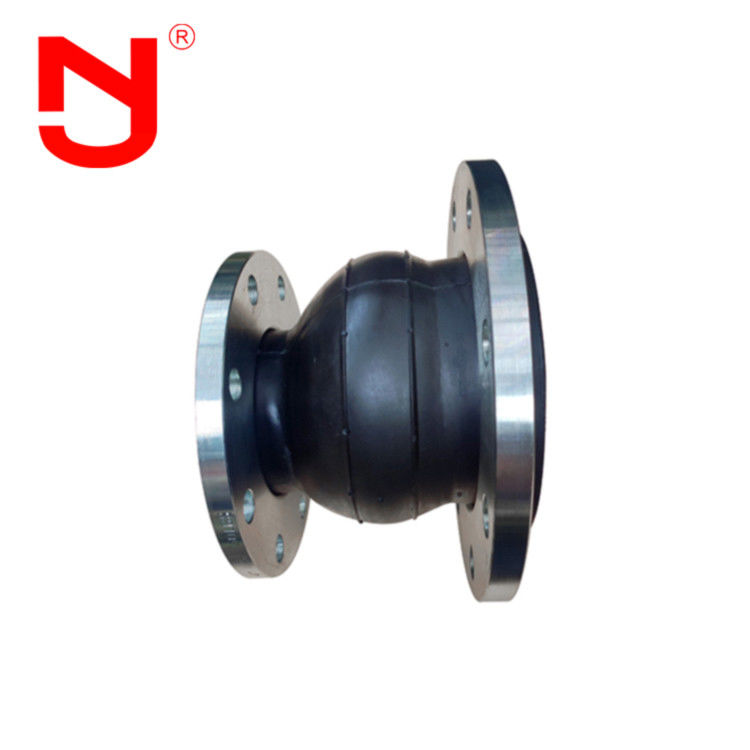

A articulação de expansão flexível de borracha de redução excêntrica mostra os detalhes.
Você sabe como é uma alta qualidade excêntrico Redutor de borracha flexível de expansão articulação Vamos ver com o Jingning.
Todas as juntas de expansão flexíveis de borracha de redução excêntrica cumprem as normas internacionais, tais como GB, ISO, DIN, ANSI, BS, JIS, bem como a demanda especial dos clientes.
ConcentradaExcêntricoRedutorGomaArticulação de expansão flexívelVantagens
1O preço do conector é o preço à saída da fábrica.
2.17 anos de experiência na fabricação e 5 anos de experiência na exportação
3Inspecção rigorosa da qualidade, e a qualidade excede em muito o padrão da indústria
4. Customização da base de moldes e OEM de várias especificações
5. Fornecer r livrearticulação de expansão ubberamostras
ConcentradaExcêntricoRedutorGomaArticulação de expansão flexívelAplicação
Junção de expansão flexível de borracha de redução excêntrica é amplamente utilizado em tubos de aquecimento e ventilação de água, de abastecimento e drenagem de água e tubos de água circulante, tubos de congelamento, tubos anti-corrosivo Huagong,tubos de combate a incêndios e compressores de várias construções, mineração, química, petróleo e outras indústrias. são utilizados em laboratórios, institutos de investigação, navios, navios e outras instalações para a proteção e controlo do isolamento por vibração,Redução do ruído e compensação de deslocamento da engenharia de tubulações.
Perguntas frequentes
Q1: Pode a junção de expansão flexível da borracha do redutor excêntrico ser marcado com um logotipo personalizado?
A1: Sim, pode ser marcado com o seu logotipo.
Q1: Pode fornecer desenhos de juntas de expansão flexíveis de borracha de redutor excêntrico?
A1: Sim, poderíamos fornecer desenhos para você. Por favor, entre em contato conosco para obter o desenho da articulação de expansão flexível de borracha de redutor excêntrico.
Q1: Que certificados de juntas de expansão flexíveis de borracha de redutor excêntrico Pode fornecer?
A1: Podíamos fornecer certificados CE, ISO.
P1: Podemos obter uma amostra da junção de expansão flexível de borracha do redutor excêntrico?
A1: Sim, poderíamos fornecer amostras para você testar a qualidade da nossa junção de expansão flexível de borracha de redução excêntrica.
