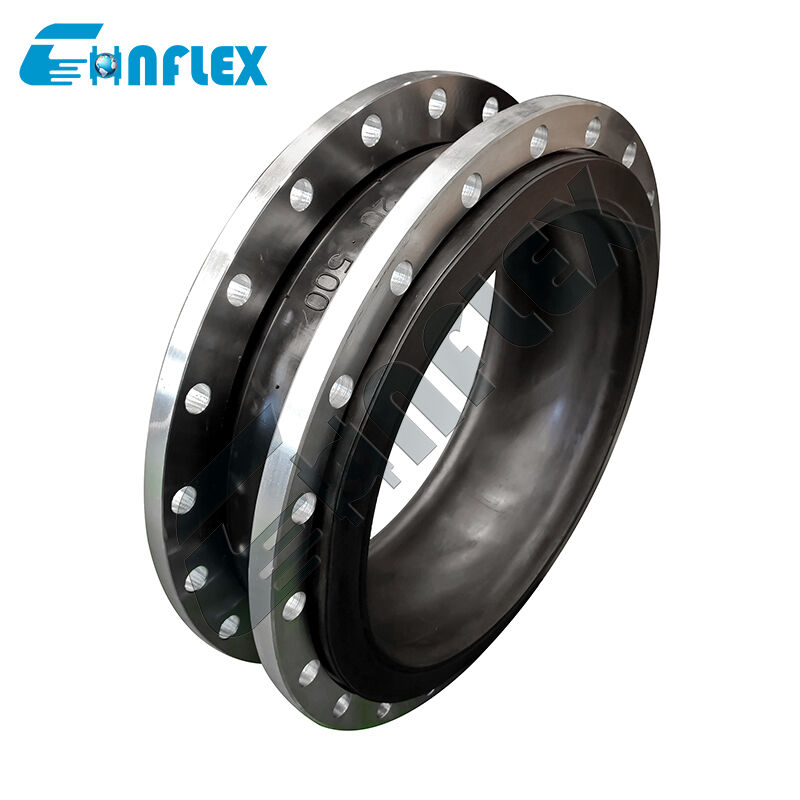

Indicação de pressão multi-padrão (PN16 / ANSI 150) Junção flexível: Compensador de tubulação revestido de fluoropolímero resistente a explosões
O Escudo Químico Cross-compatível para tubulações industriais globais.
OIndicação de pressão multi-padrão (PN16 / ANSI 150)É um compensador de tubulação de carga pesada duplamente certificado, projetado para integração perfeita em redes globais de processos químicos, petroquímicos e de serviços severos.Os projectos internacionais de engenharia e de modernização de instalações enfrentam frequentemente conflitos de compatibilidade de flanges quando se utilizam a métrica europeia (PN16 / 16 bar) e padrão americano (Classe ANSI 150 / 150 lbEsta articulação flexível e avançada resolve este desafio com uma arquitetura de flange duplo-padrão com várias ranhuras, juntamente com uma estrutura interna impenetrável e um sistema derevestimento de fluoropolímero (PTFE).
O revestimento de PTFE de alta densidade proporciona isolamento químico completo e não reativo, protegendo a casca externa de borracha composta contra bolhas, inchaço,e degradação química de ácidos agressivosReforçado com tecidos de cordão sintético de várias camadas e anéis de arame de aço incorporados,A caixa resistente a explosões proporciona altas margens de segurança em ciclos de pressão contínuosAbsorvendo o crescimento térmico multi-axial, amortecendo as vibrações destrutivas da bomba, e eliminando as dores de cabeça da conversão da flange,Este compensador universal garante segurança sem fugas e alta flexibilidade operacional em sistemas globais de transferência de fluidos.
Características de desempenho
Compatibilidade com flanges multi-padrão:Dispõe de um projeto de flange de dupla perfuração que se encaixa nos doisPN16 (EN 1092-1)eClasse ANSI 150 (ASME B16.5)A Comissão propõe que os Estados-Membros introduzam um sistema de gestão de custos de produção que permita uma melhor gestão dos custos de produção.
Escudo químico de serviço grave:O revestimento interno de fluoropolímero puro (PTFE) permanece completamente inerte contra ácidos minerais concentrados, álcalis agressivos, solventes reativos e hidrocarbonetos voláteis, garantindo o isolamento total do fluido.
Corpo composto resistente a explosões:Construído com camadas de cordão de pneus sintéticos de alta resistência e reforço interno de arame de aço, proporcionando resistência excepcional à ruptura e estabilidade estrutural sob pressão de trabalho contínua de 16 bar.
Relief de movimento omnidirecional:O perfil de arco de esfera única projetado cede suavemente ao estresse dinâmico da tubulação, absorvendo compressão axial simultânea, expansão axial, cisalhamento lateral e desalinhamentos angulares.
Selo integrado de face cheia:O revestimento interno de PTFE estende-se completamente através da garganta e envolve a face das flanges de apoio multi-padrão, criando um integrado,Superfície de junta química à prova de explosão que impede a corrosão da face da flange e a infiltração das juntas.
Especificação do produto
| Tamanho |
Duração |
Movimentos autorizados em funcionamento |
| mm |
polegada |
mm |
Compressão axial mm |
Extensão axial
mm |
Movimento transversal
mm
|
Deformação angular em mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
Dois e meio |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Se o meio for óleo, substâncias ácidas ou alcalinas, e existirem requisitos especiais para a temperatura de trabalho, pode personalizar-se enviando uma carta ou um desenho.Especifique ao encomendar
|
Detalhes do produto
Fluxo de produção
|
1.Matéria-prima
CR/EPDM/NBR de nível superior
matérias-primas de borracha,
Sem borracha reciclada
|
2- Plastificando. e mistura
Formulação especial para melhor dobragem com nylon, para melhor resistência, vedação
|
3- Embalagens de papel
Reforço de arame de aço revestido de cobre para evitar a retirada
|
|
4- A vulcanizar.
Máquina de vulcanização automática garantir tempo de vulcanização e pressão
|
5- Inspecção.
100% de inspecção rigorosa é a responsabilidade dos consumidores
|
6. Embalagem
Embalagem de protecção para não
Ferrugem e quebra
|
Aplicação
Norma comum de expansão da borrachasão amplamente utilizadas em vários domínios, incluindo a construção civil, a indústria química, a construção naval, a água da torneira, o gás, os gasodutos químicos, os gasodutos de petróleo, os gasodutos alimentares, os gasodutos de ar condicionado,e tratamento de águas residuais.
Os nossos serviços
1.24 horas online
2- Provisões gratuitas
3Suporte à personalização
4. Fornecer desenhos
5.Múltiplas formas de pagamento para escolher
6Inspecção de fábrica (material, especificações, quantidade, pressão, embalagem)
7.Longo período de garantia
8.Embalagem adequada para transporte
O nosso cliente
Certificado
Perguntas frequentes
Q1: Qual é a principal vantagem de uma perfuração de flange multi-padrão (PN16 / ANSI 150)?
Nas instalações de processamento internacionais, os equipamentos importados da Europa (segundo as normas PN16) são frequentemente ligados a tubulações concebidas de acordo com as normas americanas (classe ANSI 150). The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
P2: Como o revestimento de fluoropolímero (PTFE) protege a articulação de expansão?
Os compostos de borracha sem revestimento, como o EPDM ou o NBR, degradam-se, incham ou amolecem quando expostos a produtos químicos industriais agressivos ou a solventes orgânicos.O revestimento interno contínuo de PTFE atua como uma barreira química impenetrável, assegurando que os fluidos de processo só entram em contacto com o fluoroplástico inerte, deixando o corpo elastomérico exterior protegido para desempenhar as suas funções de absorção de choques mecânicos e vibrações.
P3: São necessárias juntas químicas separadas para toda a face para a instalação?
Não são necessárias juntas separadas. O revestimento interno de PTFE se estende completamente através da garganta e se estende por toda a face de vedação das flanges de apoio multi-padrão.Esta superfície de PTFE virada serve como sua própria cobertura completa, junta resistente a produtos químicos, criando uma vedação imediata e à prova de vazamento quando torcida contra as flanges de acoplamento.
Q4: Quais são os limites de pressão e temperatura para esta articulação flexível?
A unidade composta é classificada para pressões de trabalho contínuas até16 bar (232 PSI / 1,6 MPa)Controlado pelo suporte elastomérico de alta qualidade, a temperatura nominal do processo de funcionamento contínuo estende-se até115°C, que abriga a grande maioria das linhas de síntese e transferência química a quente.
P5: Devem ser instaladas unidades de controlo (barras de limite) com este compensador?
As unidades de controlo (barras de ligação/limite) são fortemente recomendadas para sistemas de tubulação não ancorados ou aplicações de alta pressão de serviço intenso.Barras limitantes fisicamente restringir o fole flexível de sobre-estender além de seus limiares de movimento de engenharia durante surtos de pressão súbita ou eventos de martelo de água, impedindo a separação das juntas dos tubos.
