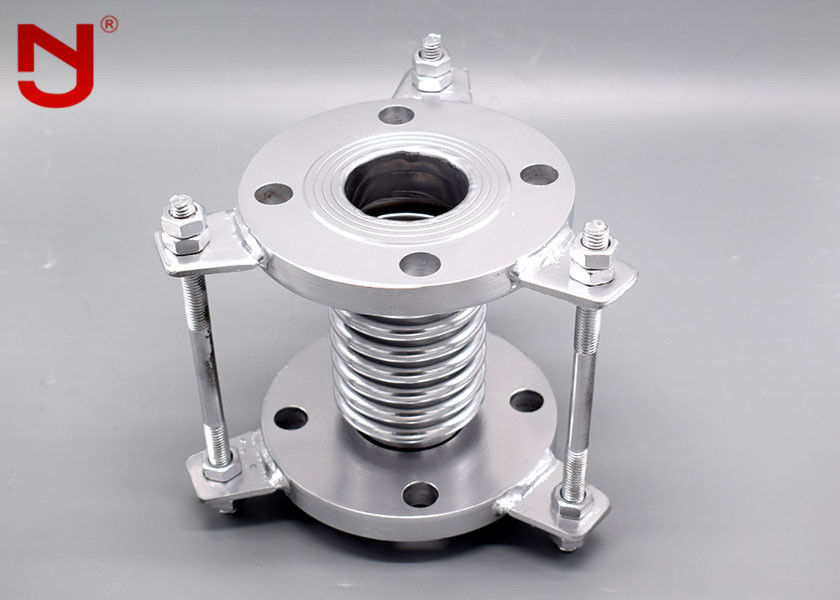

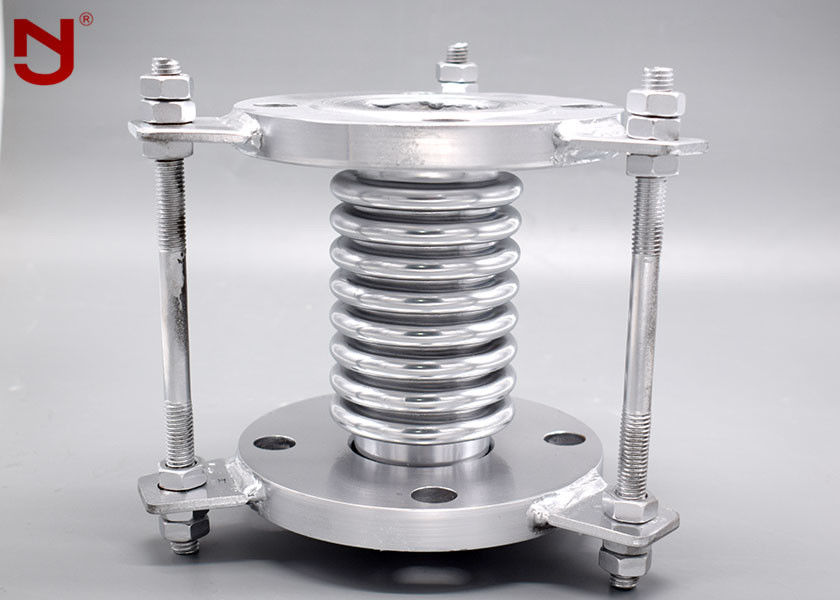

2" - 84" projeto robusto de carregamento de alta pressão de aço inoxidável do corpo da junção de expansão dos foles

A expansão de aço inoxidável do metal flexível grita o compensador do fole da junção de expansão

O tipo interno axial compensador ondulado da pressão, ou a junção de expansão internamente pressurizada axial são um tipo de compensador ondulado. É um equipamento para compensar a mudança dimensional causada pela expansão térmica ou pela vibração mecânica do encanamento/canalização/embarcação através do componente elástico do compensador ondulado. Baseado sobre acima, pode diminuir o esforço de deformação no encanamento e na vida útil do aumento do encanamento.

Material estrutural: O compensador ondulado pode ser feito do metal e do metaloide. Geralmente, o material do metal um inclui a liga de aço inoxidável, resistente à corrosão austenítica & o metaloide um do quando etc. incluir o material de PTFE, de borracha e composto.

Espessura de parede: Refira a espessura de parede, há compensador ondulado da grosso-parede e compensador ondulado da fino-parede. Grosso é usado na maior parte para que a embarcação de pressão compense própria deformação térmica da embarcação. Em virtude de sua pouca dosagem da compensação, somente 1~2 ondas necessárias com espessura de parede em 3~22mm geralmente. Para fino, o compensador ondulado é usado na parte flexível do encanamento. Sua espessura do monolayer é menos de 3mm (a espessura da maioria de aço inoxidável é 0.2~3mm). Desde que o compensador ondulado usado no encanamento exige a dosagem da compensação tanto quanto possível, a espessura de parede deve ser reduzida em máximo para obter uma flexibilidade mais alta sob locais do pressão-rolamento de satisfação. Considerando a corrosão ambiental, a maioria de compensador ondulado é feito de aço inoxidável. Se um pressão-rolamento mais alto é pedido, a estrutura de aço inoxidável multilayer da parede fina poderia ser melhor.

Número de camada: De acordo com a camada, o compensador ondulado pode ser dividido em foles da único-dobra e em foles da multi-dobra. A fabricação de foles da único-dobra é simples com baixo custo. É usada frequentemente na condição da carga inoperante junto com a compensação do deslocamento. Nos locais do projeto de satisfação do pressão-rolamento, a dosagem da compensação, a rigidez e a vida de fadiga, foles da único-dobra têm a melhor concorrência. os foles da Multi-dobra (frequentemente mais de 2 camadas) são de uso geral no encanamento crucial na condição da carga alterna. Comparado com os foles da único-dobra, a multi-dobra uma tem menos rigidez e melhor resistência da fadiga sob o mesmo rolamento da pressão.

Estrutura: O compensador corrugado igualmente pode ser dividido em duas classes de tipo simples e complexo devido à estrutura diferente. Ambos eles podiam soldar a haste da tração se for necessário. A haste da tração enfraquecerá a pressão axial causada pela pressão interna no encanamento, quando nenhum tal efeito se nenhuma haste da tração.

Tipo de conexão: O compensador corrugado tem dois tipos do tipo de conexão, da conexão soldada & da conexão da flange.

Características do produto: O tipo interno axial compensador ondulado pode ser montado ou desmontado facilmente com projeto avançado, construção racional no tamanho compacto. Tem uma série de característica proeminente, tal como a resistência da alta & baixa temperatura, a resistência de alta pressão, resistência de corrosão, vida útil antifatigue, longa, pressão-rolamento alto, grande dosagem da compensação, rolamento periódico axial do movimento, redução de ruído excelente & etc….

Os produtos caracterizam:

• As junções de expansão compensator&metal são usadas em uma grande variedade de conduzir o tocompensate da aplicação para a expansão térmica ou a contração e para absorver movimentos da vibração ou da tubulação do equipamento.

• Nós fabricamos único, de fio duplo e multiplicamos foles testaveis em tamanhos diferentes usando a precisão que forma a tecnologia.

• São usados como um elemento elástico retrátil da compensação, têm as vantagens do funcionamento thereliable, bom desempenho, estrutura compacta.

• As junções de expansão compensator&Metal absorvem o movimento no encanamento causado por mudanças do theraml.

• Durabilidade e resistência química excelente.

• Amplamente utilizado para absorver a expansão termal nos sistemas de tubulação que importam-se a água, vapor, petróleo e gás

• Os foles são de aço inoxidável com flanges de solda, fixo ou flutuação.

• Os compensadores dos foles ou as junções de expansão inoxidáveis são projetados de acordo com as condições do projeto do anúncio dos client'sspecifications

• Barras de comando disponíveis, como necessário.

• Os tamanhos padrão variam de 2" com 84".
