Lugar de origem:
China
Marca:
JINGNING
Certificação:
CE
Número do modelo:
JDZ
Contacte-nos
Vídeo

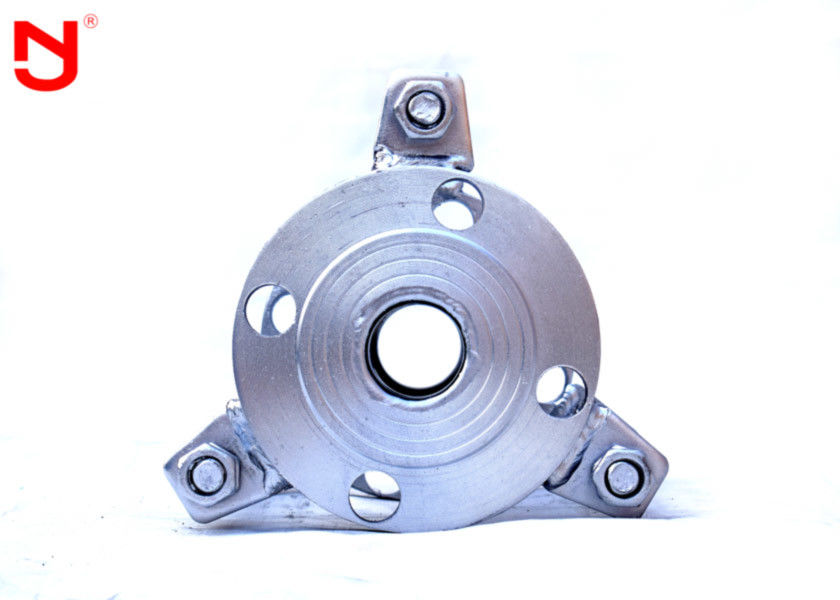

A expansão lateral de aço inoxidável industrial grita de aço inoxidável
O compensador é chamado igualmente a junção de expansão, ou a junção do deslizamento. Pelo trabalho constitua o corpo principal dos foles, a estrutura do suporte, e o fim das flanges, da tubulação e do outro tipo de accessories.as de componentes da compensação. Use seu assunto do trabalho grita a deformação telescópica eficazmente, para absorver o tamanho da mudança do encanamento, a tubulação, o recipiente, etc. que é produzido pela razão do psiquiatra frio dos porões do calor, ou o deslocamento do encanamento da compensação, dos catetes, dos recipientes, o axial, o lateral e o angular.
Pode igualmente ser usado para a redução da vibração da redução de ruído. Amplamente utilizado na indústria moderna.
a fim impedir a tubulação de aquecimento da alta temperatura, devido ao alongamento ou deformação ou dano térmico do esforço de temperatura causado pelo encanamento, precisa de ajustar-se no compensador do encanamento, para compensar o alongamento térmico que reduz o esforço da parede e o papel da força do bellaw universal o mais structurebest da telha da válvula ou do suporte no metal de aço inoxidável de borracha flangeado flexível da tubulação do fabricante do fole grita a junção de expansão.
| DN |
Número da onda |
Categoria da pressão (Mpa) |
Área disponível (cm2) |
Tamanho máximo (milímetro) |
Comprimento (milímetros) | |||||
| 0,25 | 0,6 | 1 | 1,6 | 2,5 | Flange JDZ/F |
Tubulação JDZ/F | ||||
| Compensação axial milímetro N/mm | ||||||||||
| 32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 110 | 160/250 | 264/210 |
| 16 | 50/11 | 46/14 | 41/14 | 36/32 | 31/47 | 220 | 244/291 | 316/320 | ||
| 40 | 8 | 25/28 | 22/44 | 20/44 | 18/89 | 15/10 | 23 | 130 | 164/259 | 269/260 |
| 16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/55 | 240 | 230/304 | 319/400 | ||
| 50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/13 | 37 | 150 | 172/276 | 282/230 |
| 16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/70 | 260 | 240/342 | 347/450 | ||
| 65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 170 | 215/294 | 300/260 |
| 12 | 42/16 | 38/22 | 38/32 | 34/40 | 29/50 | 280 | 260/334 | 340/470 | ||
| 80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 200 | 240/338 | 344/260 |
| 10 | 53/14 | 49/17 | 49/21 | 43/26 | 38/33 | 230 | 270/368 | 374/300 | ||
| 100 | 6 | 45/47 | 45/60 | 40/75 | 35/93 | 29/11 | 121 | 220 | 235/317 | 323/280 |
| 10 | 76/26 | 74/32 | 64/40 | 57/50 | 49/63 | 260 | 305/381 | 387/320 | ||
| 125 | 5 | 48/38 | 42/47 | 38/59 | 34/74 | 29/92 | 180 | 250 | 282/314 | 316/320/600 |
| 9 | 85/23 | 77/29 | 66/36 | 58/45 | 50/56 | 290 | 382/386 | 388/360 | ||
| 150 | 5 | 49/42 | 44/50 | 40/62 | 34/78 | 29/97 | 257 | 250 | 282/389 | 338/320 |
| 8 | 79/34 | 71/43 | 64/51 | 54/59 | 46/65 | 290 | 356/399 | 402/360 | ||
| 200 | 4 | 52/49 | 46/55 | 42/68 | 38/78 | 34/11 | 479 | 300 | 280/384 | 348/370/200 |
| 6 | 73/31 | 65/44 | 59/52 | 53/58 | 48/78 | 340 | 340/402 | 402/420 | ||
| 250 | 4 | 72/30 | 65/34 | 59/42 | 52/45 | 47/55 | 796 | 330 | 315/379 | 415/420/300 |
| 6 | 108/16 | 97/21 | 87/35 | 79/39 | 71/47 | 360 | 393/459 | 493/460 | ||
| 300 | 4 | 72/51 | 65/55 | 59/59 | 52/65 | 47/71 | 1105 | 340 | 366/427 | 466/480 |
| 6 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 400 | 464/525 | 564/520 | ||
| 350 | 4 | 72/58 | 65/62 | 59/67 | 52/74 | 47/81 | 1307 | 340 | 397/452 | 497/480 |
| 6 | 108/38 | 97/41 | 87/44 | 79/48 | 71/47 | 420 | 509/564 | 609/540 | ||
| 400 | 4 | 72/54 | 65/58 | 59/62 | 52/68 | 47/75 | 1611 | 340 | 412/478 | 512/480/430 |
| 6 | 108/36 | 97/39 | 87/43 | 79/47 | 71/52 | 420 | 522/588 | 622/560 | ||
