Podem ser personalizadas juntas de expansão de borracha para tubos Ansi dupla esfera flexível
Junção de expansão de borrachaO sistema de tubulação é concebido com esferas duplas para absorver o movimento da tubulação, liberar a tensão,Reduzir o ruído/vibração do sistema, compensar o desalinhamento/deslocamento e proteger as máquinas e equipamentos em rotação dos choques de arranque.As juntas de expansão de borracha podem ser feitas de diferentes materiais de borracha, dependendo do meio e da aplicaçãoSão concebidos para suportar os movimentos e as vibrações axiais, horizontais, angulares e torsionais nas condutas.
Características de desempenho doJunção de expansão de borracha
De borracha dupla esférica eexpansão jÓleooferecerem um desempenho, fiabilidade e longevidade ultra-elevados, melhorando assim a segurança das instalações e a integridade mecânica dos equipamentos.Devido à inserção de produtos especialmente concebidos em sistemas de tubulação rígidos,Articulação eexpansãosão capazes de:
1Redução do ruído mecânico
2- Compensa a excentricidade.
3Eliminar a eletrólise entre metais diferentes
Dados técnicos deJunção de expansão de borracha
|
Principais dadosJunção de expansão de borracha de esfera dupla
|
| Diâmetro nominal ((DN)) |
Duração |
Deslocamento axial ((mm) |
Deslocamento horizontal |
Ângulo de deflexão |
| mm |
polegada |
mm |
Extensão |
Compressão |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
Dois e meio |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. Os requisitos especiais da junta de expansão de flange podem ser personalizados de acordo com o desenho do usuário.BSENA bola de borracha de uma máquina de fabricação de borracha de borracha de borracha de borracha de borracha de borracha de borracha de borrachaarticulação de expansão com flangePode ser utilizado como borracha natural, EPDM, borracha de cloroprene, borracha de butil, borracha de butadieno, borracha de fluoro, etc., quando oarticulação de expansão com flange Se o condutor de água superior a DN200 for utilizado para abastecimento de água por suspensão, o condutor deve ter um suporte fixo ou um suporte fixo, caso contrário oarticulação de expansão com flangedevem ser equipados com um dispositivo anti-caída.

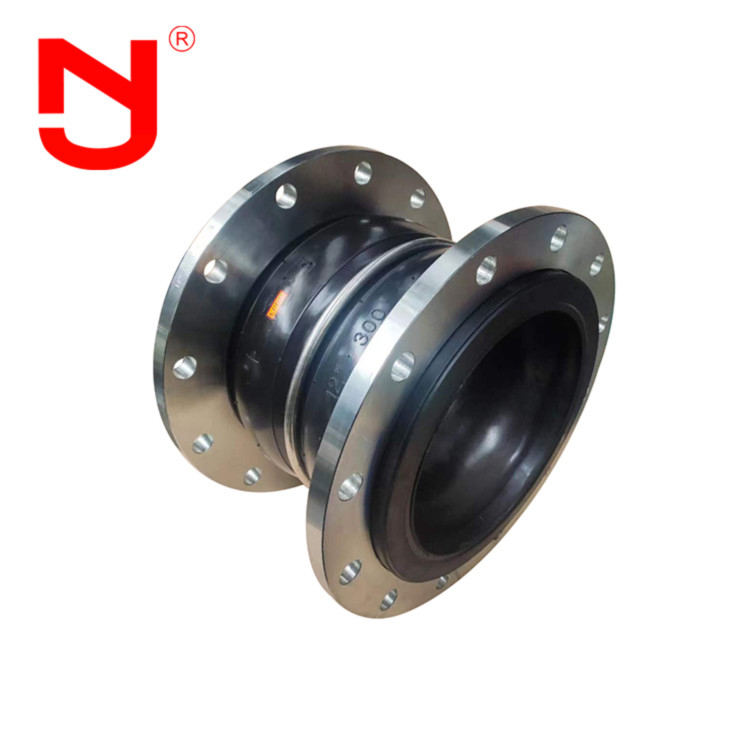

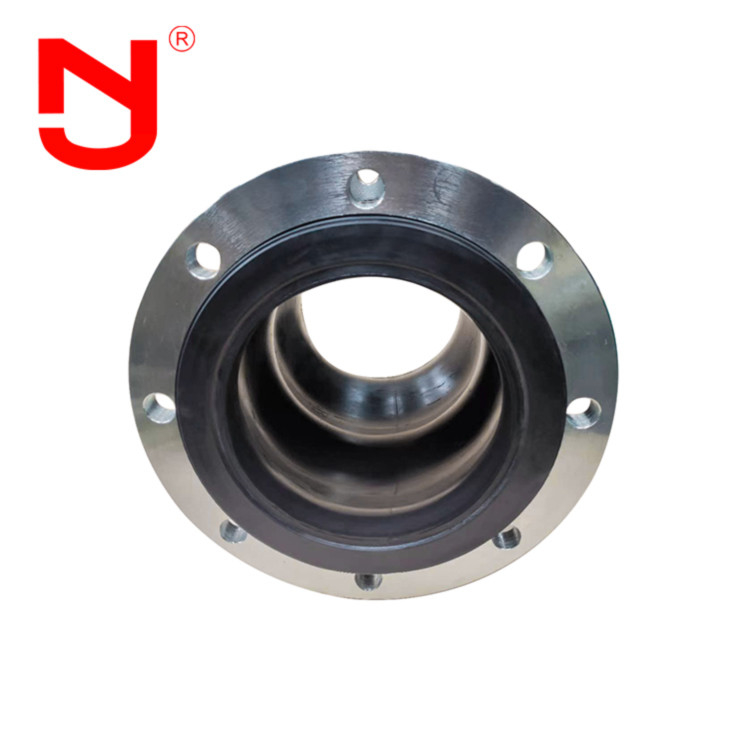

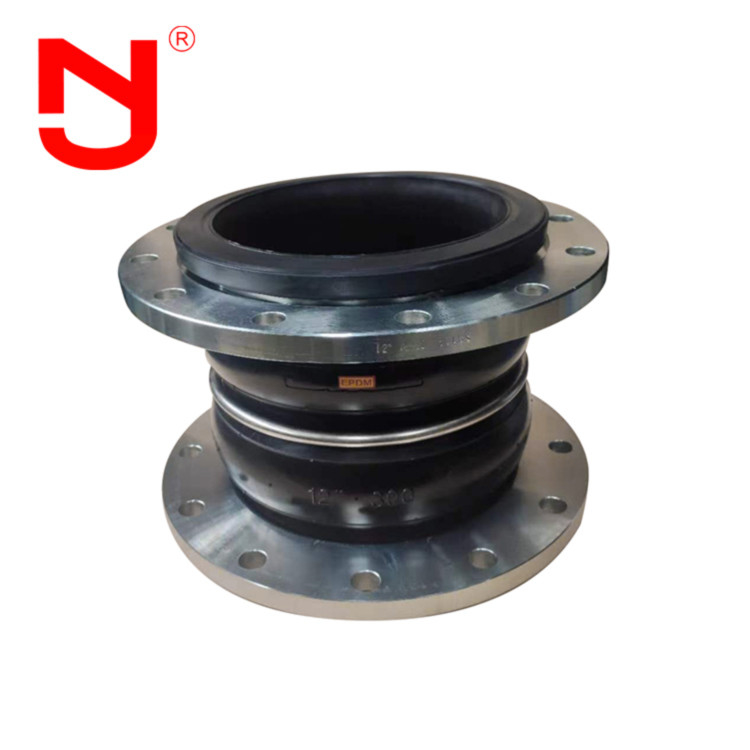

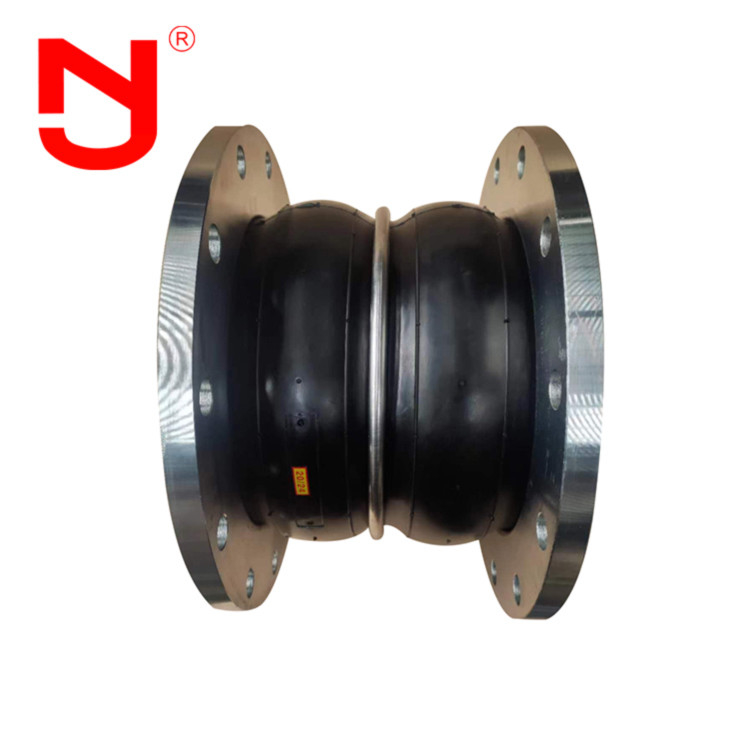

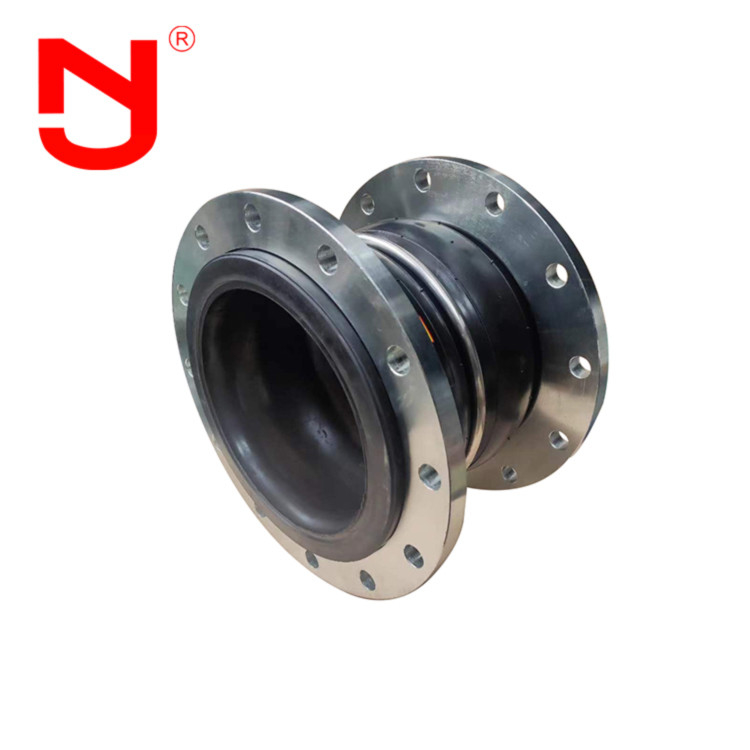

Junção de expansão de borracha Os detalhes mostram
Junção de expansão de borrachaFluxo de produção
Sabes como é umJunção de expansão de borrachaVamos ver com o JINGNING.
É muito importante selecionar o jÓleo eexpansão, para compreender a compatibilidade do meio e do material selecionado doÓleo eexpansão, o intervalo de temperatura total, pressão total e vácuo total, a quantidade de movimento necessária e o tamanho entre as flanges dos tubos.Os engenheiros de aplicações da JINGNING podem ajudar a determinar oÓleo eexpansãopara qualquer aplicação.
Junção de expansão de borracha Aplicação
Junção de expansão de borrachasão amplamente utilizadas em vários sistemas de tubulação, tais como a ligação de jÓleo eexpansão- com bombas e válvulas, equipamento de combate a incêndios e tubulações com grandes vibrações; tubulações com frequentes alterações de calor e frio.Duplo sFerreiraUber eexpansão jÓleoé utilizado principalmente para a remota captação e transporte de água e esgoto, abastecimento de água e refrigeração de água circulante de usinas de energia térmica, transporte por tubulação da indústria metalúrgica,água condensadaA indústria química, a refrigeração e a diluição da indústria petroquímica e a ligação flexível entre oleodutos de longa e curta distância noutras indústrias.- Esqueça.FerreiraUber eexpansão jÓleoTem uma elevada resistência ao desgaste, jÓleo eexpansãoTambém é adequado para todas as indústrias de granulados e em pó e gases de baixa temperatura.
Perguntas frequentes
Q1: Qual é o pacote de r- Um conjunto de expansão?
A1: A embalagem é uma caixa de cartão e uma caixa de revestimento de madeira reforçada.
Q2: Qual é o MOQ derarticulação de expansão ubber?
A2: 1 pc. Podemos entregar qualquer quantidade de acordo com as suas exigências.
Q3: Qual é o comprimento da face a facerarticulação de expansão ubber?
A3: O comprimento face a face pode ser L130, L152, L203... Também podemos aceitar comprimento personalizado de acordo com seus requisitos.
Q4: Qual é o material da flange (anéis de retenção)?
A: O material da flange pode ser aço carbono, aço inoxidável e ferro dúctil.
