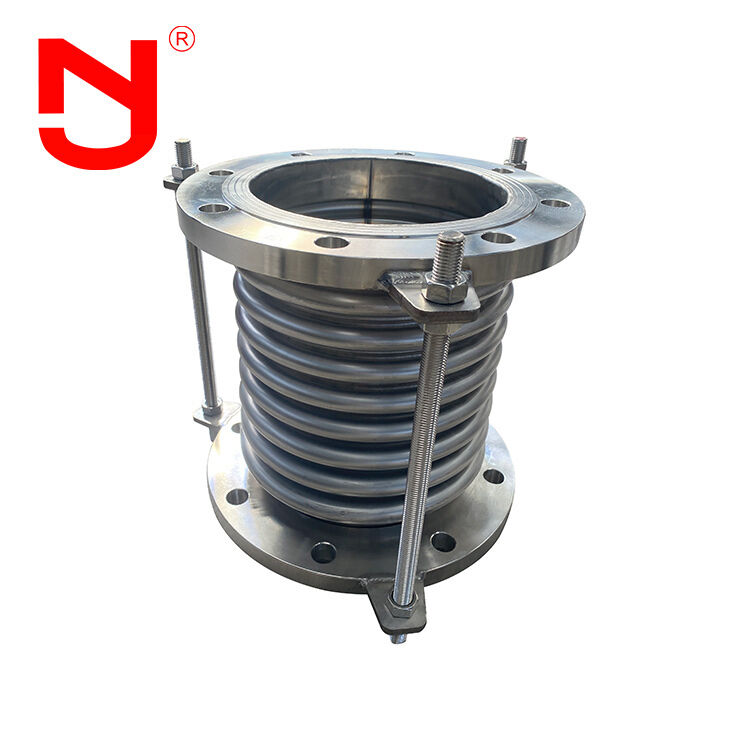

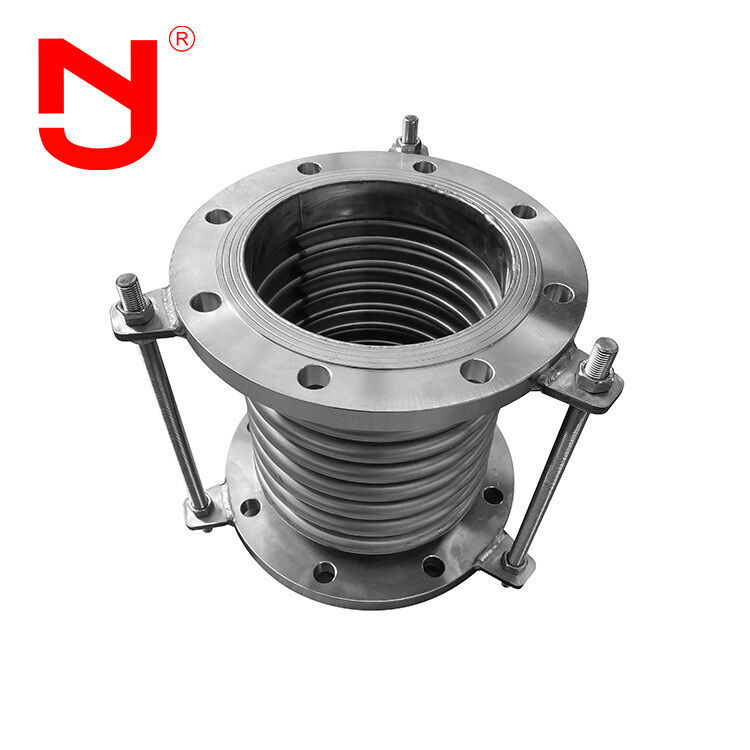

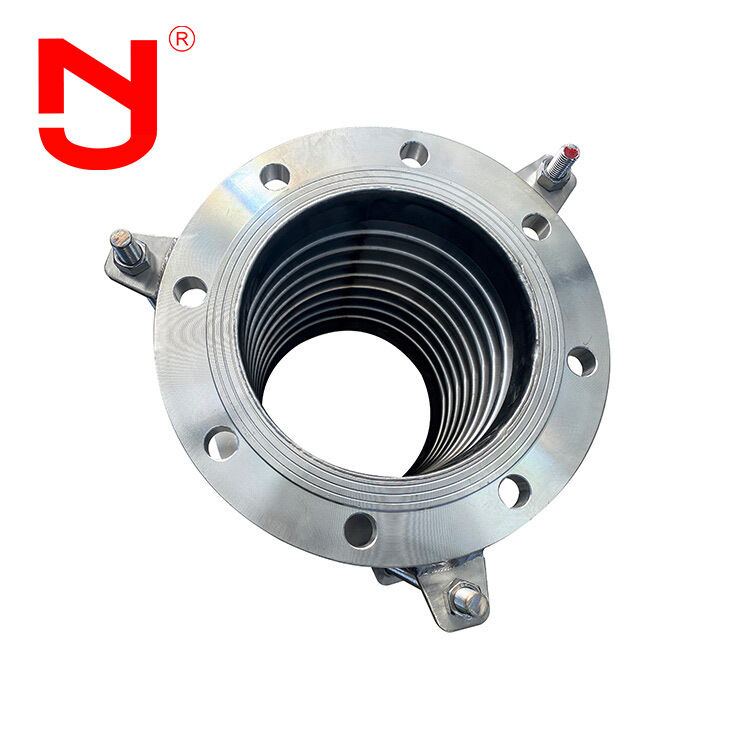

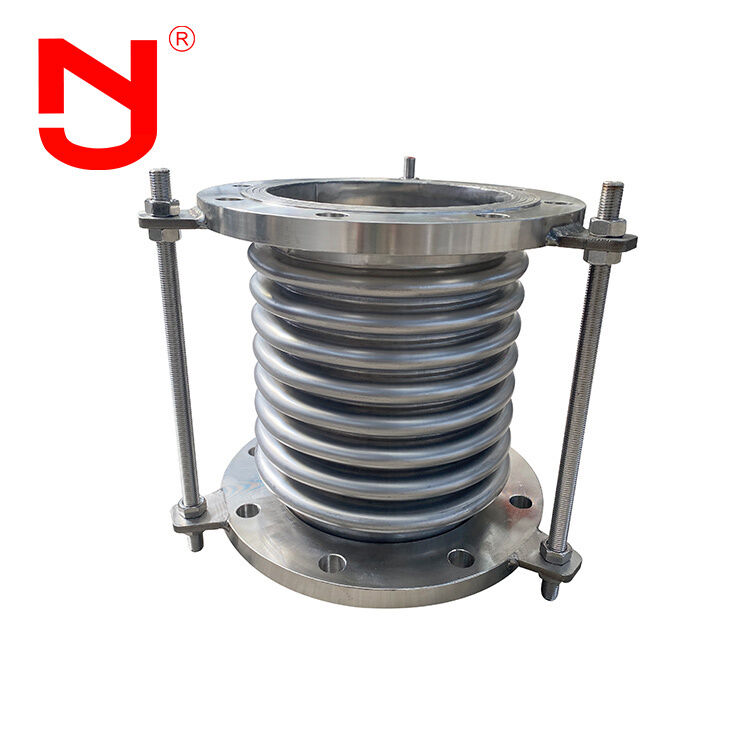

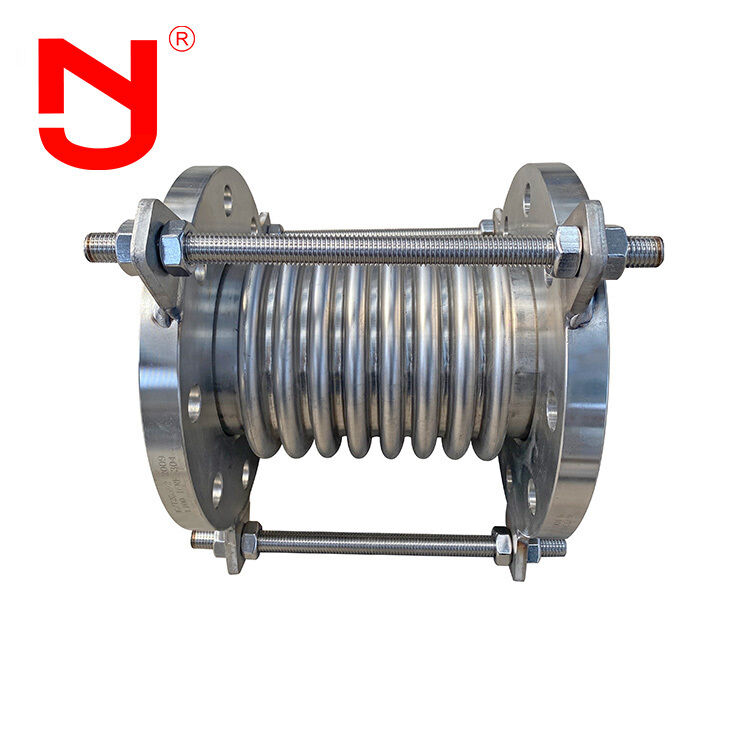

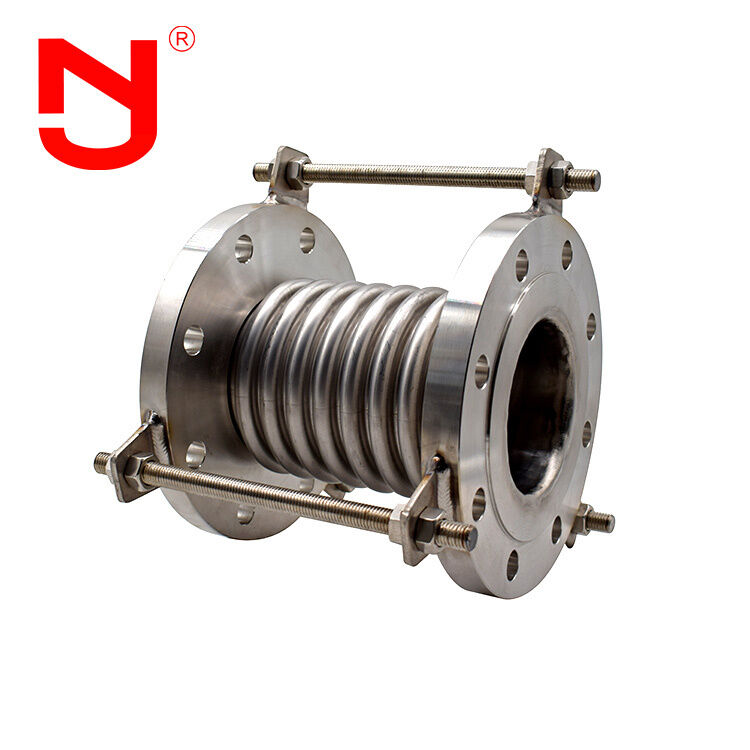

Compensador de fole de junta de expansão térmica
Esta junta de expansão flexível foi projetada para absorver movimentos térmicos, vibrações e tensões mecânicas em sistemas de tubulações industriais. Apresentando uma estrutura de fole multicamadas, proporciona excelente adaptabilidade ao deslocamento axial, lateral e angular, protegendo as tubulações contra danos causados por mudanças de temperatura e cargas dinâmicas.
Principais recursos de desempenho
- Absorve deformação térmica axial, transversal e angular
- Reduz o impacto da vibração do equipamento nas tubulações
- Compensa a deformação da tubulação causada pela atividade sísmica
- Protege contra danos causados por subsidência de terra
Especificações Técnicas
| Diâmetro (mm) |
Grau de pressão (Mpa) |
Área Disponível (c㎡) |
Diâmetro externo máximo (mm) |
Comprimento (mm) |
| 32 |
1,0/1,6/2,5 |
16 |
225 |
160-250/264-280 |
| 40 |
1,0/1,6/2,5 |
23 |
244 |
164-259/269-289 |
| 50 |
1,0/1,6/2,5 |
37 |
259 |
172-276/282-306 |
| 65 |
1,0/1,6/2,5 |
55 |
270 |
215-294/300-322 |
| 80 |
1,0/1,6/2,5 |
81 |
284 |
240-338/344-366 |
| 100 |
1,0/1,6/2,5 |
121 |
304 |
235-317/323-345 |
| 125 |
1,0/1,6/2,5 |
180 |
334 |
282-314/316-342 |
| 150 |
1,0/1,6/2,5 |
257 |
364 |
282-339/338-367 |
Processo de Fabricação
Nossas juntas de expansão térmica são fabricadas para atender aos padrões internacionais, incluindo GB, ISO, DIN, ANSI e BS. Com 17 anos de experiência em design, oferecemos soluções customizadas para diversas aplicações industriais.
Opções de materiais
- Corpo do fole: Aço inoxidável 304, 316L
- Materiais do flange: aço carbono Q235, aço inoxidável 304, 316L
Vantagens do produto
- Preços competitivos direto da fábrica
- 17 anos de experiência em fabricação com 5 anos de experiência em exportação
- Rigoroso controle de qualidade que excede os padrões da indústria
- Base de molde personalizada e serviços OEM disponíveis
- Amostras grátis disponíveis
- Grande estoque para entrega rápida
Aplicativos
Nossas juntas de expansão flexíveis são amplamente utilizadas em processamento químico, refino de petróleo, geração de energia, indústria leve, instalações nucleares, metalurgia, maquinário, instrumentação, construção naval e aplicações aeroespaciais. Eles compensam diferenças de temperatura, evitam vibrações, reduzem o impulso da tubulação sobre o equipamento e acomodam assentamentos da fundação.
Perguntas frequentes
P: A Junta de Expansão Térmica pode ser marcada com logotipo personalizado?
R: Sim, fornecemos serviços OEM/ODM, incluindo marcas personalizadas.
P: Quais são as opções de comprimento face a face?
R: Os comprimentos padrão incluem L130, L152, L203, com comprimentos personalizados disponíveis.
P: Você pode fornecer desenhos de produtos?
R: Sim, fornecemos desenhos técnicos detalhados mediante solicitação.
P: Quais certificações vocês oferecem?
R: Nossos produtos atendem aos padrões de certificação CE e ISO.
P: As amostras estão disponíveis?
R: Sim, fornecemos amostras para avaliação de qualidade.
