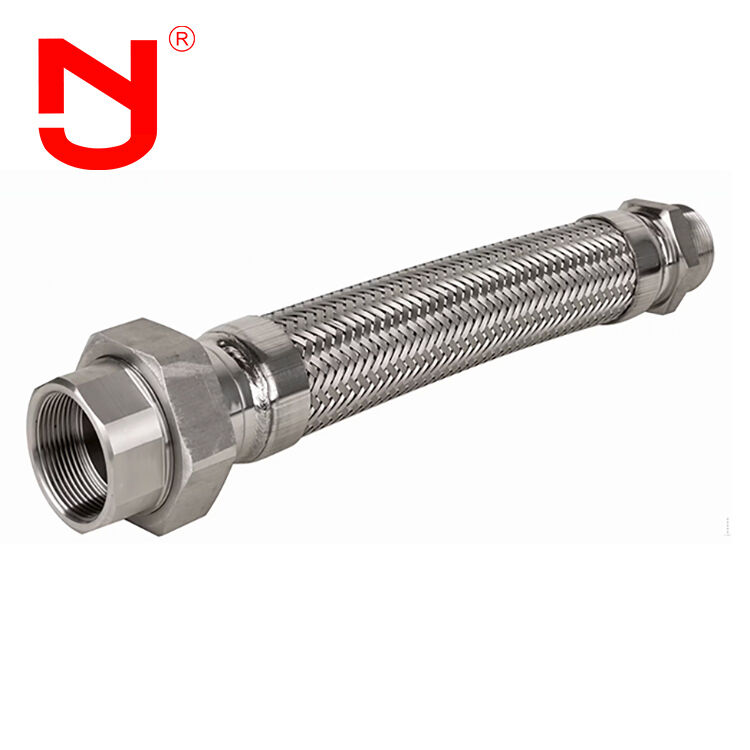

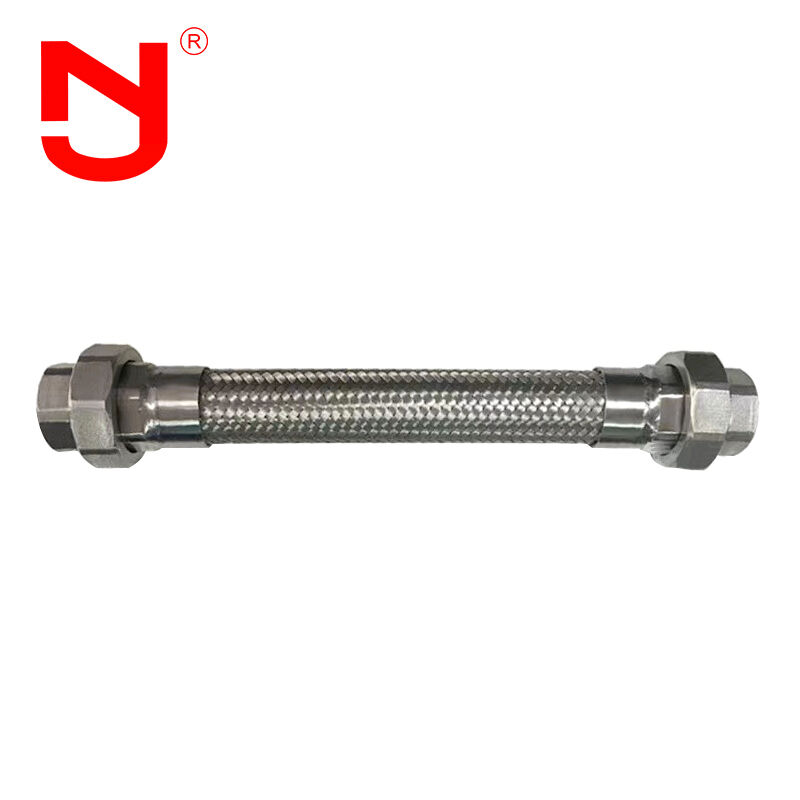

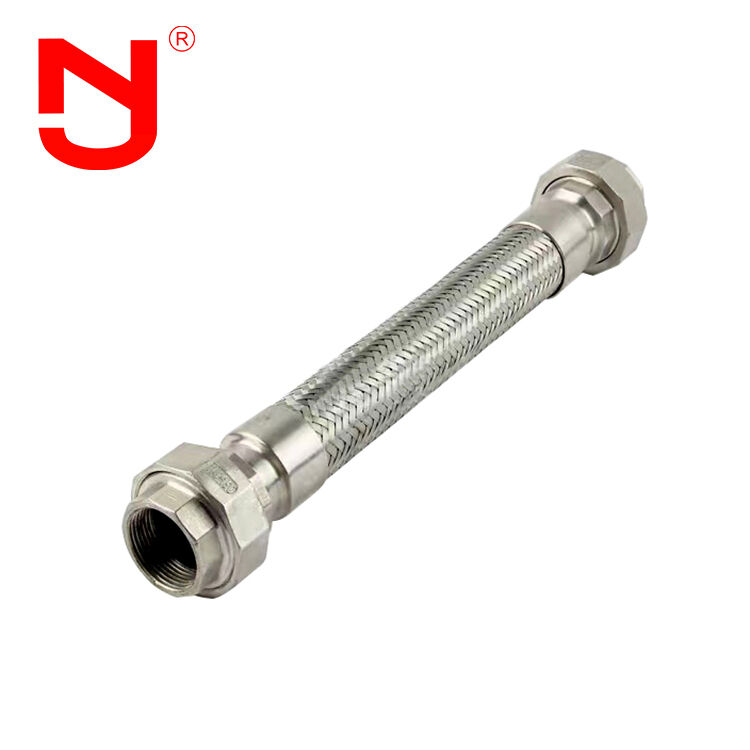

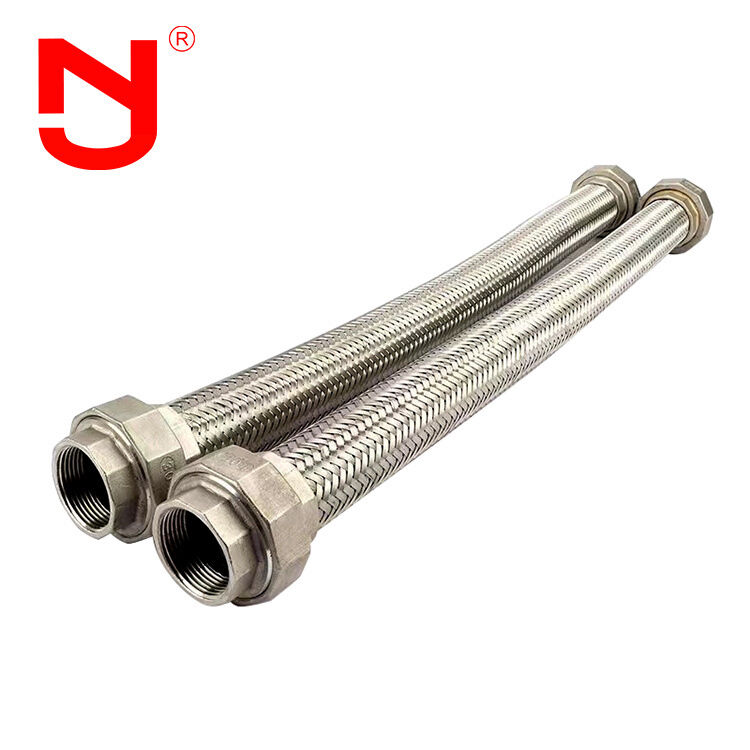

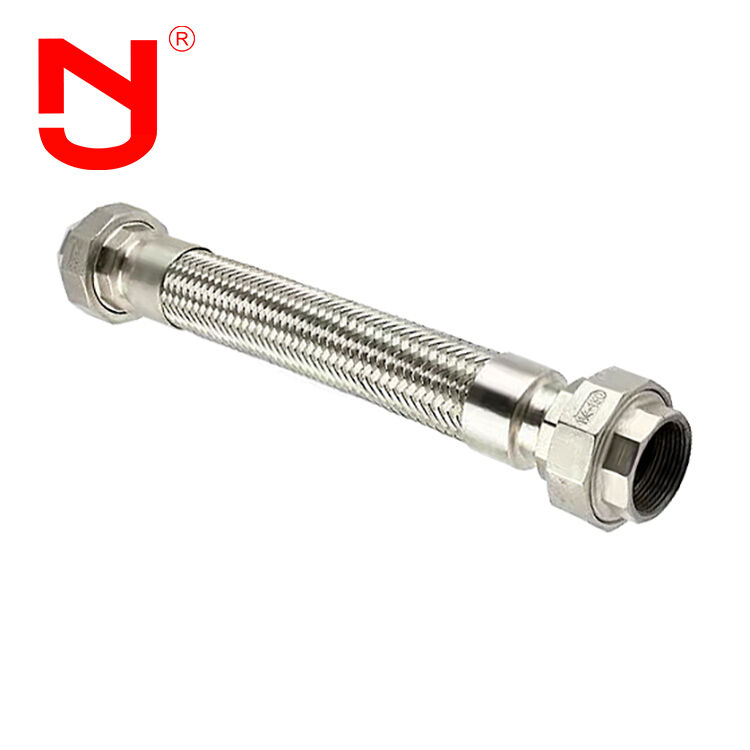

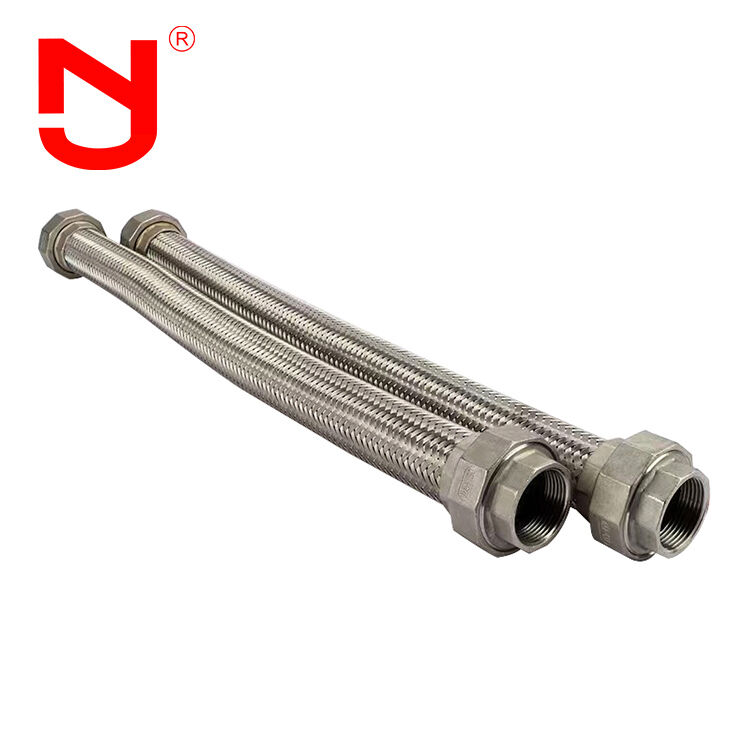

Mangueiras Flexíveis Metálicas Trançadas com União em Aço Inoxidável
As Mangueiras Flexíveis com União em Aço Inoxidável são projetadas com uma mangueira interna corrugada de aço inoxidável e reforço trançado de aço inoxidável, apresentando conexões de extremidade do tipo união para instalação e remoção diretas. Essas mangueiras são projetadas para absorver vibrações, expansão térmica e desalinhamento em sistemas de tubulação, ao mesmo tempo em que oferecem resistência excepcional à pressão, resistência à corrosão e desempenho confiável à prova de vazamentos em aplicações industriais exigentes.
Características de Desempenho
O principal componente elástico de nossas juntas de expansão flexíveis são os foles de aço inoxidável. Por meio de capacidades de expansão e flexão, essas juntas acomodam movimentos de tubulação em direções axial, transversal e angular, fornecendo:
- Absorção de deformação térmica axial, transversal e angular em tubulações
- Absorção de vibração de equipamentos, minimizando o impacto na tubulação
- Compensação da deformação da tubulação causada por atividade sísmica e assentamento do solo
Especificações Técnicas
| Diâmetro (mm) |
Classe de Pressão (MPa) |
Área Disponível dos Foles (cm²) |
Diâmetro Externo Máximo (mm) |
Comprimento (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo de Fabricação
Nossas Mangueiras Flexíveis com União em Aço Inoxidável são fabricadas para atender aos diversos requisitos de aplicação com engenharia de precisão e materiais de qualidade.
Especificações do Material:
• Corpo dos Foles: Aço Inoxidável 304, 316L
• Materiais dos Flanges: Aço carbono Q235, aço inoxidável 304, 316L
Com mais de 17 anos de experiência em design na fabricação de juntas de expansão flexíveis, juntas de expansão de borracha, juntas de fole metálicas e conexões de tubulação industrial, os produtos JINGNING estão em conformidade com os padrões internacionais, incluindo GB, ISO, DIN, ANSI, BS, JIS e requisitos personalizados.
Vantagens do Produto
- Preços competitivos direto da fábrica
- 17 anos de experiência em fabricação com 5 anos de experiência em exportação
- Inspeções rigorosas de qualidade que excedem os padrões da indústria
- Configurações de base de molde personalizadas e serviços OEM
- Amostras de produtos de cortesia disponíveis
- Amplo estoque para disponibilidade imediata
Aplicações Industriais
Devido à sua flexibilidade excepcional, nossos conectores flexíveis de tubulação compensam efetivamente as diferenças de temperatura e outras deformações entre equipamentos e tubulações. Eles evitam a transmissão de vibrações, reduzem o empuxo da tubulação no equipamento e acomodam o assentamento desigual da fundação do tanque. Essas juntas de expansão flexíveis são amplamente utilizadas em processamento químico, refino de petróleo, geração de energia, indústria leve, aplicações nucleares, metalurgia, máquinas, instrumentação, setores marítimo e aeroespacial. À medida que as aplicações industriais e civis de tubulações de energia e calor continuam a se expandir, a demanda por conectores flexíveis de tubulação de alto desempenho continua a crescer.
Perguntas Frequentes
P1: As Mangueiras Flexíveis com União em Aço Inoxidável podem ser marcadas com um logotipo personalizado?
R1: Sim, fornecemos serviços abrangentes de OEM e ODM, incluindo marcação de logotipo personalizado.
P2: Qual é o comprimento face a face das Mangueiras Flexíveis com União em Aço Inoxidável?
R2: Os comprimentos padrão incluem L130, L152, L203, com comprimentos personalizados disponíveis para atender a requisitos específicos.
P3: Você pode fornecer desenhos das Mangueiras Flexíveis com União em Aço Inoxidável?
R3: Sim, fornecemos desenhos técnicos detalhados. Entre em contato conosco para obter a documentação específica do conector flexível de tubulação.
P4: Quais certificados das Mangueiras Flexíveis de Aço Inoxidável para Gás com União você pode fornecer?
R4: Fornecemos certificações CE e ISO para garantir a qualidade e conformidade do produto.
