Conectores de tubos flexíveis de tubos metálicos trançados

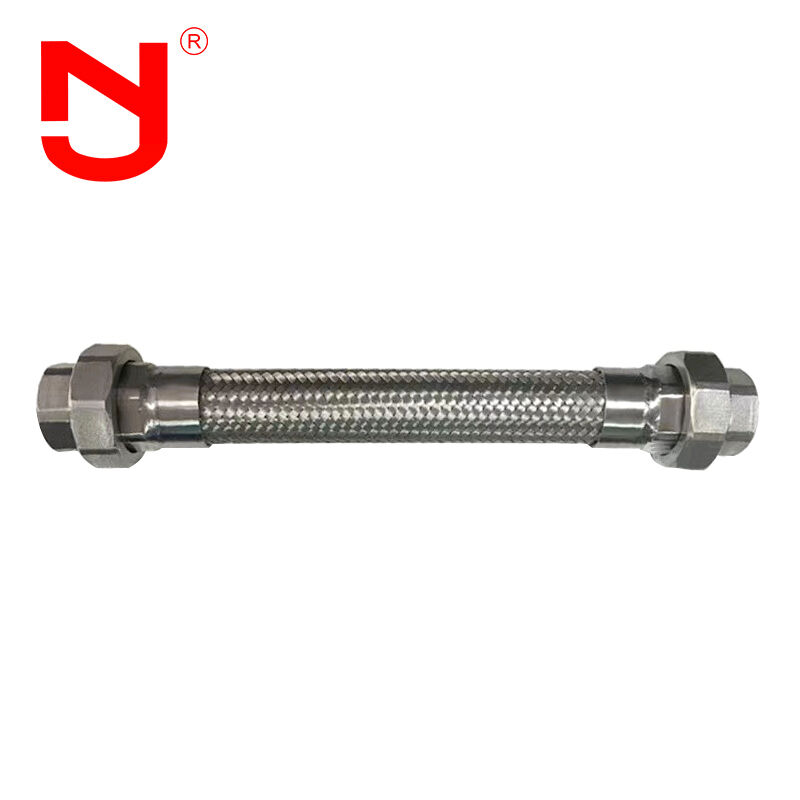

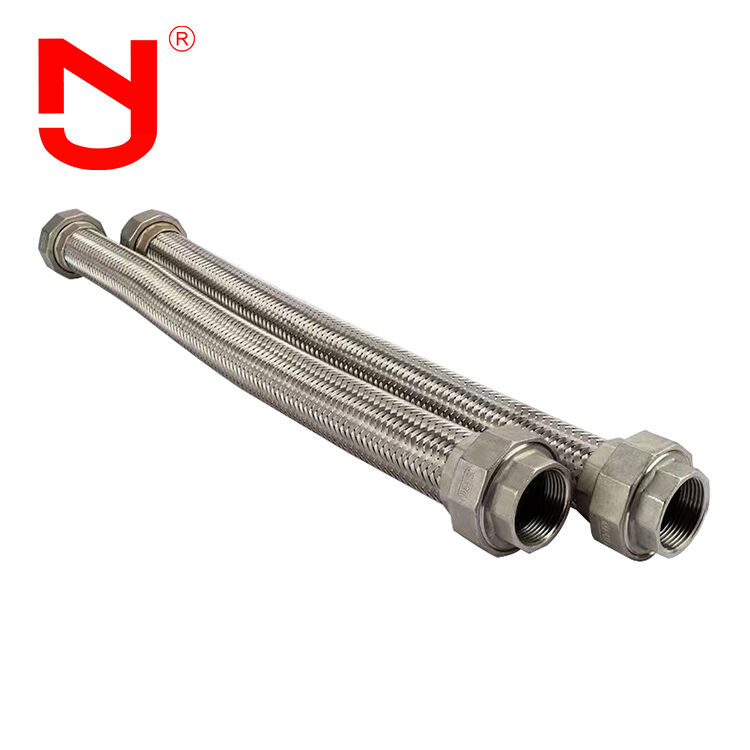

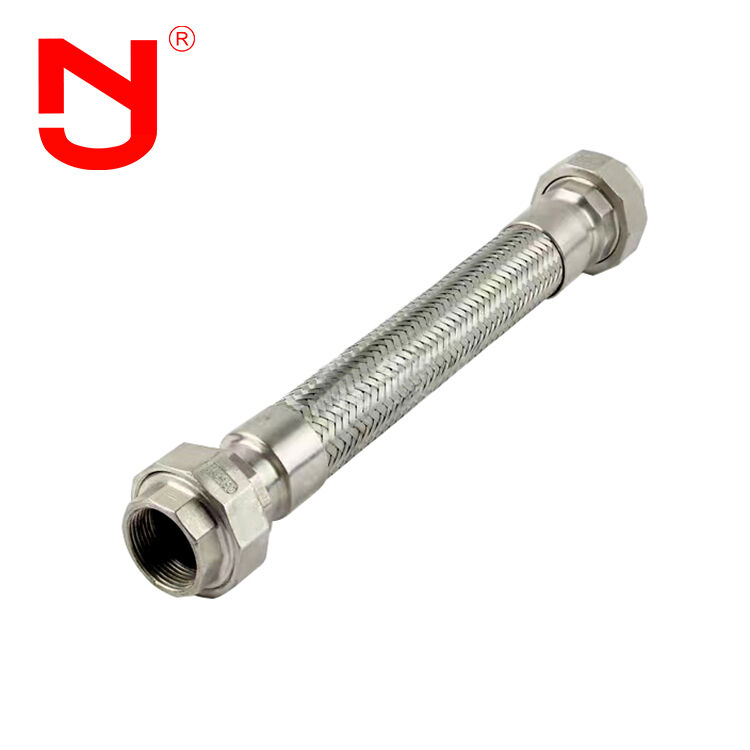

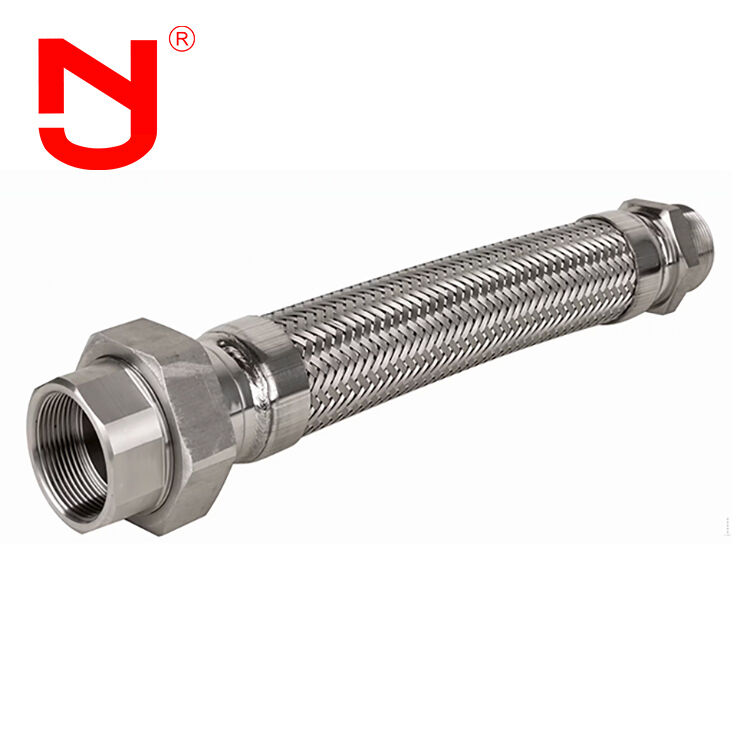

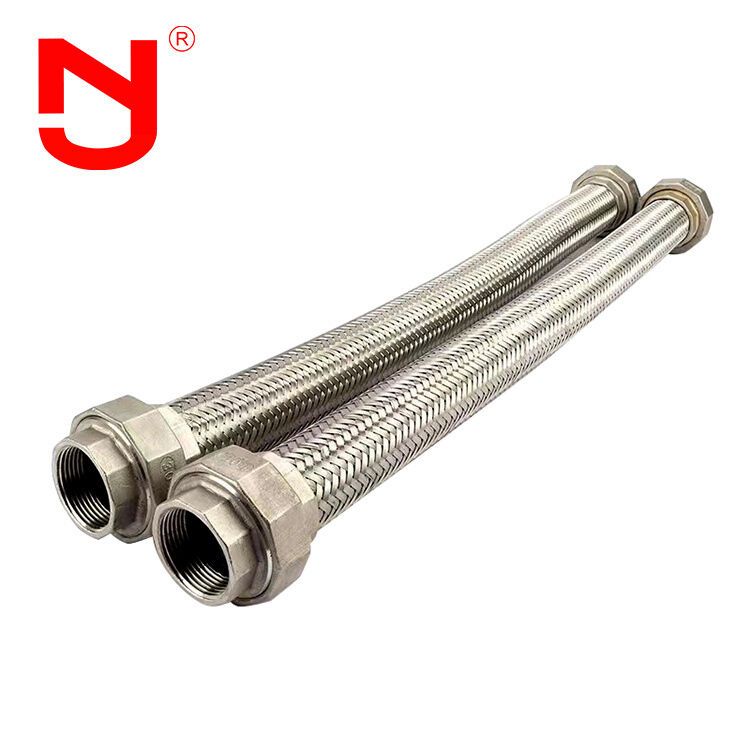

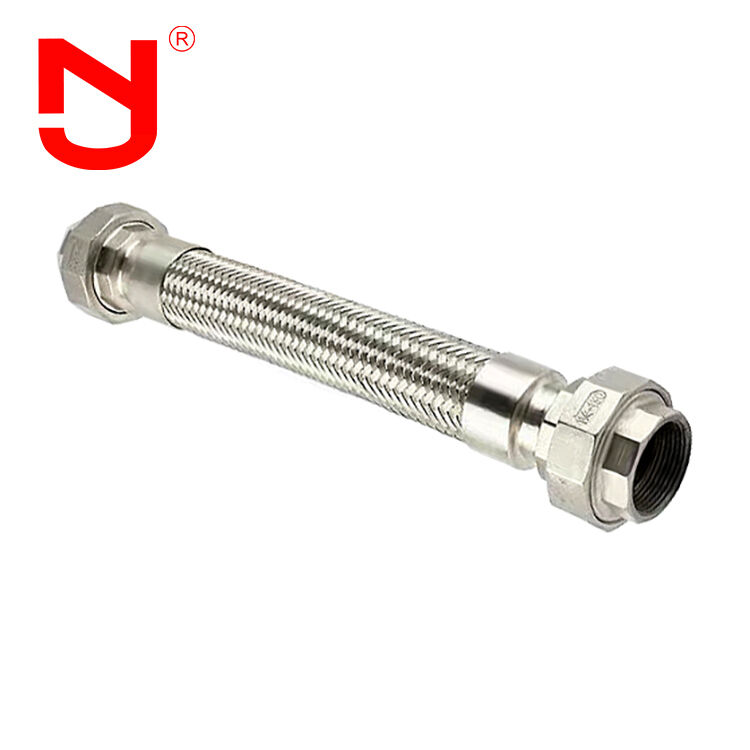

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsSão concebidos para acomodar vibrações, expansão térmica e ligeiro desalinhamento nos sistemas de tubulação, proporcionando ao mesmo tempo capacidade de alta pressão, resistência à corrosão e segurança,Conexões herméticas para aplicações industriais de fluidos e gases.
Características de desempenho
O principal elemento elástico da junta de expansão flexível são fuzis de aço inoxidável.direcções transversais e angulares.
- Absorve a deformação térmica axial, transversal e angular das condutas
- Reduz o impacto das vibrações do equipamento nos sistemas de tubulação
- Compensações por deformações de tubulações causadas por atividade sísmica e sedimentação do solo
Especificações técnicas
Dados principais da mangueira de metal
| Diâmetro em mm |
Grau de pressão (Mpa) |
Área disponível de abóbora (cm2) |
Tamanho máximo do diâmetro externo (mm) |
Duração (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 a 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172 a 306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 a 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 a 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 a 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo de Fabricação
Conectores de tubos flexíveis do tipo da União O aço inoxidável pode ser transformado em diferentes tipos de acordo com os requisitos específicos da aplicação.
Especificações do material
- Corpo de carcaça: aço inoxidável 304, 316L
- Materiais da flange: aço carbono Q235, aço inoxidável 304, 316L
A Jingning traz mais de 17 anos de experiência em design na fabricação de juntas flexíveis de expansão, juntas de expansão de borracha, juntas de fole de metal, juntas de desmontagem e outros acessórios de tubos industriais.As nossas juntas de expansão flexíveis cumprem normas internacionais incluindo a GB, ISO, DIN, ANSI, BS, JIS, bem como requisitos personalizados.
Vantagens do produto
- Preços directos de fábrica competitivos
- 17 anos de experiência na fabricação com 5 anos de experiência na exportação
- Controlo de qualidade rigoroso que excede os padrões da indústria
- Especificações de base de molde personalizadas e serviços OEM
- Disponíveis amostras gratuitas do produto
- Extenso inventário para entrega rápida
Aplicações
Devido à sua flexibilidade, estes conectores de tubos compensam a deformação do diferencial de temperatura e outros movimentos entre equipamentos e tubulações, impedem a transmissão de vibrações,Reduzir o empuxo da tubulação sobre o equipamentoAs juntas de expansão flexíveis são amplamente utilizadas em várias indústrias, incluindo processamento químico, refino de petróleo, geração de energia, indústria leve,Aplicações nucleares, metalurgia, máquinas, instrumentação, setores marítimo e aeroespacial.
Perguntas Frequentes
P1: Os conectores de tubos flexíveis de aço inoxidável do tipo da União podem ser marcados com um logotipo personalizado?
A: Sim, eles podem ser marcados com o seu logotipo.
P2: Qual é o comprimento de face a face dos conectores de tubos flexíveis de aço inoxidável do tipo Union?
A2: Os comprimentos padrão face a face incluem L130, L152, L203.
P3: Pode fornecer desenhos de conectores flexíveis de tubos de aço inoxidável do tipo da União?
A3: Sim, fornecemos desenhos técnicos detalhados.
Q4: Que certificados de conectores de tubos flexíveis do tipo da União de aço inoxidável pode fornecer?
A4: Fornecemos certificações CE e ISO para os nossos produtos.
