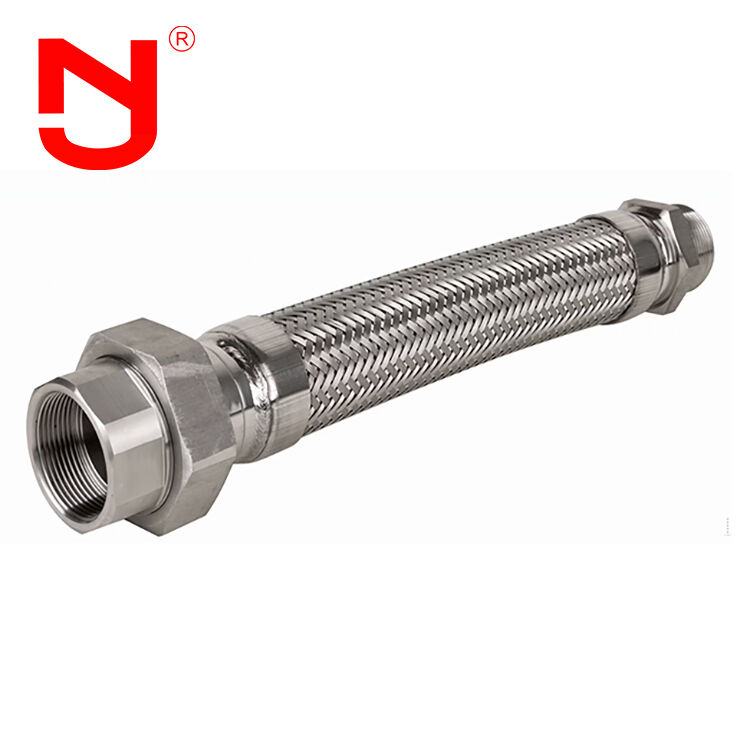

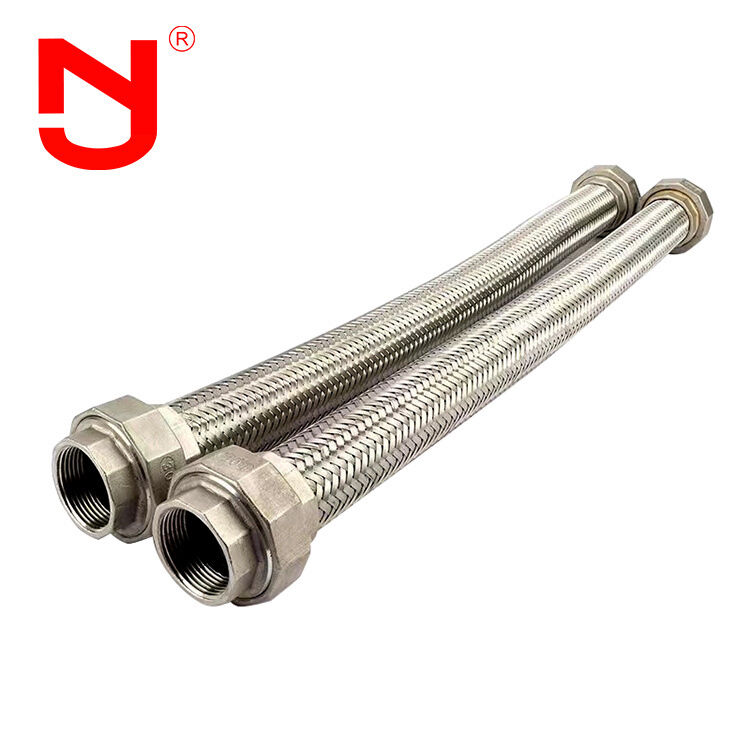

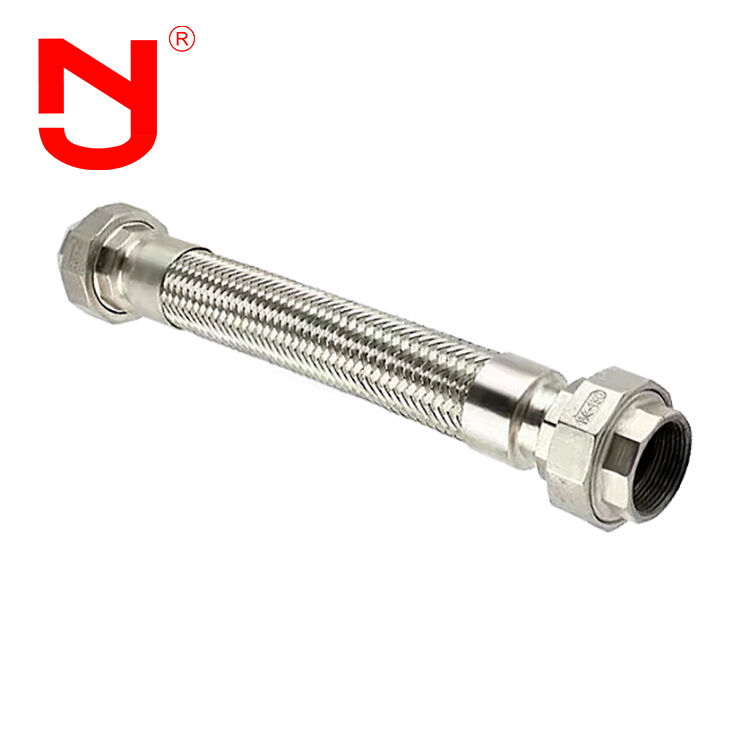

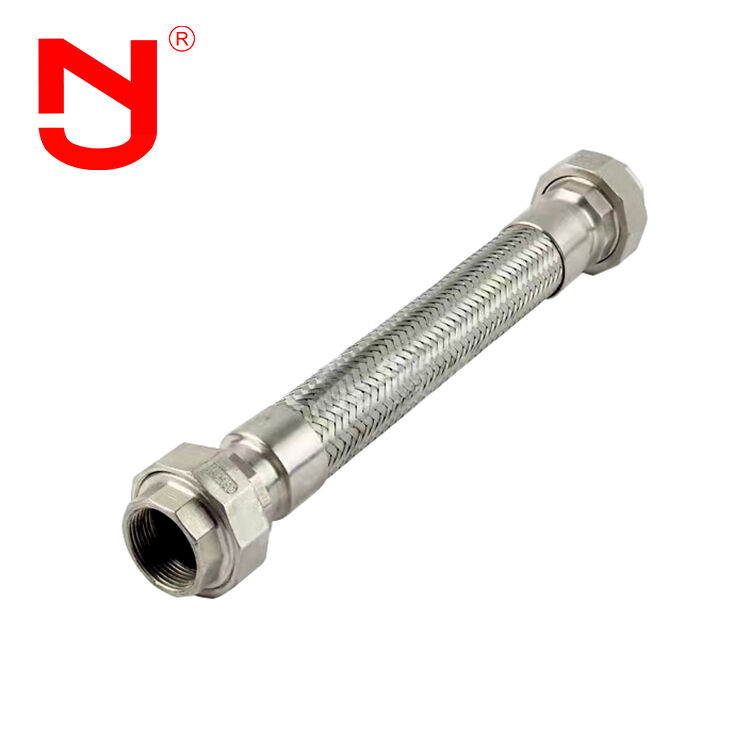

Mangueira Metálica Flexível Trançada de Aço Inoxidável Tipo União
Uma Mangueira Flexível de Aço Inoxidável Tipo União é um componente de tubulação flexível feito de uma mangueira interna corrugada de aço inoxidável com reforço trançado de aço inoxidável, equipado com conexões de extremidade do tipo união. Ele foi projetado para absorver vibrações, compensar a expansão térmica e corrigir pequenos desalinhamentos em sistemas de tubulação, oferecendo alta resistência, resistência à corrosão e desempenho confiável e à prova de vazamentos em aplicações industriais exigentes.
Características de Desempenho
O principal elemento elástico da junta de expansão flexível é o fole de aço inoxidável. Através da expansão e flexão dos foles, a junta de expansão flexível acomoda o movimento da tubulação nas direções axial, transversal e angular. A junta de expansão flexível pode desempenhar os seguintes papéis:
- Absorve a deformação térmica axial, transversal e angular da tubulação
- Reduz o impacto da vibração do equipamento nos sistemas de tubulação
- Compensa a deformação da tubulação causada por terremotos e subsidência do solo
Parâmetros Técnicos
Especificações da Mangueira Metálica
| Diâmetro (mm) |
Classe de Pressão (Mpa) |
Área Disponível do Fole (c㎡) |
Diâmetro Externo Máximo (mm) |
Comprimento (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo de Fabricação
As Linhas Flexíveis Trançadas de Metal Tipo União podem ser processadas em diferentes tipos de acordo com as diferentes necessidades:
- Materiais do Corpo do Fole: Aço Inoxidável 304, 316L
- Materiais do Flange: Aço carbono Q235, aço inoxidável 304, 316L
A Jingning tem mais de 17 anos de experiência em design na fabricação de juntas de expansão flexíveis, juntas de expansão de borracha, juntas de fole de metal, juntas de desmontagem, tubulações e outros acessórios de tubulação industrial. A junta de expansão flexível atende aos padrões internacionais como GB, ISO, DIN, ANSI, BS, JIS e requisitos especiais do cliente.
Vantagens do Produto
- Preços competitivos de fábrica
- 17 anos de experiência em fabricação com 5 anos de experiência em exportação
- Inspeção de qualidade rigorosa que excede os padrões da indústria
- Base de molde personalizada e especificações OEM disponíveis
- Amostras grátis fornecidas
- Grande estoque mantido
Aplicações
Devido à sua flexibilidade, os conectores flexíveis de tubulação podem compensar a deformação diferencial de temperatura ou outras deformações entre equipamentos e tubulações, evitar vibrações, reduzir o empuxo da tubulação no equipamento e adaptar-se à acomodação irregular de fundações de tanques. As juntas de expansão flexíveis são amplamente utilizadas na indústria química, refino de petróleo, geração de energia, indústria leve, energia atômica, metalurgia, máquinas, instrumentação, construção naval, aeroespacial e outros setores. Com a aplicação extensiva de tubulações de energia e tubulações de calor em áreas industriais e civis, os requisitos para conectores flexíveis de tubulação continuam a aumentar.
Perguntas Frequentes
P1: A Mangueira Flexível de Aço Inoxidável Tipo União pode ser marcada com um logotipo personalizado?
A1: Sim, pode ser marcada com o seu logotipo. Fornecemos serviços de OEM e ODM.
P2: Qual é o comprimento face a face da Mangueira Flexível de Aço Inoxidável Tipo União?
A2: Os comprimentos face a face padrão incluem L130, L152, L203. Também aceitamos comprimentos personalizados de acordo com suas necessidades.
P3: Você pode fornecer desenhos da Mangueira Flexível de Aço Inoxidável Tipo União?
A3: Sim, fornecemos desenhos técnicos. Entre em contato conosco para receber os desenhos do conector flexível de tubulação.
P4: Quais certificados você pode fornecer para a Mangueira Flexível de Aço Inoxidável Tipo União?
A4: Fornecemos certificações CE e ISO.
