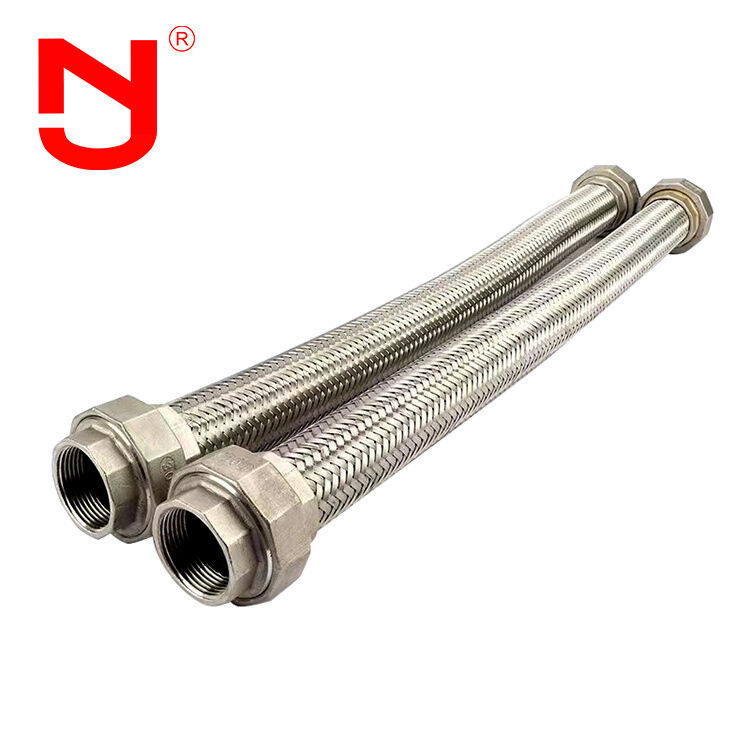

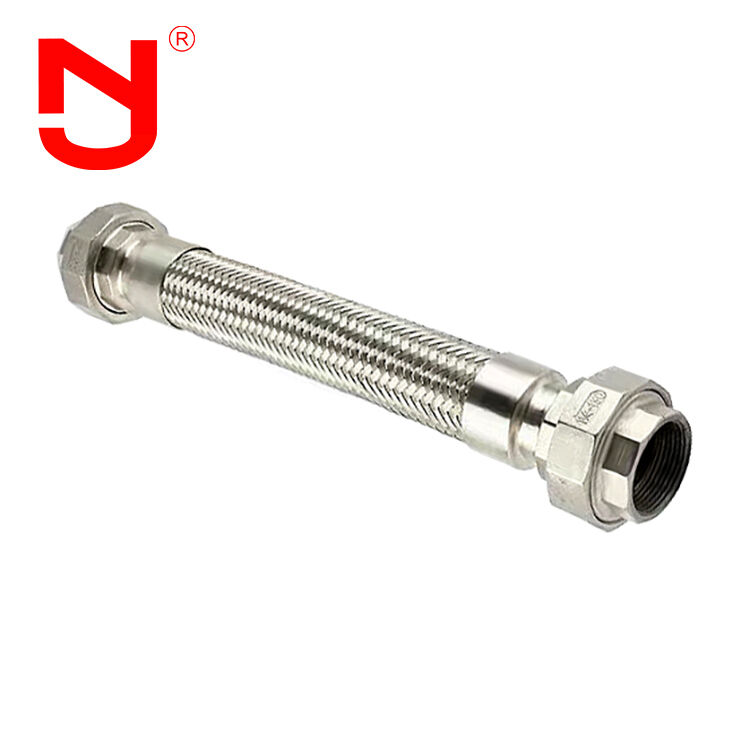

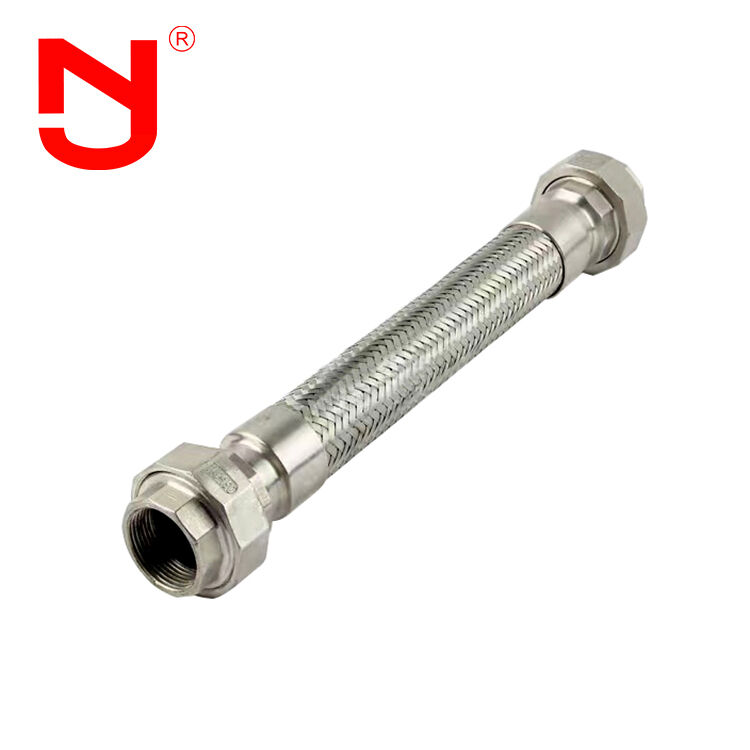

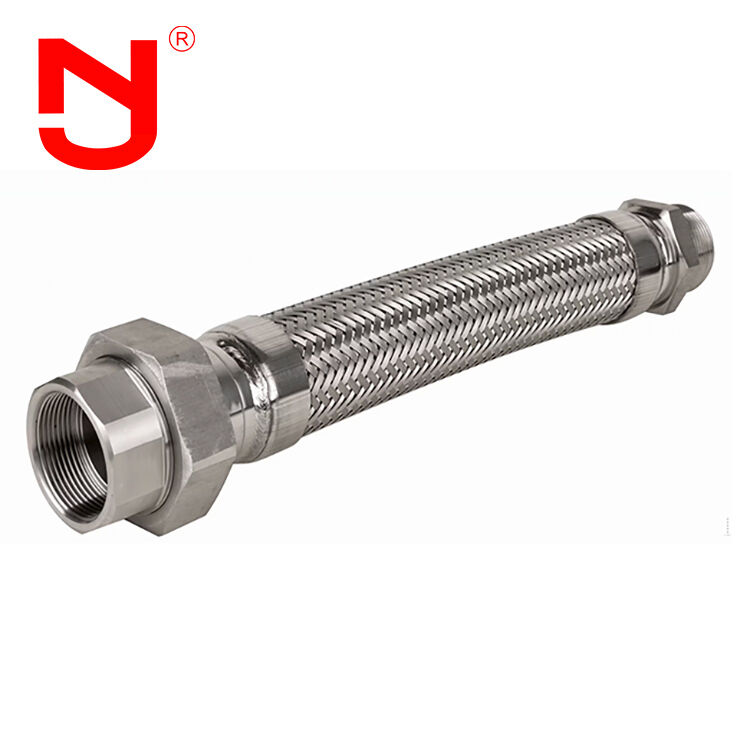

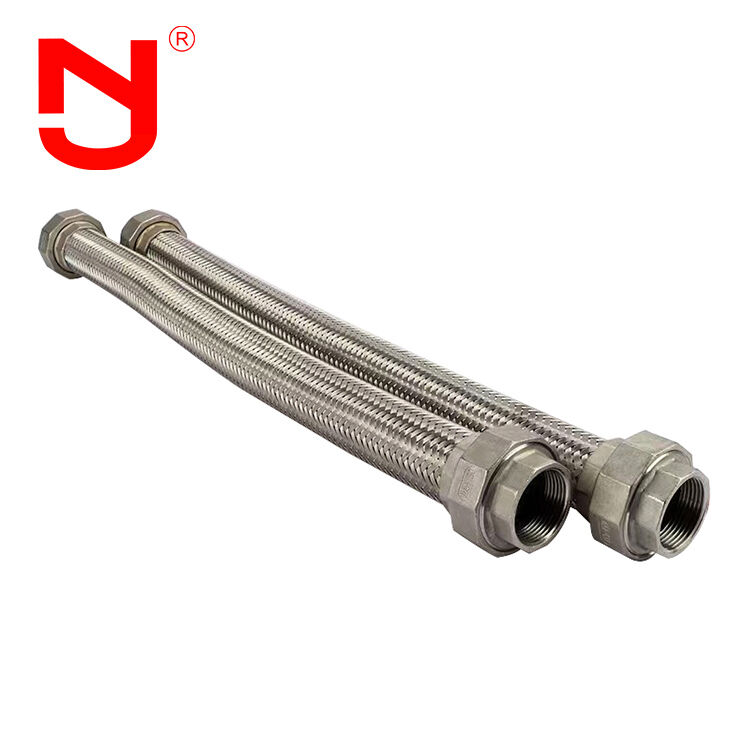

Mangueira Flexível Metálica Trançada de Aço Inoxidável Tipo União para Gás
Uma Mangueira Flexível para Gás Tipo União é uma mangueira de conexão de gás flexível equipada com conexões de extremidade do tipo união que permitem fácil instalação e remoção sem girar a mangueira. Ela é projetada para transportar gás com segurança, acomodando vibrações, expansão térmica e ligeiro desalinhamento em sistemas de tubulação de gás, garantindo uma conexão segura, estanque e durável para aplicações residenciais, comerciais ou industriais de gás.
Características de Desempenho
O principal elemento elástico da junta de expansão flexível é o fole de aço inoxidável. Através da expansão e flexão dos foles, a junta de expansão flexível acomoda o movimento da tubulação nas direções axial, transversal e angular. A junta de expansão flexível pode desempenhar os seguintes papéis:
- Absorve a deformação térmica axial, transversal e angular das tubulações
- Reduz o impacto da vibração do equipamento nos sistemas de tubulação
- Compensa a deformação da tubulação causada por atividade sísmica e assentamento do solo
Especificações Técnicas
Dados principais da Mangueira Metálica:
| Diâmetro (mm) |
Classe de Pressão (Mpa) |
Área Disponível do Fole (c㎡) |
Tamanho Máximo do Diâmetro Externo (mm) |
Comprimento (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo de Fabricação
A Mangueira Flexível para Gás Tipo União pode ser processada em diferentes tipos de acordo com diferentes necessidades:
- Materiais do Corpo do Fole: Aço Inoxidável 304, 316L
- Materiais da Flange: Aço carbono Q235, aço inoxidável 304, 316L
A Jingning tem mais de 17 anos de experiência em design na fabricação de juntas de expansão flexíveis, juntas de expansão de borracha, juntas de fole metálicas, juntas de desmontagem, tubulações e outros acessórios de tubulação industrial. A junta de expansão flexível atende aos padrões internacionais como GB, ISO, DIN, ANSI, BS, JIS e requisitos especiais do cliente.
Vantagens do Produto
- Preços competitivos diretos da fábrica
- 17 anos de experiência em fabricação com 5 anos de experiência em exportação
- Inspeção de qualidade rigorosa, excedendo os padrões da indústria
- Especificações personalizadas da base do molde e serviços OEM
- Amostras de produtos gratuitas disponíveis
- Grande estoque para entrega rápida
Aplicações
Devido à sua flexibilidade, os conectores flexíveis de tubulação podem compensar a deformação diferencial de temperatura ou outras deformações entre equipamentos e tubulações, evitar vibrações, reduzir o empuxo da tubulação no equipamento e adaptar-se ao assentamento irregular da fundação do tanque. As juntas de expansão flexíveis são amplamente utilizadas nos setores químico, refino de petróleo, energia, indústria leve, energia nuclear, metalurgia, máquinas, instrumentação, construção naval, aeroespacial e outros setores industriais. Com a aplicação extensiva de tubulações de energia e tubulações de calor em áreas industriais e civis, os requisitos para conectores flexíveis de tubulação continuam a aumentar.
Perguntas Frequentes
P1: A Mangueira Flexível para Gás Tipo União pode ser marcada com um logotipo personalizado?
R1: Sim, pode ser marcada com seu logotipo. Fornecemos serviços de OEM e ODM.
P2: Qual é o comprimento face a face da Mangueira Flexível para Gás Tipo União?
R2: O comprimento face a face pode ser L130, L152, L203... Também aceitamos comprimentos personalizados de acordo com suas necessidades.
P3: Você pode fornecer desenhos da Mangueira Flexível para Gás Tipo União?
R3: Sim, fornecemos desenhos detalhados. Entre em contato conosco para obter o desenho do conector flexível de tubulação.
P4: Quais certificados da Mangueira Flexível para Gás Tipo União você pode fornecer?
R4: Fornecemos certificados CE e ISO.
