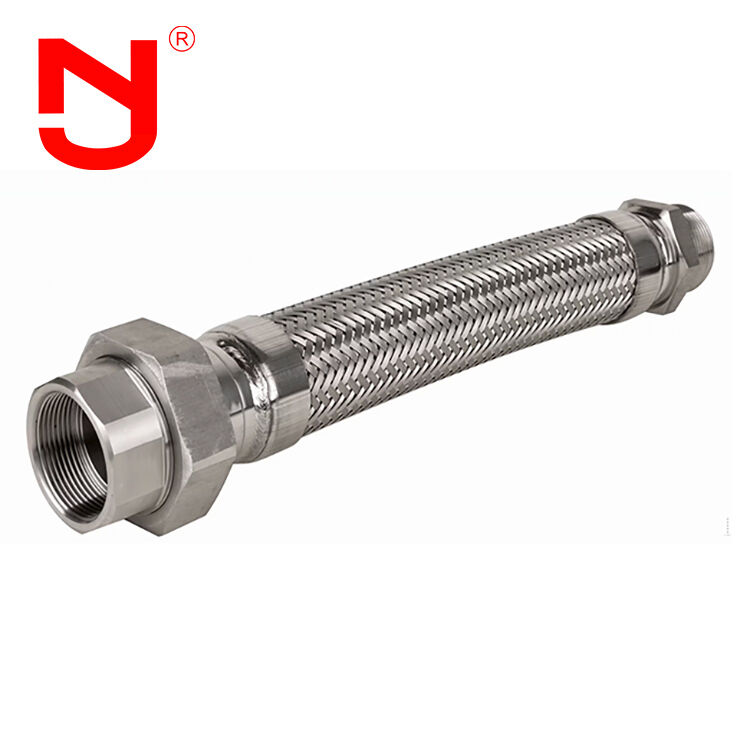

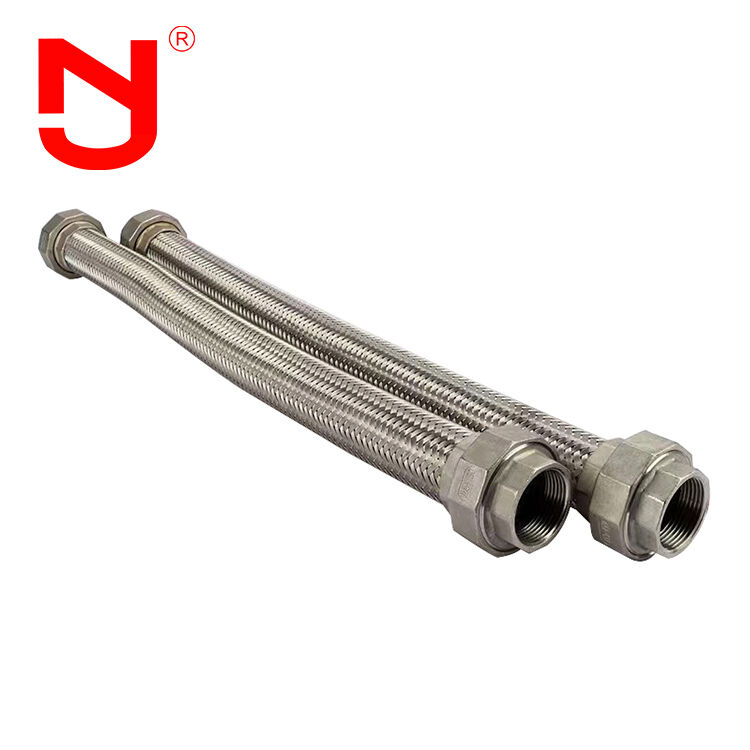

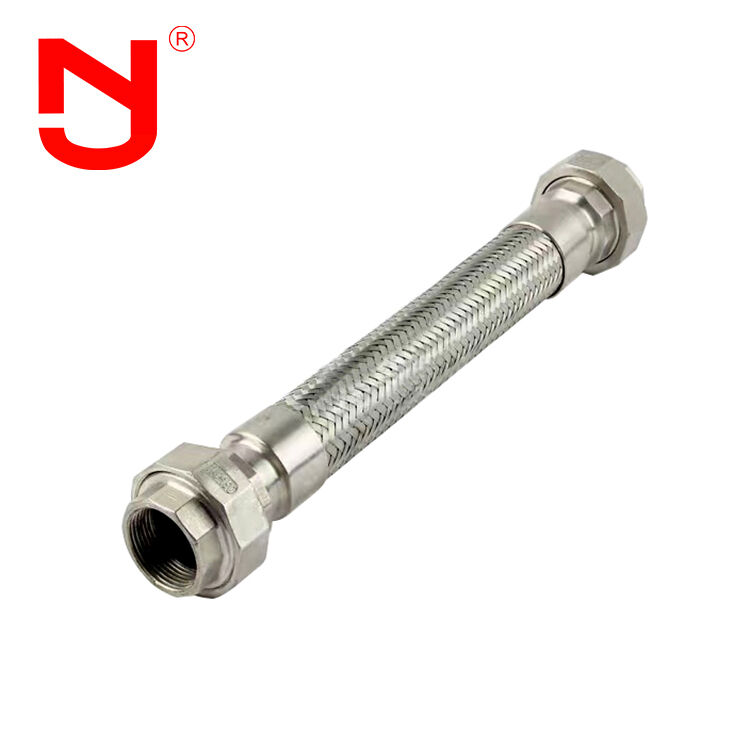

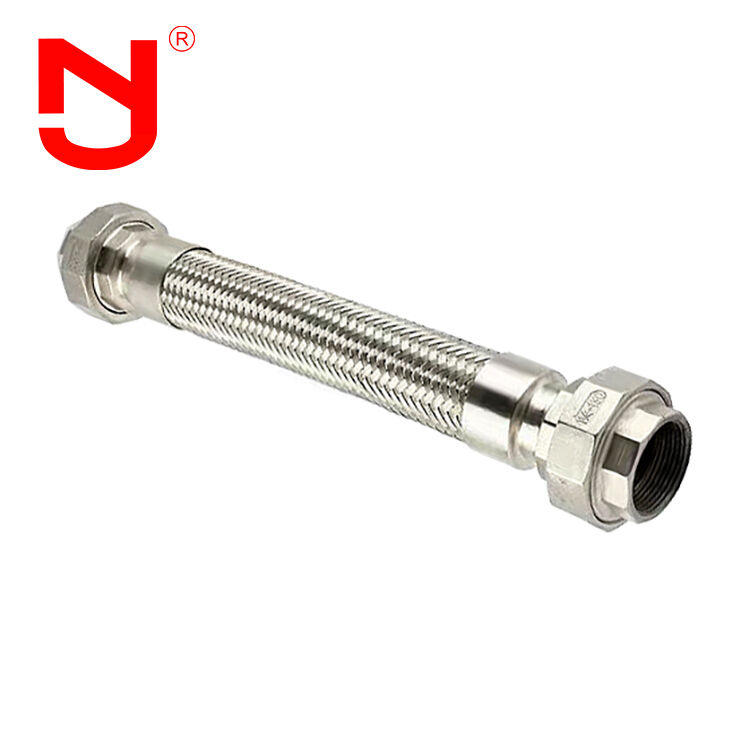

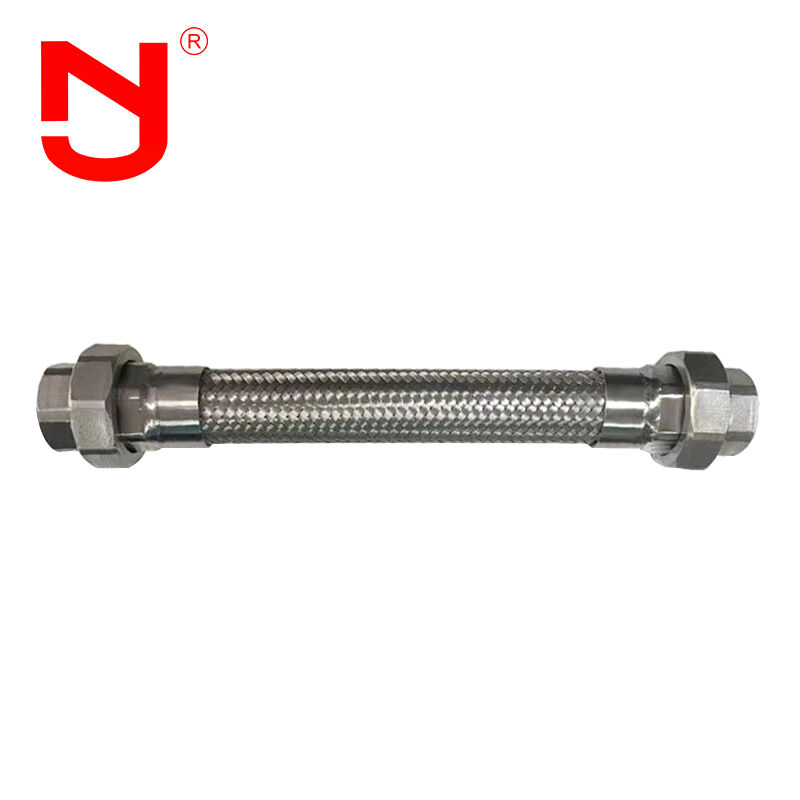

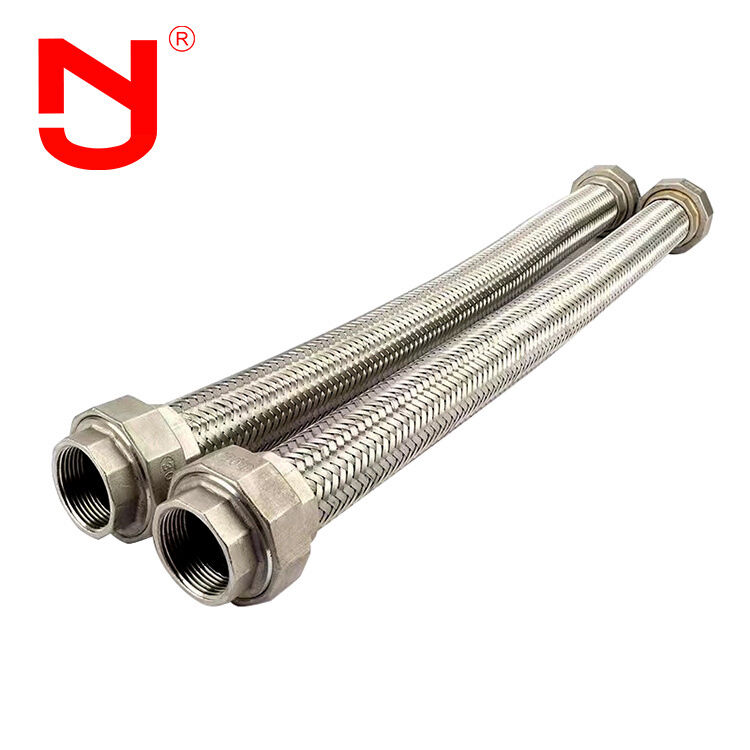

Tubos metálicos flexíveis trançados de arame de aço inoxidável Tipo da União
As mangueiras flexíveis trançadas em metal do tipo Union são conjuntos de tubulações flexíveis compostos por uma mangueira interna corrugada de metal reforçada com uma camada trançada externa e equipada com ligações terminais do tipo union.Eles são projetados para absorver vibrações, acomodar a expansão térmica e compensar um pequeno desalinhamento nos sistemas de tubulação, proporcionando capacidade de alta pressão, resistência mecânica, resistência à corrosão e fiabilidade,desempenho hermético em aplicações industriais.
Características de desempenho
O principal elemento elástico da junta de expansão flexível são fuzis de aço inoxidável.direcções transversais e angularesA articulação de expansão flexível pode desempenhar as seguintes funções:
- Absorve a deformação térmica axial, transversal e angular da tubulação
- Reduz o impacto das vibrações do equipamento nos sistemas de tubulação
- Compensações por deformações de tubulações causadas por atividade sísmica e sedimentação do solo
Especificações técnicas
| Diâmetro em mm |
Grau de pressão (Mpa) |
Área disponível de abóbora (cm2) |
Diâmetro externo máximo (mm) |
Duração (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 a 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172 a 306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 a 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 a 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 a 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo de Fabricação
As mangueiras flexíveis trenzadas de metal de alta qualidade da JINGNING são fabricadas com precisão e especialização:
O tipo da União Metal Braided Water Flexible pode ser transformado em diferentes tipos de acordo com requisitos específicos:
- Materiais da carroceria: aço inoxidável 304, 316L
- Materiais da flange: aço carbono Q235, aço inoxidável 304, 316L
Com mais de 17 anos de experiência no design de juntas de expansão flexíveis, juntas de expansão de borracha, juntas de fole de metal, juntas de desmontagem e outros acessórios de tubos industriais,Os produtos Jingning cumprem com os padrões internacionais incluindo GB, ISO, DIN, ANSI, BS, JIS e requisitos específicos do cliente.
Vantagens do produto
- Preços directos de fábrica competitivos
- 17 anos de experiência na fabricação com 5 anos de experiência na exportação
- Controlo de qualidade rigoroso que excede os padrões da indústria
- Especificações de base de molde personalizadas e serviços OEM
- Disponíveis amostras gratuitas do produto
- Grande inventário para entrega imediata
Aplicações
Devido à sua flexibilidade, os conectores flexíveis de tubos podem compensar a deformação do diferencial de temperatura e outros movimentos entre equipamentos e tubulações, evitar vibrações,Reduzir o empuxo da tubulação sobre o equipamentoAs juntas de expansão flexíveis são amplamente utilizadas no processamento químico, na refinação de petróleo, na geração de energia, na indústria leve, na energia nuclear, na metalurgia,MáquinasCom a utilização crescente de tubulações de energia e calor nos sectores industrial e civil, a procura de conectores flexíveis continua a crescer.
Perguntas Frequentes
P: As mangueiras flexíveis trenzadas em metal do tipo da União podem ser marcadas com um logotipo personalizado?
R: Sim, eles podem ser marcados com o seu logotipo.
P: Qual é o comprimento face a face das mangueiras flexíveis trançadas de metal do tipo Union?
R: Os comprimentos padrão face a face incluem L130, L152, L203.
P: Pode fornecer desenhos de mangueiras flexíveis trançadas de metal do tipo Union?
R: Sim, podemos fornecer desenhos detalhados.
P: Que certificados pode fornecer para mangueiras flexíveis trançadas de metal do tipo Union?
R: Fornecemos certificações CE e ISO para os nossos produtos.
