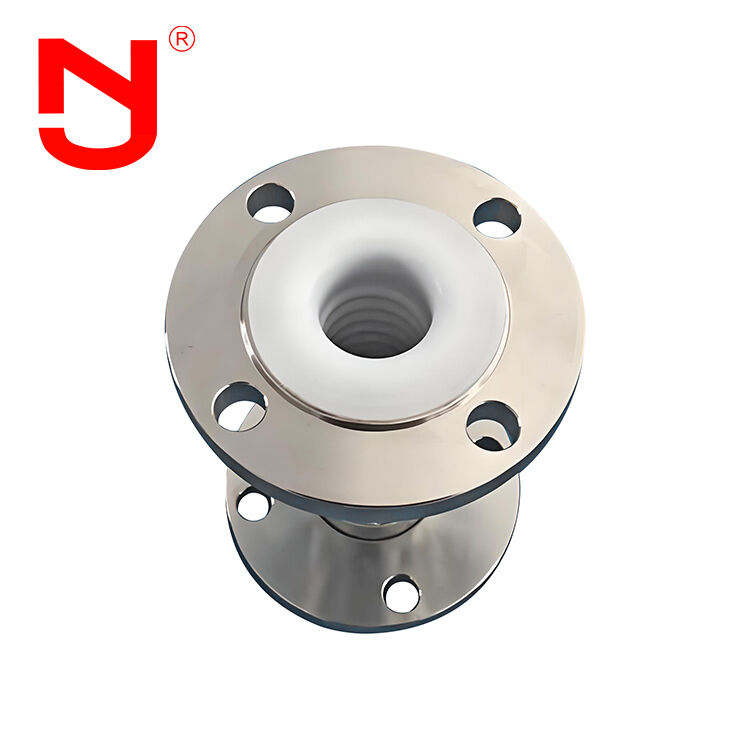

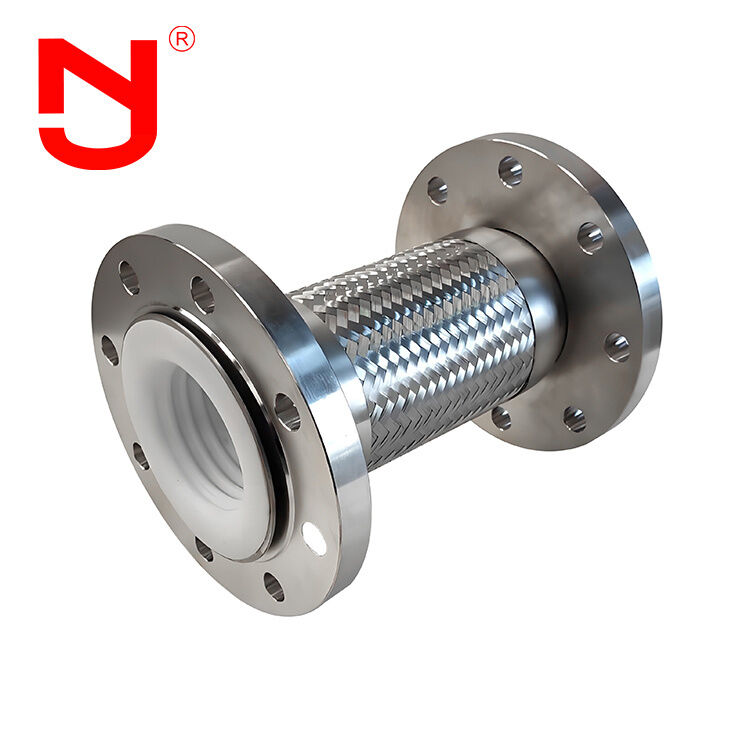

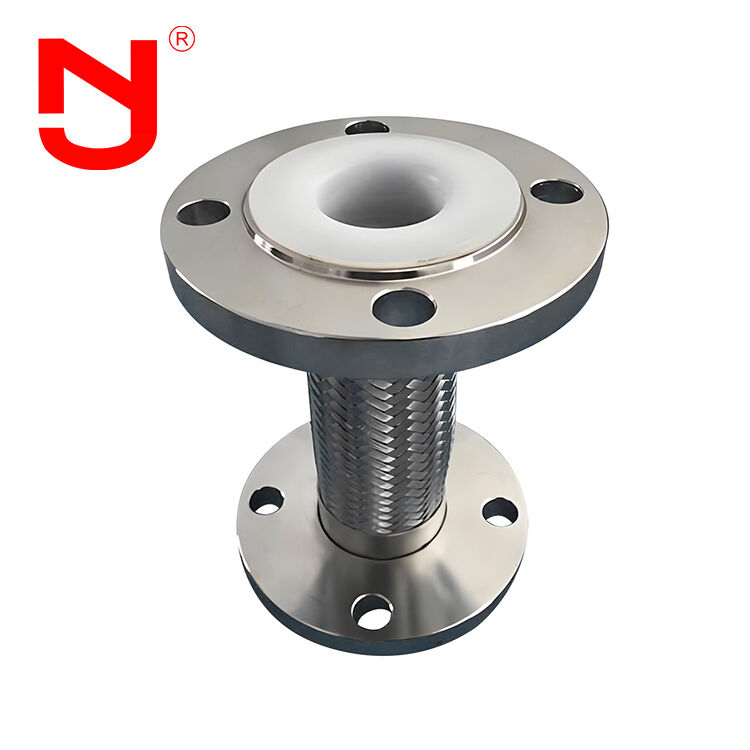

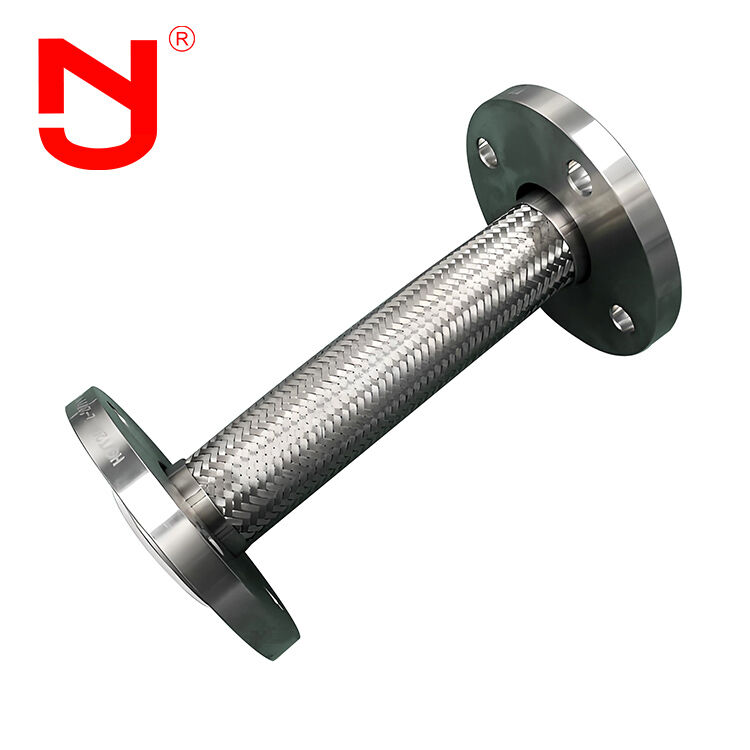

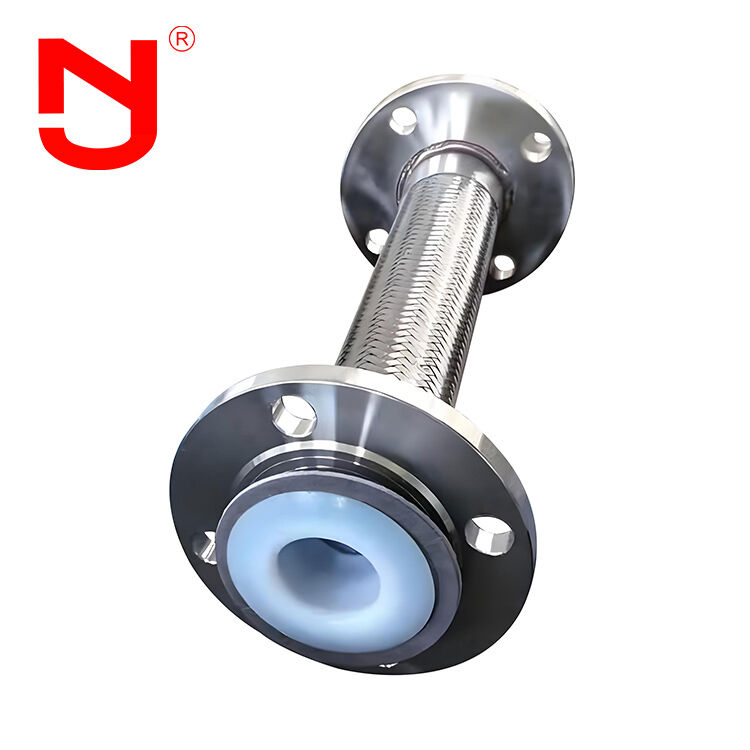

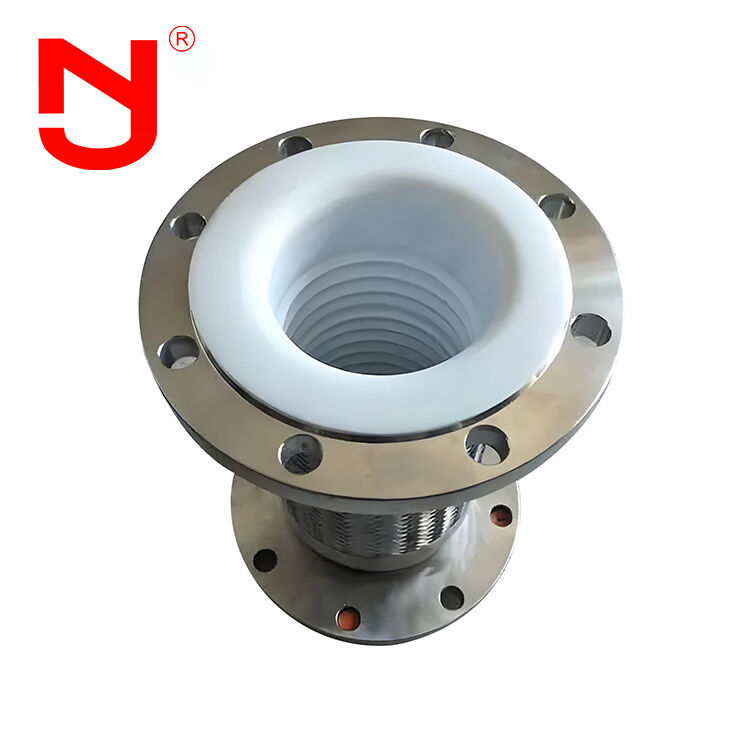

PTFE revestimento fio de aço inoxidável trançado tubo flexível de metal ondulado
Esta mangueira flexível de alto desempenho combina um revestimento interno de PTFE com uma mangueira corrugada de aço inoxidável e uma trança externa de fio de aço inoxidável.baixo atrito, e estabilidade a altas temperaturas, enquanto a estrutura de aço inoxidável corrugado garante flexibilidade e resistência à pressão.A trança externa de aço inoxidável aumenta a resistência mecânica e protege contra vibraçõesEste produto é amplamente utilizado em sistemas de transferência de fluidos químicos, petroquímicos, farmacêuticos, alimentares e de alta pureza.
Características de desempenho
O principal elemento elástico das juntas de expansão flexíveis são os foles de aço inoxidável.transversal, e direcções angulares.
- Absorve a deformação térmica axial, transversal e angular das condutas
- Reduz o impacto das vibrações do equipamento nos sistemas de tubulação
- Compensações por deformações de tubulações causadas por atividade sísmica e sedimentação do solo
Especificações técnicas
Dados principais da mangueira de metal
| Diâmetro em mm |
Grau de pressão (MPa) |
Área disponível de abóbora (cm2) |
Diâmetro externo máximo (mm) |
Duração (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 a 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172 a 306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 a 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 a 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-622 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 a 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Detalhes da construção do produto
Os tubos flexíveis metálicos podem ser personalizados de acordo com requisitos específicos:
- Materiais de base:Aço inoxidável 304, 316L
- Materiais da flange:Q235 aço carbono, 304, 316L aço inoxidável
A Jingning tem mais de 17 anos de experiência em design na fabricação de juntas de expansão flexíveis, juntas de expansão de borracha, juntas de fole de metal, juntas de desmontagem e outros acessórios de tubos industriais.As nossas juntas de expansão flexíveis cumprem normas internacionais incluindo a GB, ISO, DIN, ANSI, BS, JIS e requisitos personalizados.
Principais vantagens
- Preços directos de fábrica competitivos
- 17 anos de experiência na fabricação com 5 anos de experiência na exportação
- Inspecção rigorosa da qualidade que excede os padrões da indústria
- Customização de base de molde personalizada e serviços OEM
- Disponíveis amostras gratuitas de tubos flexíveis
- Grande inventário para disponibilidade imediata
Aplicações
Devido à sua flexibilidade, estes tubos de mangueira flexíveis compensam a deformação do diferencial de temperatura e outros movimentos entre equipamento e tubulações, evitando vibrações,Reduzir o empuxo da tubulação sobre o equipamentoAs juntas de expansão flexíveis são amplamente utilizadas em química, refino de petróleo, geração de energia, indústria leve, energia nuclear, metalurgia, máquinas,InstrumentaçãoCom a utilização crescente de tubulações de energia e calor nos sectores industrial e civil, a procura de tubos flexíveis de alta qualidade continua a crescer.
Perguntas Frequentes
P: O tubo Metal Flex pode ser marcado com logotipo personalizado?
R: Sim, podemos marcar com o seu logotipo. Nós fornecemos serviços OEM & ODM.
P: Qual é o comprimento face a face do tubo Metal Flex?
A: Os comprimentos padrão face a face incluem L130, L152, L203.
P: Pode fornecer desenhos de tubos Metal Flex?
R: Sim, fornecemos desenhos detalhados.
Q: Que certificados pode fornecer para tubos Metal Flex?
A: Fornecemos certificações CE e ISO.
