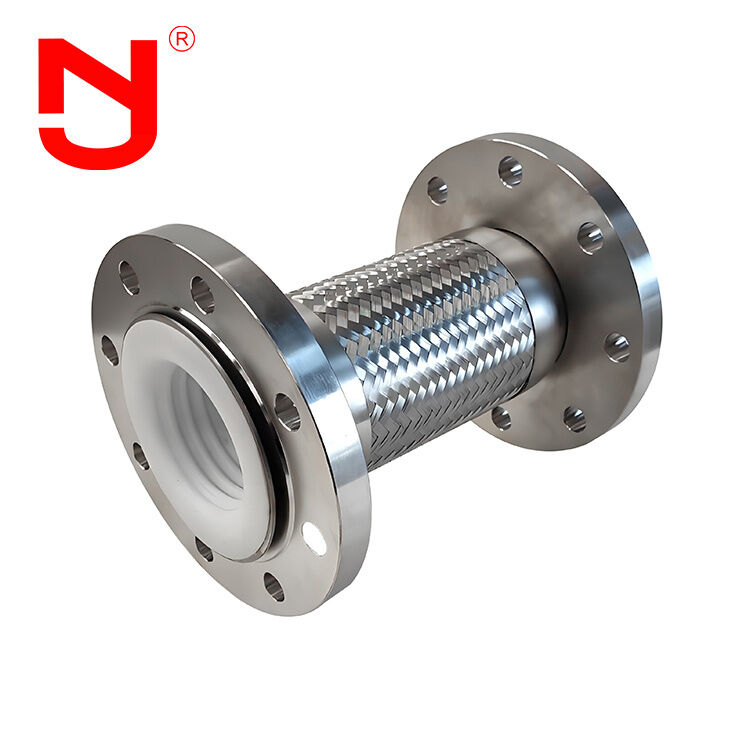

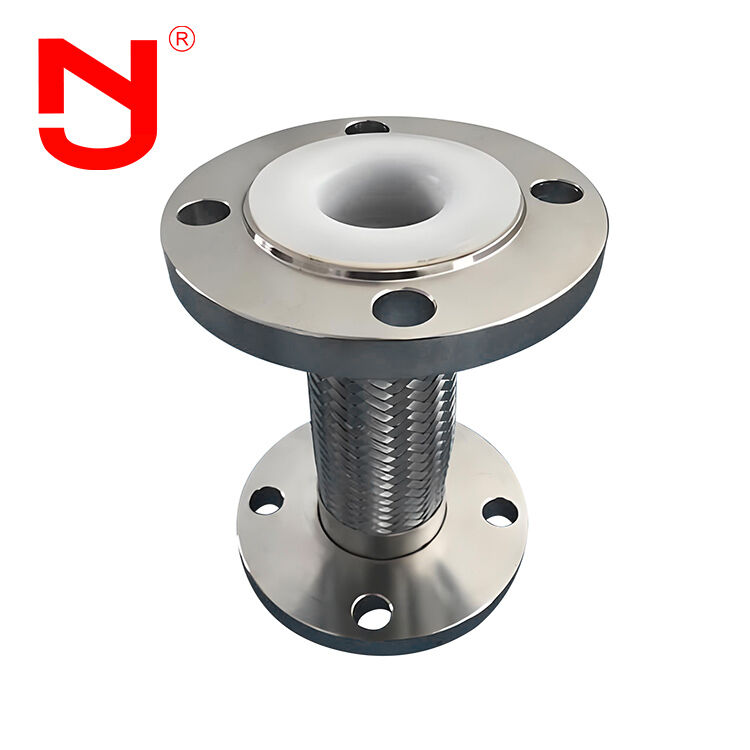

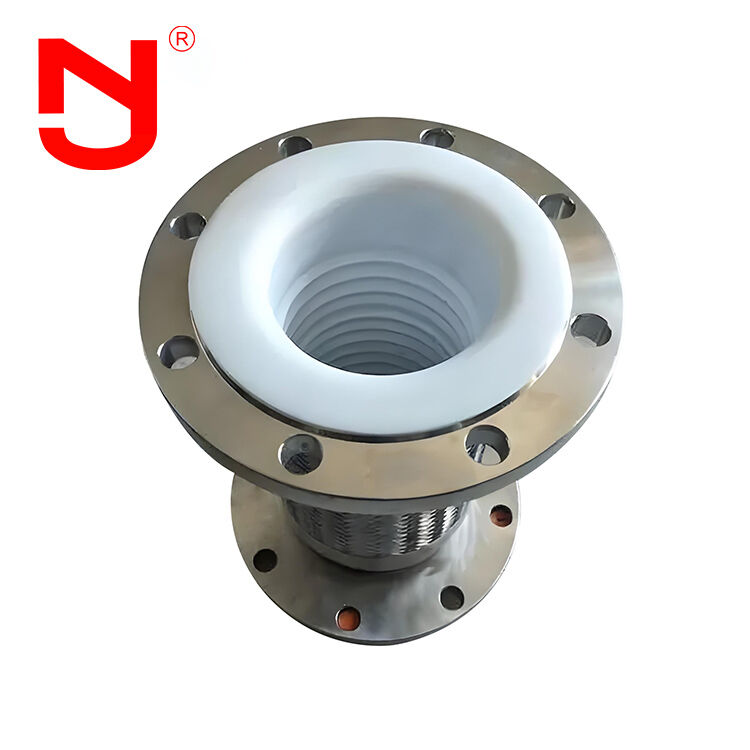

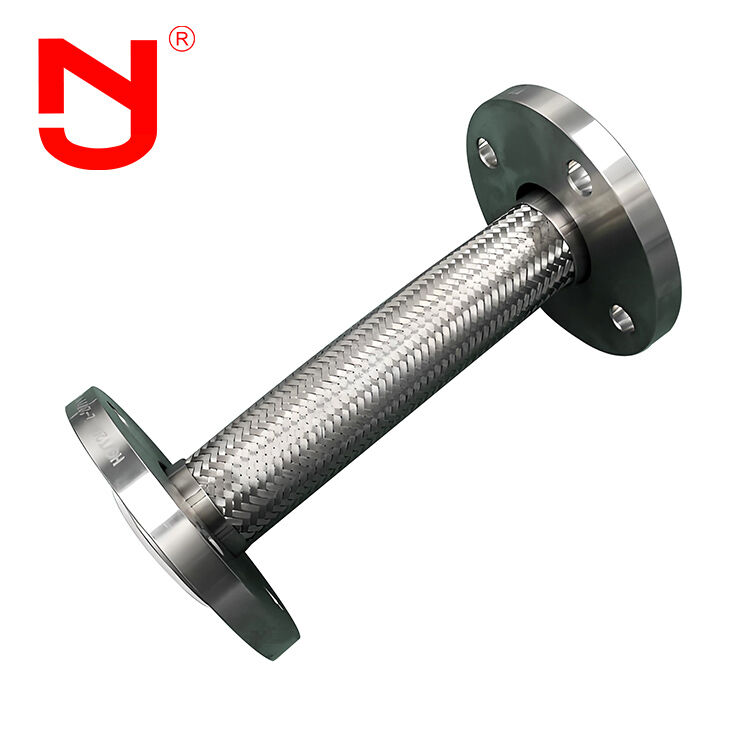

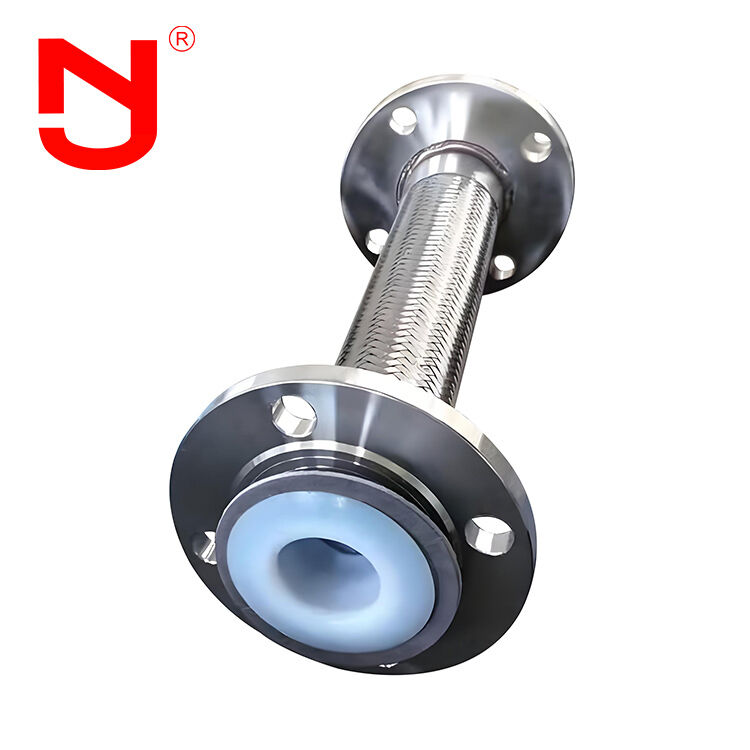

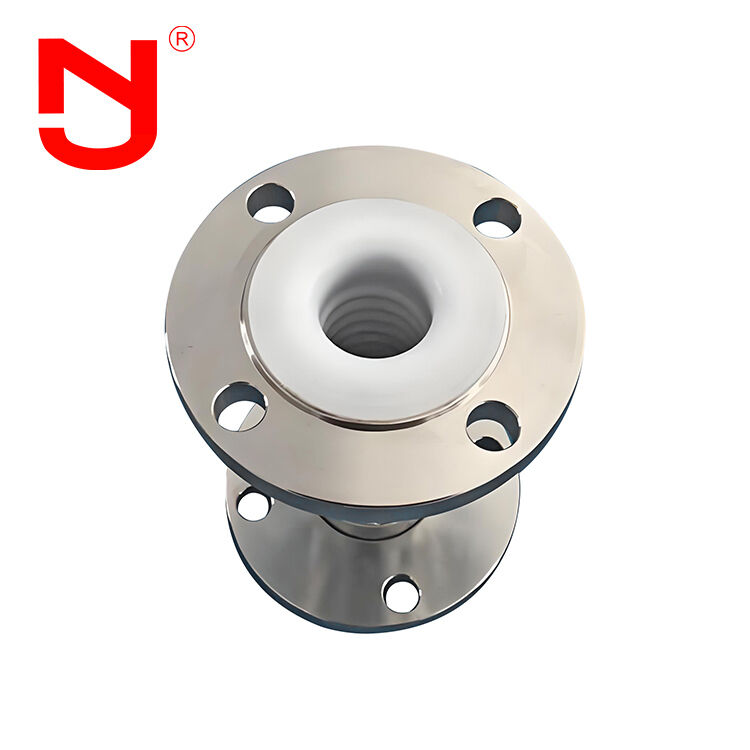

PTFE revestimento flexível de aço tubos metálicos ondulados
PTFE revestimento de aço inoxidável DN25 tubos de aço trançado tubos de metal ondulados para aplicações industriais
Esta mangueira de aço trançada é uma solução de tubulação flexível de primeira qualidade projetada para aplicações industriais exigentes.e altas temperaturas, assegurando um fluxo suave e uma limpeza superiorA construção de aço inoxidável corrugado oferece uma excelente flexibilidade e resistência à fadiga.com uma camada externa de aço trançado que reforça a resistência à pressão e a protecção mecânicaIdeal para processamento químico, petróleo e gás, produtos farmacêuticos, indústria alimentar e sistemas de transmissão de fluidos de alta pureza.
Características de desempenho do tubo de gás
O principal componente elástico da nossa articulação de expansão flexível são os fuzis de aço inoxidável.transversalAs funções principais incluem:
- Absorção de deformação térmica axial, transversal e angular em tubulações
- Reduzir o impacto das vibrações do equipamento nos sistemas de tubulação
- Compensar a deformação da tubulação causada por eventos sísmicos e sedimentação do solo
Especificações técnicas - mangueira de aço trançada
| Diâmetro em mm |
Grau de pressão (Mpa) |
Área disponível de abóbora (cm2) |
Diâmetro externo máximo (mm) |
Duração (mm) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240-338/344-366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
| 200 |
1.0/1.6/2.5 |
479 |
442 |
340-402/402-426 |
| 250 |
1.0/1.6/2.5 |
769 |
507 |
393-459/493-399 |
| 300 |
1.0/1.6/2.5 |
1105 |
562 |
464-525/564-565 |
| 350 |
1.0/1.6/2.5 |
1307 |
622 |
509-564/609-604 |
| 400 |
1.0/1.6/2.5 |
1611 |
562 |
522-566/622-628 |
| 450 |
1.0/1.6/2.5 |
1972 |
700 |
403-498/503-523 |
| 500 |
1.0/1.6/2.5 |
2445 |
760 |
431-523/531-554 |
| 600 |
1.0/1.6/2.5 |
3534 |
835 |
478-548/578-588 |
| 700 |
1.0/1.6/2.5 |
4717 |
1110 |
490/590 |
| 800 |
1.0/1.6/2.5 |
5822 |
1265 |
502/602 |
| 900 |
1.0/1.6/2.5 |
7620 |
1186 |
/698 |
| 1000 |
1.0/1.6/2.5 |
9043 |
1286 |
/692 |
Processo de fabrico de mangueiras metálicas revestidas com PTFE
Descubra como a JINGNING produz mangueiras metálicas revestidas de PTFE de alta qualidade com mais de 20 anos de experiência em fabricação.
As nossas mangueiras de aço trançadas são personalizadas para satisfazer diversos requisitos de aplicação:
- Materiais do corpo:Aço inoxidável 304, 316L
- Materiais da flange:Q235 aço carbono, 304, 316L aço inoxidável
JINGNING traz mais de duas décadas de experiência em design na fabricação de juntas flexíveis de expansão, juntas de expansão de borracha, juntas de fole de metal, juntas de desmontagem e acessórios de tubos industriais.Os nossos produtos cumprem com os padrões internacionais incluindo GB, ISO, DIN, ANSI, BS, JIS e especificações personalizadas.
Vantagens do produto
- Preços directos de fábrica competitivos
- 17 anos de experiência na fabricação com 5 anos de experiência na exportação
- Inspecção rigorosa da qualidade que excede os padrões da indústria
- Customização de base de molde personalizada e serviços OEM
- Disponíveis amostras gratuitas de tubos flexíveis de mangueiras
- Inventário extensivo de tubos de mangueira flexíveis
Áreas de aplicação
As nossas mangueiras de gás compensam a deformação da diferença de temperatura e outros movimentos entre equipamento e tubulações, evitam vibrações, reduzem o empuxo da tubulação sobre o equipamento,e acomodar a liquidação desigual da fundação do tanque. Amplamente utilizado nos setores químico, refino de petróleo, geração de energia, indústria leve, energia nuclear, metalurgia, maquinaria, instrumentação, marítima e aeroespacial.Com aplicações crescentes em tubulações de energia e calor em campos industriais e civis, a procura de mangueiras de gás de alto desempenho continua a crescer.
Perguntas Frequentes
P1: A mangueira de aço trançada pode ser marcada com logotipo personalizado?
A1: Sim, marcação de logotipo personalizado está disponível. Nós fornecemos serviços OEM e ODM abrangentes.
P2: Qual é o comprimento face a face da mangueira de aço trançada?
A2: Os comprimentos padrão incluem L130, L152, L203.
P3: Pode fornecer desenhos de mangueira de gás?
A3: Sim, fornecemos desenhos técnicos detalhados.
Q4: Que certificados de mangueira de aço trenzada você pode fornecer?
A4: Fornecemos certificação CE e ISO para os nossos produtos.
